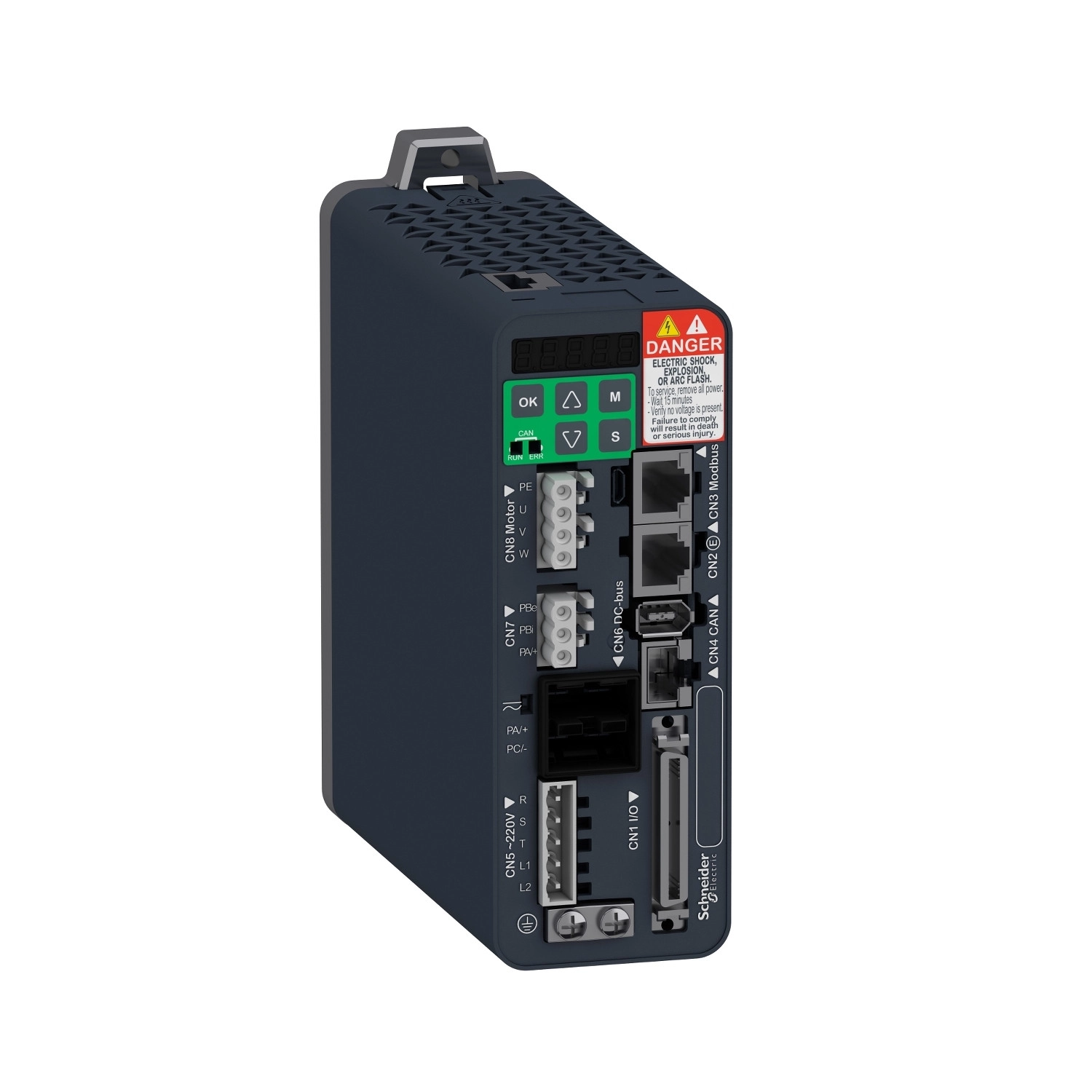

Schneider Electric Lexium 28 - LXM28EU04M3X - 28 szervohajtás, 400 W, 1/3f, 230 VAC, 1x Modbus, 2x EtherCAT
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A LXM28EU04M3X szervohajtás kiváló műszaki tulajdonságokkal rendelkezik. A folyamatos kimeneti áram 2,6 A 16 kHz kapcsolási frekvencia mellett, míg a 3 másodperces csúcsáram eléri a 7,8 A-t 220 V-on. A hajtás rugalmasan alkalmazható, mivel egyaránt használható egyfázisú áramforrással (170-255 V tartományban) vagy háromfázisú táplálással (200-255 V tartományban). A hálózati frekvencia tekintetében is rugalmas, mivel a 47,5-63 Hz tartományban üzemeltethető.
A Lexium 28 LXM28EU04M3X szervohajtás kiemelkedő vezérlési funkciókat kínál. A készülék 8 programozható diszkrét bemenettel, 2 gyors fogadó bemenettel, valamint 1 biztonsági STO (Safe Torque Off) funkcióval rendelkezik. Kimenetei között 5 logikai kimenet és 1 impulzus vonat kimenet (PTO) található, amelyek 12-24 V DC feszültséggel működnek. A kommunikációs interfész terén az EtherCAT integrált felülettel rendelkezik, amely 100 Mbit/s átviteli sebességet biztosít, valamint RS485 fizikai interfésszel a Modbus soros kommunikációhoz. Az állapotjelzés ötjegyű, hétszegmenses kijelzőn történik, amely mutatja a szervo állapotát és a hibaüzeneteket.
A biztonsági funkciók különösen hangsúlyosak a termékben. Az integrált STO (Safe Torque Off) funkció SIL 2 biztonsági szintet biztosít az IEC 61800-5-2, IEC 61508-1, ISO 13849-1 és más vonatkozó szabványok szerint. A védelmi funkciók között szerepel a bemenetjelek fordított polaritás elleni védelme, a kimenetek rövidzár elleni védelme, valamint a motor túláram, túlfeszültség, alulfeszültség, túlmelegedés, túlterhelés és túlsebesség elleni védelme. A termék megfelel a szigorú minőségi és biztonsági követelményeknek, amit a CE és CULus tanúsítványok is bizonyítanak.
A Schneider Electric LXM28EU04M3X szervohajtás kompakt méretekkel rendelkezik: szélessége 55 mm, magassága 150 mm, mélysége 146 mm, tömege pedig mindössze 1 kg. Kompatibilis a BCH2 szervomotorokkal (60 mm, 2 motortekercses) 400 W teljesítményig, a 80 mm-es (1 motortekercses) motorokkal szintén 400 W-ig, valamint a 130 mm-es (1 motortekercses) motorokkal 300 W-ig. Az eszköz IP20 védettségi fokozattal rendelkezik, és 0-55 °C közötti környezeti hőmérsékleten üzemeltethető. Raktározási hőmérsékleti tartománya -25...+65 °C. Működési magassága legfeljebb 1000 m tengerszint feletti magasság lehet leminősítés nélkül, 1000-2000 m között pedig 100 méterenként 1%-os teljesítménycsökkenéssel kell számolni.
Schneider Electric Lexium 28 - LXM28EU04M3X -28 szervohajtás, 400 W, 1/3f, 230 VAC, 1x Modbus, 2x EtherCAT műszaki adatok
Fő jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: LXM28E
Termék típusa: Motion szervo hajtás
Ház formátuma: Kompakt kialakítás
Vonali áram: 3,8 A 211,6% 220 V-nál, egyfázisú
3,8 A 183,7% 220 V-nál, háromfázisú
Tápellátás
Hálózati fázisok száma: Háromfázisú, Egyfázisú
Névleges tápfeszültség: 200...240 V (-10...15%) háromfázisú
200...240 V (-20...15%) egyfázisú
Tápfeszültség határértékek: 200...255 V háromfázisú
170...255 V egyfázisú
Tápellátás frekvenciája: 50/60 Hz -5...5%
Hálózati frekvencia: 47,5...63 Hz
Kimeneti jellemzők
EMC szűrő: EMC szűrő nélkül
Folyamatos kimeneti áram: 2,6 A 16 kHz-en
Kimeneti áram 3s csúcs: 7,8 A 220 V-nál
Folyamatos teljesítmény: 400 W 220 V-nál
Névleges teljesítmény: 0,4 kW 220 V 16 kHz-nél
Kapcsolási frekvencia: 16 kHz
Elektromos jellemzők
Túlfeszültség kategória: III
Maximális szivárgási áram: 1,3 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Teljesítmény és vezérlés között
Vezérlési és kommunikációs jellemzők
Diszkrét bemenet: 8 programozható (CN1)
2 gyors fogadó (CN1)
1 biztonsági funkció STO (CN9)
Diszkrét kimenet: 5 logikai kimenet (CN1) 12...24 V DC
1 impulzus vonat kimenet (PTO) (CN1)
Kommunikációs interfész: EtherCAT, integrált
Impulzus vonat kimenet
Csatlakozó típusa: RJ45 (CN4) EtherCAT-hoz
Hozzáférési módszer: Slave
Átviteli sebesség: 100 Mbit/s EtherCAT-hoz
Fizikai interfész: RS485 Modbus soros vonali slave-hez
Biztonsági jellemzők
Biztonsági funkció: STO (Safe Torque Off), integrált
Biztonsági szint: SIL 2 az IEC 61800-5-2: 2007 szerint
SIL 2 az IEC 61508-1: 2010 szerint
PL d/3-as kategória az ISO 13849-1: 2008 szerint
Mechanikai jellemzők
Szélesség: 55 mm
Magasság: 150 mm
Mélység: 146 mm
Nettó súly: 1 kg
Környezeti jellemzők
IP védettségi fokozat: IP20
Működési környezeti hőmérséklet: 0...55 °C
Tárolási környezeti hőmérséklet: -25...65 °C
Működési magasság: <= 1000 m leminősítés nélkül
> 1000...2000 m 100 méterenként 1%
