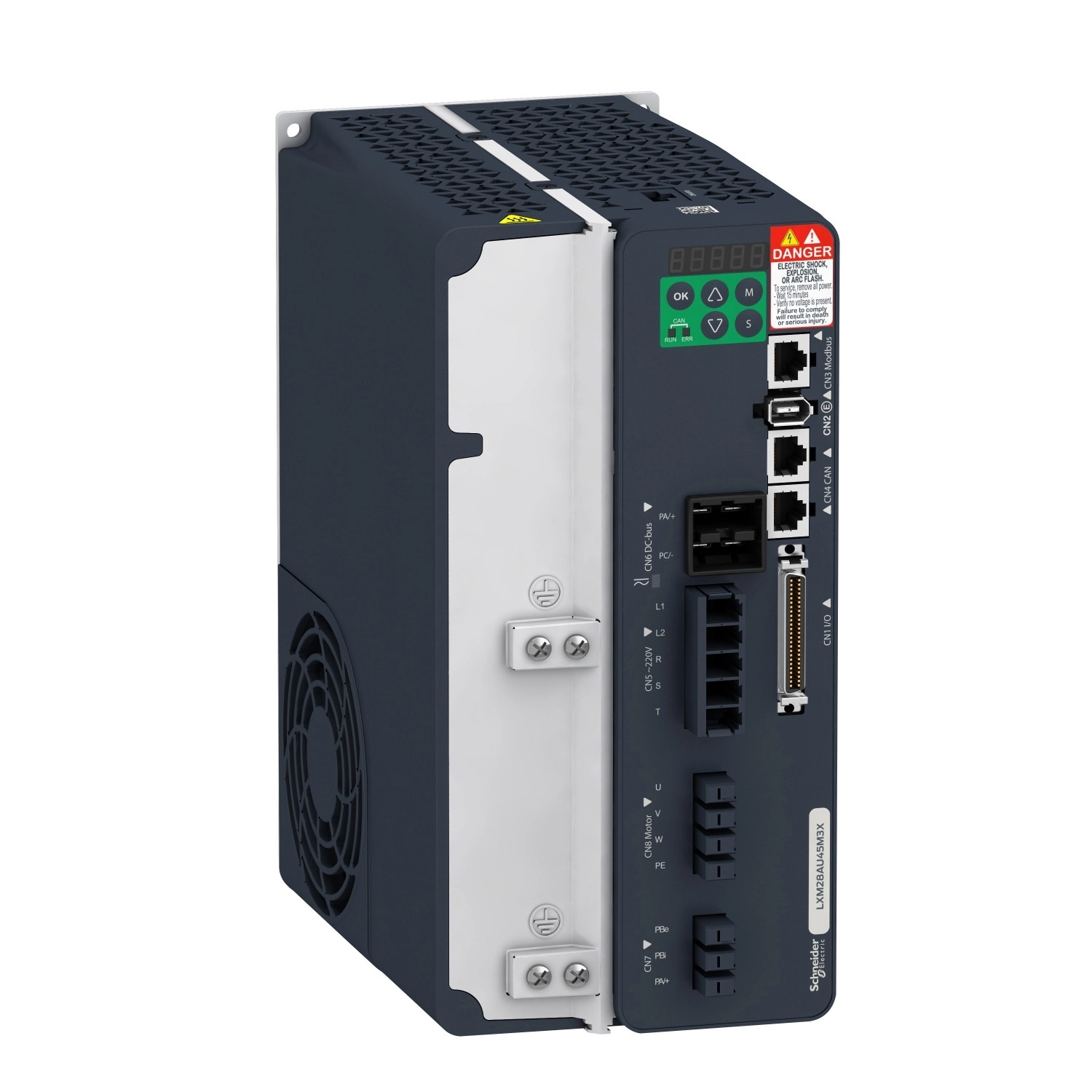

Schneider Electric Lexium 28 - LXM28AU30M3X - 28 szervohajtás, 3000 W, 1/3f, 230 VAC, 1x Modbus, 2x CANopen/CANmotion
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Lexium 28 LXM28AU30M3X modell kompakt házával különösen előnyös a helytakarékos alkalmazások esetén. Méretei mindössze 116 mm szélesség, 234 mm magasság és 186 mm mélység, amely lehetővé teszi a beépítést szűk helyekre is, miközben mindössze 3,2 kg tömege tovább könnyíti a telepítést. A készülék vertikális üzemi helyzetben telepíthető, beépített ventilátorral rendelkezik a hatékony hűtés érdekében. A megfelelő légáramlás biztosításához a szerelési útmutatóban megadott minimális távolságokat szükséges betartani a szomszédos készülékektől.
Az LXM28AU30M3X szervohajtás impozáns műszaki paraméterekkel rendelkezik. A háromfázisú 200-240V (-10%/+15%) tápfeszültségen működő hajtás 11,8A vonali áramot vesz fel, és 19,8A folyamatos kimeneti áramot képes biztosítani 8 kHz kapcsolási frekvencián. Csúcsterhelés esetén akár 60A kimeneti áramot is képes leadni 3 másodpercig, ami kiváló dinamikus teljesítményt biztosít gyors pozicionálási feladatokhoz. A vezérlő kompatibilis a Schneider Electric BCH2 (180 mm, 2 motor stacks) szervomotorral 3000W teljesítményen. A készülék számos védelmi funkcióval rendelkezik, többek között túláram, túlfeszültség, alulfeszültség, túlmelegedés, túlterhelés és túlsebesség elleni védelemmel, ami biztosítja a motor és a hajtás hosszú élettartamát.
Kommunikációs szempontból a Lexium 28 LXM28AU30M3X rendkívül rugalmas: integrált CANopen és CANmotion interfésszel rendelkezik (RJ45 csatlakozóval, CN4), valamint Modbus Serial line slave kapcsolatot is támogat (RS485). A CANopen/CANmotion átviteli sebessége a busz hosszától függően 250 kbit/s (100-250m), 500 kbit/s (4-100m) vagy 1 Mbit/s (4m) lehet, és 1-127 címmel címezhető. A készülék gazdag I/O készlettel rendelkezik, amely 8 programozható diszkrét bemenetet, 1 impulzusvonat bemenetet (PTI), 2 gyors rögzítési bemenetet és 1 biztonsági funkciójú STO bemenetet tartalmaz, valamint 5 logikai kimenetet és 1 impulzusvonat kimenetet (PTO). A diszkrét bemeneti feszültség 24V DC, és mind pozitív, mind negatív logikával használható. Ezen kívül 2 analóg bemenettel is rendelkezik: egy V_REF feszültség analóg bemenettel (-10...10 V, 10 kOhm impedancia, 14 bit felbontás) és egy T_REF feszültség analóg bemenettel. A kimeneti feszültség maximum a tápfeszültséggel egyenlő lehet, és az elektromos szigetelés biztosított a tápellátás és a vezérlés között. A készülék 3 LED-del (piros töltésjelző, zöld RUN állapotjelző és piros hibajelző) és 7-szegmenses kijelzőkkel rendelkezik a szervo állapotának és a hibaállapotnak a jelzésére.
Schneider Electric Lexium 28 - LXM28AU30M3X -28 szervohajtás, 3000 W, 1/3f, 230 VAC, 1x Modbus, 2x CANopen/CANmotion műszaki adatok
Általános tulajdonságok
Termékcsalád: Lexium 28
Eszköz rövid neve: LXM28A
Termék vagy komponens típusa: Motion szervo hajtás
Hajtás formátuma: Kompakt ház
Villamos jellemzők
Hálózati fázisok száma: Háromfázisú
Névleges tápfeszültség: 200...240 V (- 10...15 %) háromfázisú
Tápfeszültség határértékek: 200…255 V háromfázisú
Hálózati frekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia tartomány: 47.5...63 Hz
Vonali áram: 11,8 A 155,8 % 220 V-nál, háromfázisú
EMC szűrő: EMC szűrő nélkül
Folyamatos kimeneti áram: 19,8 A 8 kHz-en
Kimeneti áram 3 másodperces csúcs: 60 A 220 V-nál
Folyamatos teljesítmény: 3000 W 220 V-nál
Névleges teljesítmény: 3 kW 220 V-nál 8 kHz-en
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 1,6 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Tápellátás és vezérlés között
Csatlakozások és kommunikáció
Kábel típusa: Árnyékolt motor kábel (hőmérséklet: 0…55 °C) réz
Elektromos csatlakozás: Rugós terminál, szorítási kapacitás: 6 mm², AWG 10 (L1-L2)
Rugós terminál, szorítási kapacitás: 6 mm², AWG 10 (R, S, T)
Rugós terminál, szorítási kapacitás: 6 mm², AWG 10 (U, V, W, PE)
Rugós terminál, szorítási kapacitás: 6 mm², AWG 10 (PA/+, PBe)
Diszkrét bemenetek száma: 8 programozható (CN1), 1 impulzusvonat bemenet (PTI) (CN1), 2 gyors rögzítés (CN1), 1 biztonsági funkció STO (CN9)
Diszkrét bemenet feszültség: 24 V DC logika
Diszkrét bemenet logika: Pozitív vagy negatív (CN1)
Diszkrét kimenetek száma: 5 logikai kimenet (CN1) 12...24 V DC-nél, 1 impulzusvonat kimenet (PTO) (CN1)
Diszkrét kimenet feszültség: 12...24 V DC
Diszkrét kimenet logika: Pozitív vagy negatív (CN1)
Analóg bemenetek száma: 2
Abszolút pontossági hiba: 0,1 %
Analóg bemenet típus: V_REF feszültség analóg bemenet: - 10...10 V, impedancia: 10 kOhm, felbontás: 14 bit, T_REF feszültség analóg bemenet
Védelem és biztonság
Védelem típusa: Fordított polaritás ellen: bemeneti jel, Rövidzárlat ellen: kimeneti jel, Túláram: motor, Túlfeszültség: motor, Alulfeszültség: motor, Túlmelegedés: motor, Túlterhelés: motor, Túlsebesség: motor
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 2 megfelel az IEC 61800-5-2: 2007 szabványnak, SIL 2 megfelel az IEC 61508-1: 2010 szabványnak, PL d/kategória 3 megfelel az ISO 13849-1: 2008 szabványnak, SIL 2 megfelel az ISO 13849-1: 2009/AC szabványnak, SIL 2 megfelel az IEC 60204-1: 2006 szabványnak, SIL 2 megfelel az IEC 60204-1: 2009/A1 szabványnak, SIL 2 megfelel az IEC 60204-1: 2010/AC szabványnak, SIL 2 megfelel az IEC 62061: 2012 szabványnak
Kommunikációs interfészek
Kommunikációs interfész: CANopen, integrált, CANmotion, integrált, Impulzusvonat kimenet, CANopen DS402, Impulzusvonat bemenet
Csatlakozó típus: RJ45 (CN4) CANopen, CANmotion számára
Hozzáférési mód: Slave
Átviteli sebesség: 250 kbit/s 100…250 m busz hosszúságnál CANopen, CANmotion esetén, 500 kbit/s 4…100 m busz hosszúságnál CANopen, CANmotion esetén, 1 Mbit/s 4 m busz hosszúságnál CANopen, CANmotion esetén
Címek száma: 1…127 CANopen, CANmotion esetén
Fizikai interfész: RS485 Modbus Serial line slave számára
Kijelzés és visszajelzés
Állapotjelző LED: 1 LED (piros) töltés, 1 LED (zöld) RUN, 1 LED (piros) hiba
Jelzési funkció: Szervo állapot és hibakódok öt 7-szegmenses kijelző egységgel
Általános specifikációk
Jelölés: CE, CULus
Hűtés típusa: Beépített ventilátor
Üzemi helyzet: Függőleges
Termék kompatibilitás: Szervomotor BCH2 (180 mm, 2 motor stacks) 3000 W-nál
Fizikai jellemzők
Szélesség: 116 mm
Magasság: 234 mm
Mélység: 186 mm
Nettó tömeg: 3,2 kg
Környezeti feltételek
Elektromágneses kompatibilitás: Vezetett emisszió - teszt szint: 3. szint C3 kategória megfelel az IEC 61800-3 szabványnak
Szabványok: IEC 61800-5-1
Terméktanúsítványok: CE, cULus
IP védettségi fokozat: IP20
Rezgésállóság: 3M4 amplitúdó = 3 mm (f = 9…200 Hz) megfelel az IEC 60721-3-3 szabványnak
Ütésállóság: 10 gn, I típus megfelel az IEC 60721-3-3 szabványnak
Relatív páratartalom: 5…95 % kondenzáció nélkül
Környezeti hőmérséklet üzemeltetéshez: 0…55 °C
Környezeti hőmérséklet tároláshoz: -25…65 °C
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül, > 1000...2000 m 1 % per 100 m
EMC filter kompatibilitás
EMC filter kompatibilitás: 022-es típus
