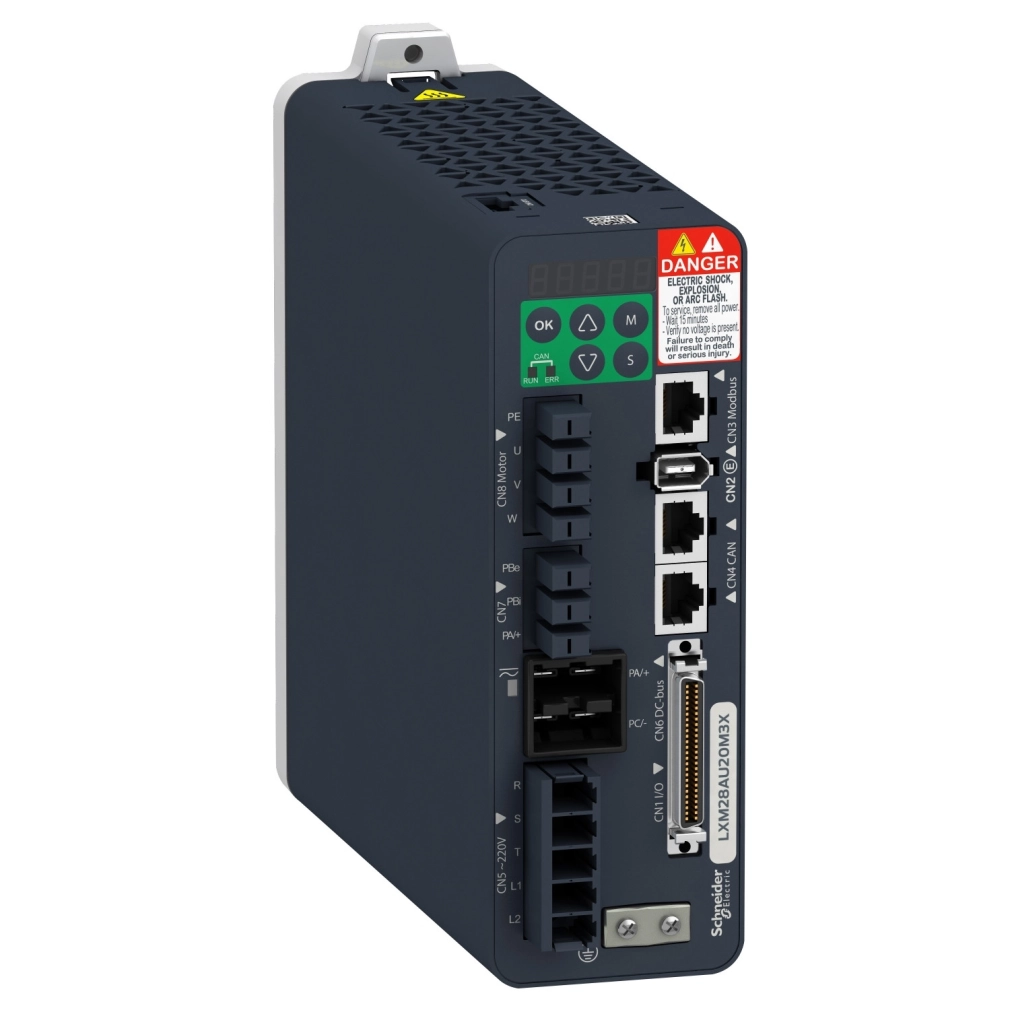

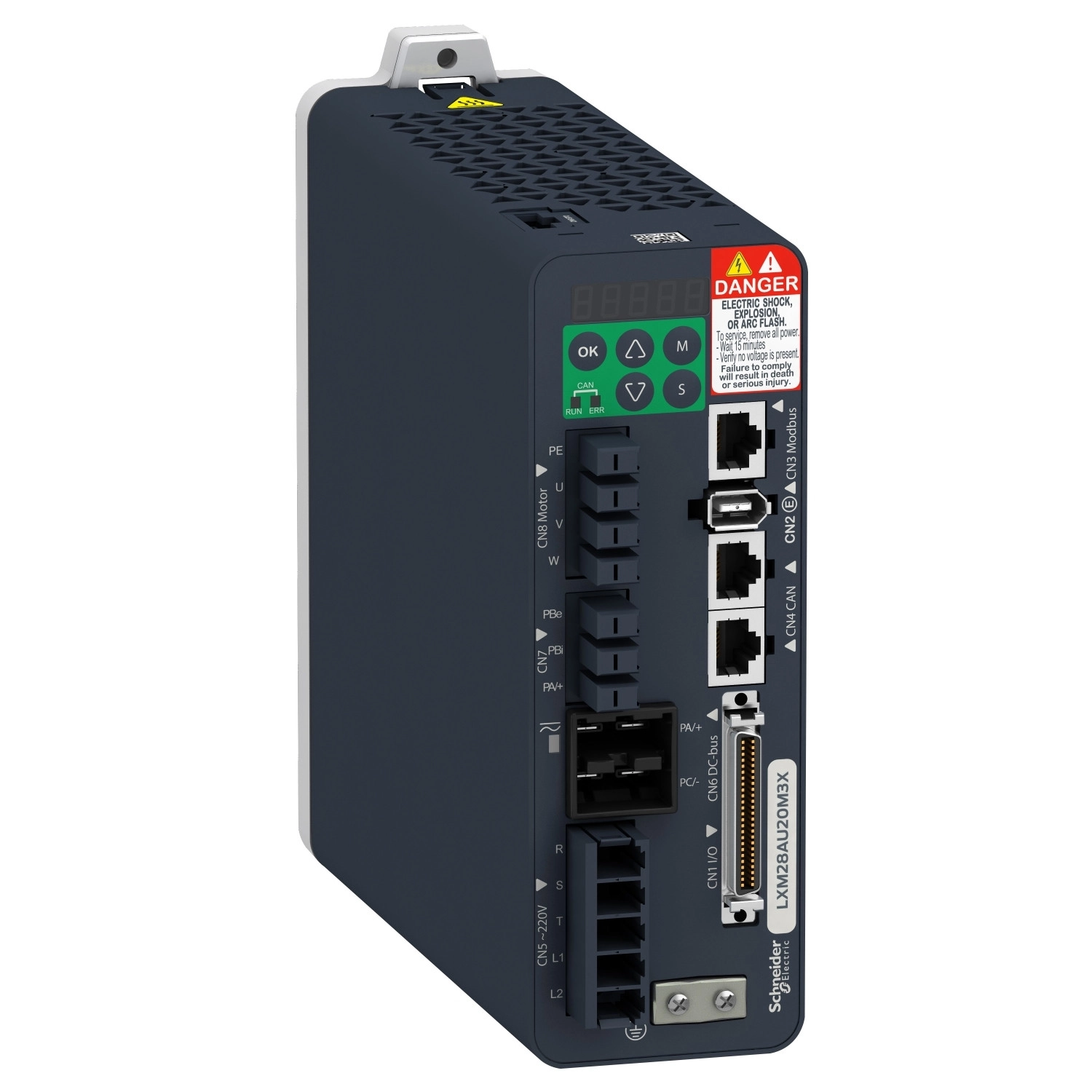

Schneider Electric Lexium 28 - LXM28AU20M3X - 28 szervohajtás, 2000 W, 1/3f, 230 VAC, 1x Modbus, 2x CANopen/CANmotion
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Lexium 28 szervohajtás kompakt háza mindössze 62 mm széles, 170 mm magas és 184 mm mély, így könnyedén integrálható különböző rendszerekbe, ahol a helytakarékosság is lényeges szempont. A beépített ventilátor hatékony hűtést biztosít, miközben az IP20-as védettség megfelelő védelmet nyújt ipari környezetben. A szervohajtás függőleges pozícióban szerelhető, és fontos figyelembe venni a megfelelő szerelési távolságokat és légáramlást az optimális működés érdekében.
Teljesítmény szempontjából az LXM28AU20M3X 12 A folyamatos kimeneti áramot biztosít 8 kHz kapcsolási frekvencián, és akár 36 A csúcsáramot is képes leadni rövid ideig (3 másodpercig). A névleges teljesítménye 2 kW 220 V-on és 8 kHz kapcsolási frekvencián. A készülék sokoldalúságát jelzi a számos interfész: integrált CANopen, CANmotion, impulzus vonat bemenet (PTI) és kimenet (PTO), valamint Modbus soros kommunikáció RS485 interfészen keresztül. A szervohajtás 8 programozható diszkrét bemenettel, 5 logikai kimenettel, 2 analóg bemenettel, valamint STO (Safe Torque Off) biztonsági funkcióval rendelkezik, amely megfelel az SIL 2 biztonsági szintnek (IEC 61800-5-2:2007, IEC 61508-1:2010, ISO 13849-1:2008 PL d/3. kategória és további releváns szabványok szerint). A beépített kijelzőn 5 hétszegmensű LED mutatja a szervo állapotát és a hibaüzeneteket, továbbá 3 LED jelzi a töltöttséget (piros), a működést (zöld) és a hibákat (piros).
A Lexium 28 szervohajtás kompatibilis a BCH2 szervomotorok különböző típusaival, beleértve a 130 mm-es (4 motor stacks), 100 mm-es (2 motor stacks) és 180 mm-es (1 motor stacks) változatokat 2000 W teljesítményen. Az elektromos csatlakoztatás rugókapcsok segítségével történik, amelyek 3,3-4 mm² vezetéket fogadnak (AWG 12) a táp- és motorcsatlakozásoknál. A készülék működési hőmérséklet-tartománya 0-55°C, tárolási hőmérséklet-tartománya pedig -25-65°C, relatív páratartalom 5-95% között kondenzáció nélkül. Az eszköz túlfeszültségi kategóriája III, maximális szivárgási árama 1,35 mA. Az LXM28AU20M3X védelemmel van ellátva a bemeneti jelek fordított polaritása, a kimeneti jelek rövidzárlata, a motor túlárama, túl- és alulfeszültsége, túlmelegedése, túlterhelése és túlsebessége ellen.
Schneider Electric Lexium 28 - LXM28AU20M3X -28 szervohajtás, 2000 W, 1/3f, 230 VAC, 1x Modbus, 2x CANopen/CANmotion műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: LXM28A
Termék vagy komponens típusa: Motion szervo hajtás
Hajtás formátuma: Kompakt ház
Elektromos jellemzők
Vonali áram: 8,7 A 137,1% 220 V-on, háromfázisú
Hálózati fázisok száma: Háromfázisú
Névleges tápfeszültség: 200...240 V (- 10...15 %) háromfázisú
Tápfeszültség határértékek: 200…255 V háromfázisú
Tápellátás frekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
EMC szűrő: EMC szűrő nélkül
Folyamatos kimeneti áram: 12 A 8 kHz-en
Kimeneti áram 3s csúcs: 36 A 220 V-on
Folyamatos teljesítmény: 2000 W 220 V-on
Névleges teljesítmény: 2 kW 220 V-on 8 kHz
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 1,35 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Tápellátás és vezérlés között
Kábel és csatlakoztatás
Kábel típusa: Árnyékolt motorkábel (hőmérséklet: 0…55 °C) réz
Elektromos csatlakozás: Rugós csatlakozó, befogóképesség: 3,3...4 mm², AWG 12 (L1-L2)
Rugós csatlakozó, befogóképesség: 3,3...4 mm², AWG 12 (R, S, T)
Rugós csatlakozó, befogóképesség: 3,3...4 mm², AWG 12 (U, V, W, PE)
Rugós csatlakozó, befogóképesség: 3,3...4 mm², AWG 12 (PA/+, PBe)
Bemenetek és kimenetek
Diszkrét bemenetek száma: 8 programozható (CN1), 1 impulzus vonat bemenet (PTI) (CN1), 2 gyors rögzítés (CN1), 1 biztonsági funkció STO (CN9)
Diszkrét bemenet feszültség: 24 V DC logikai
Diszkrét bemenet logika: Pozitív vagy negatív (CN1)
Diszkrét kimenetek száma: 5 logikai kimenet (CN1) 12...24 V DC, 1 impulzus vonat kimenet (PTO) (CN1)
Diszkrét kimenet feszültség: 12...24 V DC
Diszkrét kimenet logika: Pozitív vagy negatív (CN1)
Analóg bemenetek száma: 2
Abszolút pontossági hiba: 0,1 %
Analóg bemenet típusa: V_REF feszültség analóg bemenet: - 10...10 V, impedancia: 10 kOhm, felbontás: 14 bit, T_REF feszültség analóg bemenet
Vezérlés és kommunikáció
Vezérlőjel típusa: Szervo motor encoder visszacsatolás CN2
Kommunikációs interfész: CANopen, integrált; CANmotion, integrált; CANopen DS402; Impulzus vonat kimenet; Impulzus vonat bemenet
Csatlakozó típusa: RJ45 (CN4) CANopen, CANmotion számára
Hozzáférési módszer: Slave
Átviteli sebesség: 250 kbit/s 100…250 m busz hosszúságnál CANopen, CANmotion esetén; 500 kbit/s 4…100 m busz hosszúságnál CANopen, CANmotion esetén; 1 Mbit/s 4 m busz hosszúságnál CANopen, CANmotion esetén
Címek száma: 1…127 CANopen, CANmotion számára
Fizikai interfész: RS485 Modbus Serial line slave számára
Védelem és biztonság
Védelem típusa: Fordított polaritás ellen: bemeneti jel; Rövidzárlat ellen: kimeneti jel; Túláram ellen: motor; Túlfeszültség ellen: motor; Alulfeszültség ellen: motor; Túlmelegedés ellen: motor; Túlterhelés ellen: motor; Túlsebesség ellen: motor
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 2 az IEC 61800-5-2: 2007 szerint; SIL 2 az IEC 61508-1: 2010 szerint; PL d/category 3 az ISO 13849-1: 2008 szerint; SIL 2 az ISO 13849-1: 2009/AC szerint; SIL 2 az IEC 60204-1: 2006 szerint; SIL 2 az IEC 60204-1: 2009/A1 szerint; SIL 2 az IEC 60204-1: 2010/AC szerint; SIL 2 az IEC 62061: 2012 szerint
Jelzések és kijelzés
Állapotjelző LED: 1 LED (piros) töltés, 1 LED (zöld) RUN, 1 LED (piros) hiba
Jelzési funkció: Szervo állapot és hibakódok öt 7-szegmenses kijelzőegységen
Fizikai jellemzők
Jelölés: CE, CULus
Hűtés típusa: Beépített ventilátor
Működési helyzet: Függőleges
Termék kompatibilitás: Szervo motor BCH2 (130 mm, 4 motor stacks) 2000 W-nál; Szervo motor BCH2 (100 mm, 2 motor stacks) 2000 W-nál; Szervo motor BCH2 (180 mm, 1 motor stacks) 2000 W-nál
Szélesség: 62 mm
Magasság: 170 mm
Mélység: 184 mm
Környezeti paraméterek
Elektromágneses kompatibilitás: Vezetett emisszió - teszt szint: 3-as szint C3 kategória az IEC 61800-3 szerint
Szabványok: IEC 61800-5-1
Termék tanúsítványok: CE, cULus
IP védettségi fokozat: IP20
Rezgésállóság: 3M4 amplitúdó = 3 mm (f = 9…200 Hz) az IEC 60721-3-3 szerint
Ütésállóság: 10 gn, I. típus az IEC 60721-3-3 szerint
Relatív páratartalom: 5…95 % kondenzáció nélkül
Környezeti levegő hőmérséklet működés közben: 0…55 °C
Környezeti levegő hőmérséklet tároláskor: -25…65 °C
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül, > 1000...2000 m 1 % per 100 m
EMC szűrő kompatibilitás: 022-es típus
