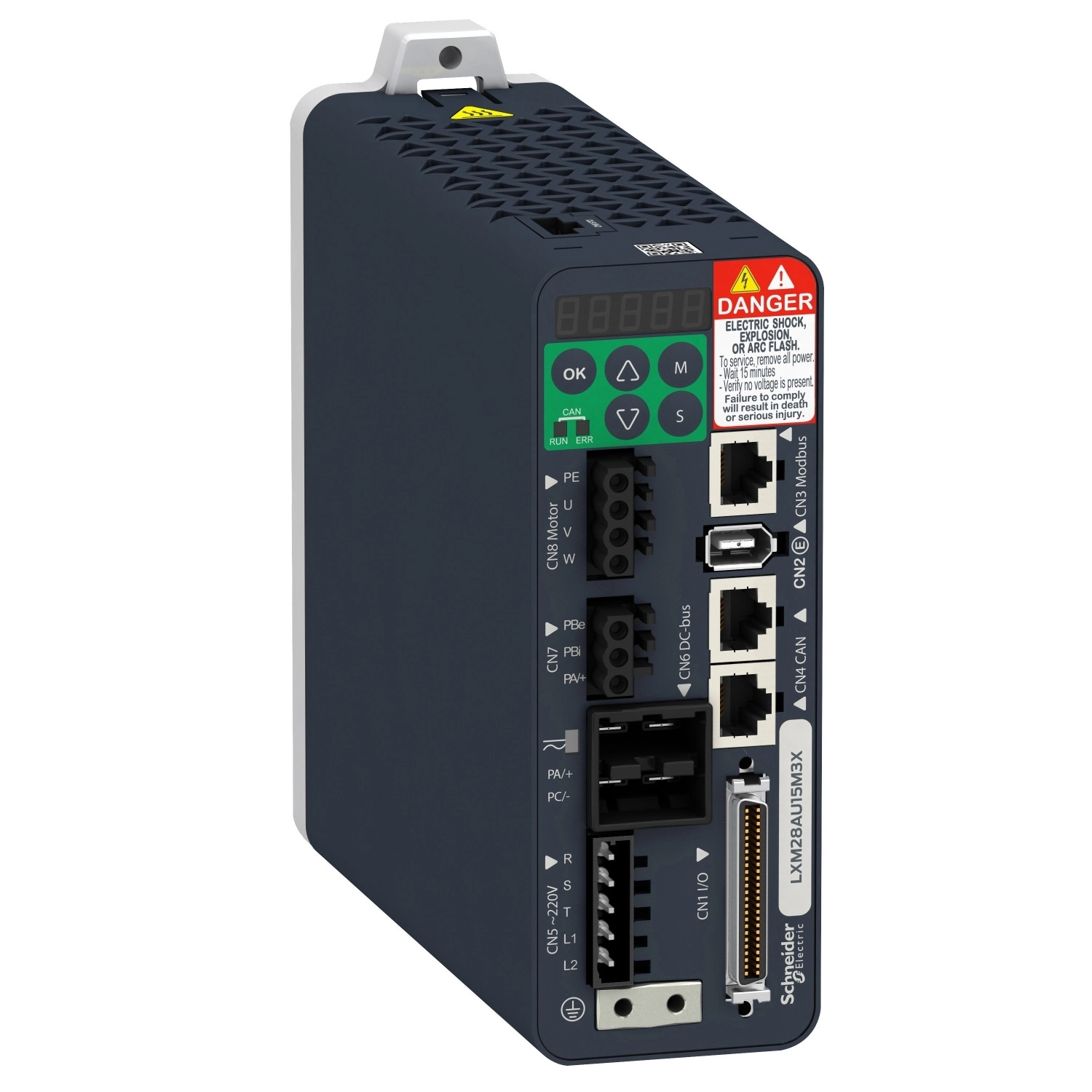

Schneider Electric Lexium 28 - LXM28AU15M3X -28 szervohajtás, 1500 W, 1/3f, 230 VAC, 1x Modbus, 2x CANopen/CANmotion műszaki adatok
Alap jellemzők
Termékcsalád: Lexium 28
Készülék rövid megnevezése: LXM28A
Termék vagy komponens típusa: Motion szervo hajtás
Kivitel: Kompakt ház
Vonali áram: 10 A 166,6% 220 V-on, egyfázisú esetén
10 A 144,8% 220 V-on, háromfázisú esetén
Kiegészítő jellemzők
Hálózati fázisok száma: Háromfázisú vagy egyfázisú
Névleges tápfeszültség: 200...240 V (-10...15%) háromfázisú esetén
200...240 V (-20...15%) egyfázisú esetén
Tápfeszültség határértékek: 200...255 V háromfázisú
170...255 V egyfázisú
Tápellátás frekvencia: 50/60 Hz -5...5%
Hálózati frekvencia: 47,5...63 Hz
EMC szűrő: EMC szűrő nélkül
Folyamatos kimeneti áram: 7 A 16 kHz-en
Kimeneti csúcsáram (3s): 21 A 220 V-on
Folyamatos teljesítmény: 1500 W 220 V-on
Névleges teljesítmény: 1,5 kW 220 V-on 16 kHz-en
Kapcsolási frekvencia: 16 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 4,5 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Teljesítmény és vezérlés között
Kábel típusa: Árnyékolt motorkábel (hőmérséklet: 0...55°C) réz
Csatlakozások
Elektromos csatlakozás: Rugós terminál, szorítási kapacitás: 1,3...1,5 mm², AWG 16 (L1-L2)
Rugós terminál, szorítási kapacitás: 1,3...1,5 mm², AWG 16 (R, S, T)
Rugós terminál, szorítási kapacitás: 1,3...1,5 mm², AWG 16 (U, V, W, PE)
Rugós terminál, szorítási kapacitás: 1,3...1,5 mm², AWG 16 (PA/+, PBe)
Be- és kimenetek
Diszkrét bemenetek száma: 8 programozható (CN1)
1 impulzus vonat bemenet (PTI) (CN1)
2 gyors rögzítés (CN1)
1 biztonsági funkció STO (CN9)
Diszkrét bemenet feszültség: 24 V DC logikai
Diszkrét bemenet logika: Pozitív vagy negatív (CN1)
Diszkrét kimenetek száma: 5 logikai kimenet (CN1) 12...24 V DC-nél
1 impulzus vonat kimenet (PTO) (CN1)
Diszkrét kimenet feszültség: 12...24 V DC
Diszkrét kimenet logika: Pozitív vagy negatív (CN1)
Analóg bemenetek száma: 2
Abszolút pontossági hiba: 0,1%
Analóg bemenet típusa: V_REF feszültség analóg bemenet: -10...10 V, impedancia: 10 kOhm, felbontás: 14 bit
T_REF feszültség analóg bemenet
Vezérlés és védelem
Vezérlőjel típusa: Szervomotor enkóder visszacsatolás CN2
Védelmi típusok: Fordított polaritás ellen: bemeneti jel
Rövidzár ellen: kimeneti jel
Túláram: motor
Túlfeszültség: motor
Alulfeszültség: motor
Túlmelegedés: motor
Túlterhelés: motor
Túlsebesség: motor
Biztonsági jellemzők
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 2 az IEC 61800-5-2: 2007 szerint
SIL 2 az IEC 61508-1: 2010 szerint
PL d/kategória 3 az ISO 13849-1: 2008 szerint
SIL 2 az ISO 13849-1: 2009/AC szerint
SIL 2 az IEC 60204-1: 2006 szerint
SIL 2 az IEC 60204-1: 2009/A1 szerint
SIL 2 az IEC 60204-1: 2010/AC szerint
SIL 2 az IEC 62061: 2012 szerint
Kommunikációs interfészek
Kommunikációs interfész: CANopen, integrált
CANmotion, integrált
Csatlakozó típusa: RJ45 (CN4) CANopen, CANmotion esetén
Hozzáférési módszer: Slave
Átviteli sebesség: 250 kbit/s 100...250 m busz hossz esetén CANopen, CANmotion esetén
500 kbit/s 4...100 m busz hossz esetén CANopen, CANmotion esetén
1 Mbit/s 4 m busz hossz esetén CANopen, CANmotion esetén
Címek száma: 1...127 CANopen, CANmotion esetén
Fizikai interfész: RS485 Modbus soros vonal slave esetén
Jelzések és kijelző
Állapotjelző LED: 1 LED (piros) töltés
1 LED (zöld) RUN
1 LED (piros) hiba
Jelzés funkció: Szervo állapot és hibakódok öt 7-szegmenses kijelzőegységgel
Fizikai jellemzők
Jelölés: CE
CULus
Hűtés típusa: Integrált ventilátor
Működési pozíció: Függőleges
Termék kompatibilitás: Szervomotor BCH2 (130 mm, 3 motor stacks) 1500 W-nál
Szélesség: 55 mm
Magasság: 150 mm
Mélység: 170 mm
Nettó súly: 1,2 kg
Környezeti jellemzők
Elektromágneses kompatibilitás: Vezetett emisszió - teszt szint: 3-as szint C3 kategória az IEC 61800-3 szerint
Szabványok: IEC 61800-5-1
IP védettségi fokozat: IP20
Rezgésállóság: 3M4 amplitúdó = 3 mm (f = 9...200 Hz) az IEC 60721-3-3 szerint
Ütésállóság: 10 gn, I típus az IEC 60721-3-3 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül
Környezeti hőmérséklet működés közben: 0...55°C
Környezeti hőmérséklet tároláskor: -25...65°C
Működési magasság: <= 1000 m teljesítménycsökkenés nélkül
> 1000...2000 m 1% 100 m-enként
