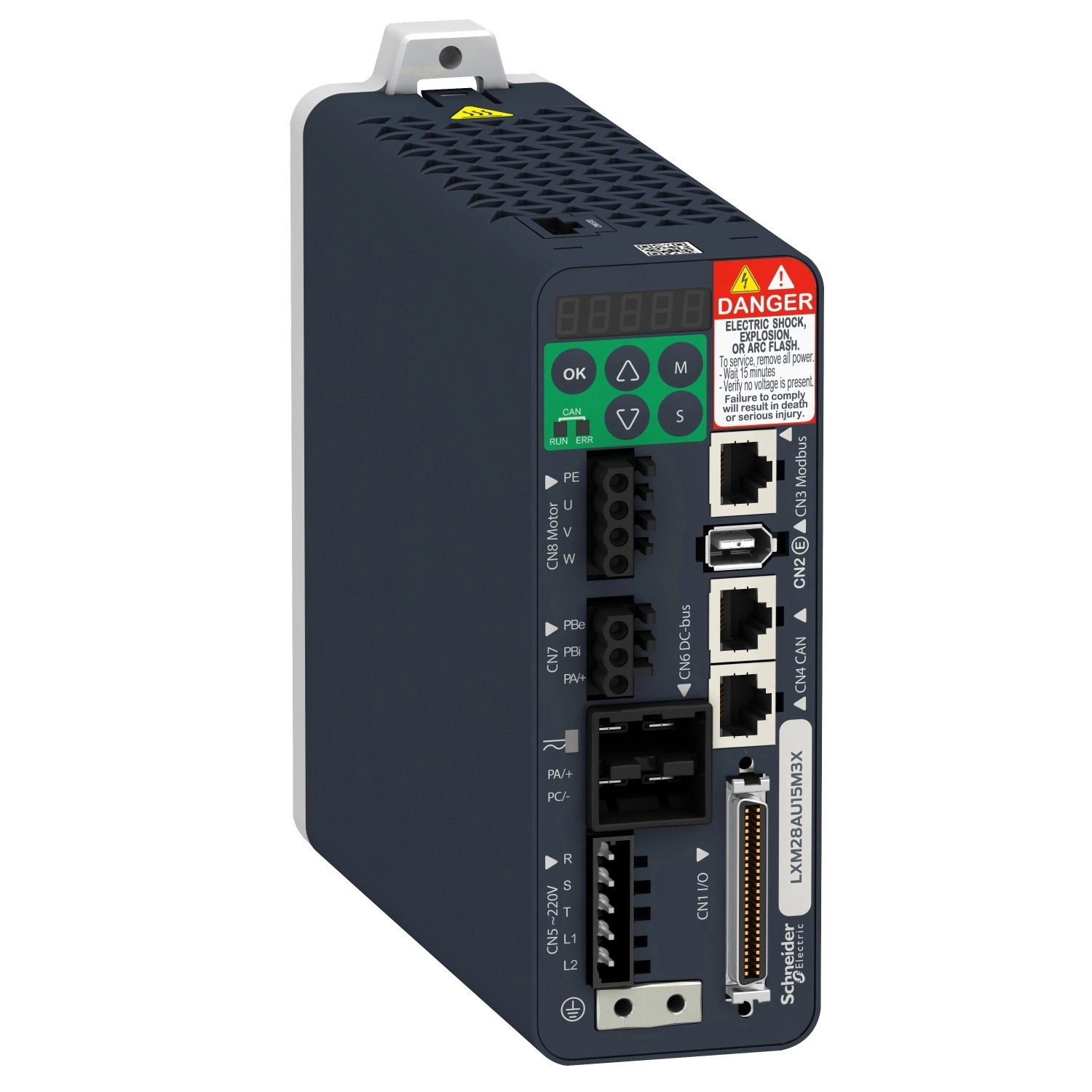

Schneider Electric Lexium 28 - LXM28AU10M3X - 28 szervohajtás, 1000 W, 1/3f, 230 VAC, 1x Modbus, 2x CANopen/CANmotion
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Lexium 28 sorozat kimagasló műszaki paraméterekkel büszkélkedhet. Az LXM28AU10M3X modell 7A folyamatos kimeneti áramot biztosít 16 kHz kapcsolási frekvencián, miközben rövid idejű túlterheléskor akár 21A csúcsáramot is képes szolgáltatni 3 másodpercig. A kompakt házas kialakítás mindössze 55 mm szélességgel, 150 mm magassággal és 170 mm mélységgel rendelkezik, így helytakarékos megoldást jelent szűk helyeken történő telepítéskor is. Az eszköz tömege csupán 1,2 kg, ami szintén előnyös a beépítés során.
A Schneider Electric Lexium 28 LXM28AU10M3X szervóhajtás gazdag kommunikációs lehetőségekkel rendelkezik. Integrált CANopen és CANmotion interfésszel van felszerelve, valamint támogatja a Modbus soros kommunikációt RS485 interfészen keresztül. A CANopen/CANmotion adatátviteli sebessége a vezetékhosszúságtól függően 250 kbit/s (100-250 m), 500 kbit/s (4-100 m) vagy akár 1 Mbit/s (4 m) is lehet. Az RJ45 csatlakozó egyszerű bekötést tesz lehetővé. A rendszer állapotát három LED jelzi: piros töltésjelző, zöld üzemjelző és piros hibajelző LED. Az állapot- és hibakódokat öt darab 7-szegmenses kijelző jeleníti meg, ami megkönnyíti a diagnosztikát és hibaelhárítást.
A Lexium 28 sorozat számos be- és kimeneti lehetőséggel rendelkezik, amelyek rendkívül sokoldalúvá teszik az eszközt. A CN1 csatlakozón 8 programozható diszkrét bemenet, 1 impulzussorozat bemenet (PTI), 2 gyors elfogás bemenet található, valamint a CN9 csatlakozón biztonsági STO (Safe Torque Off) funkcióhoz tartozó bemenet. A kimeneti oldalon 5 logikai kimenet és 1 impulzussorozat kimenet (PTO) áll rendelkezésre. Az eszköz 2 analóg bemenettel is el van látva: egy -10...10V feszültségű V_REF analóg bemenetet és egy T_REF feszültség analóg bemenetet kínál 10 kOhm bemeneti impedanciával és 14 bites felbontással. A diszkrét kimenetek feszültsége 12-24V DC, a bemeneteké pedig 24V DC, mindegyik pozitív vagy negatív logikával konfigurálható.
Schneider Electric Lexium 28 - LXM28AU10M3X -28 szervohajtás, 1000 W, 1/3f, 230 VAC, 1x Modbus, 2x CANopen/CANmotion műszaki adatok
Általános adatok
Termékcsalád: Lexium 28
Eszköz rövid neve: LXM28A
Terméktípus: Mozgás szervohajtás
Kivitel: Kompakt házas
Elektromos jellemzők
Hálózati fázisok száma: Egyfázisú, Háromfázisú
Névleges tápfeszültség: 200...240 V (- 10...15 %) háromfázisú, 200...240 V (- 20...15 %) egyfázisú
Tápfeszültség határértékek: 200...255 V háromfázisú, 170...255 V egyfázisú
Hálózati frekvencia: 50/60 Hz - 5...5 %
Frekvencia tartomány: 47.5...63 Hz
EMC szűrő: Nincs EMC szűrő
Vonali áram: 8.5 A 176.3 % 220 V-nál, egyfázisú, 8.5 A 155.5 % 220 V-nál, háromfázisú
Folyamatos kimeneti áram: 7 A 16 kHz-nél
3 másodperces csúcs kimeneti áram: 21 A 220 V-nál
Folyamatos teljesítmény: 1000 W 220 V-nál
Névleges teljesítmény: 1 kW 220 V-nál 16 kHz
Kapcsolási frekvencia: 16 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 4.5 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Tápellátás és vezérlés között
Csatlakozások
Kábel típusa: Árnyékolt motorkábel (hőmérséklet: 0…55 °C) réz
Elektromos csatlakozás: Rugós sorkapocs, szorítókapacitás: 1.3...1.5 mm², AWG 16 (L1-L2)
Rugós sorkapocs, szorítókapacitás: 1.3...1.5 mm², AWG 16 (R, S, T)
Rugós sorkapocs, szorítókapacitás: 1.3...1.5 mm², AWG 16 (U, V, W, PE)
Rugós sorkapocs, szorítókapacitás: 1.3...1.5 mm², AWG 16 (PA/+, PBe)
Be- és kimenetek
Diszkrét bemenetek száma: 8 programozható (CN1), 1 impulzussorozat bemenet (PTI) (CN1), 2 gyors elfogás (CN1), 1 biztonsági funkció STO (CN9)
Diszkrét bemenet feszültség: 24 V DC logikai
Diszkrét bemenet logika: Pozitív vagy negatív (CN1)
Diszkrét kimenetek száma: 5 logikai kimenet (CN1) 12...24 V DC, 1 impulzussorozat kimenet (PTO) (CN1)
Diszkrét kimenet feszültség: 12...24 V DC
Diszkrét kimenet logika: Pozitív vagy negatív (CN1)
Analóg bemenetek száma: 2
Abszolút pontossági hiba: 0.1 %
Analóg bemenet típusa: V_REF feszültség analóg bemenet: - 10...10 V, impedancia: 10 kOhm, felbontás: 14 bit, T_REF feszültség analóg bemenet
Kommunikáció
Kommunikációs interfész: CANopen, integrált, CANmotion, integrált
Csatlakozó típusa: RJ45 (CN4) CANopen, CANmotion számára
Hozzáférési módszer: Slave
Átviteli sebesség: 250 kbit/s 100…250 m buszhosszúsághoz CANopen, CANmotion esetén, 500 kbit/s 4…100 m buszhosszúsághoz CANopen, CANmotion esetén, 1 Mbit/s 4 m buszhosszúsághoz CANopen, CANmotion esetén
Címek száma: 1…127 CANopen, CANmotion esetén
Fizikai interfész: RS485 Modbus soros vonali slave számára
Védelem és biztonság
Védelmi típus: Fordított polaritás ellen: bemeneti jel, Rövidzárlat ellen: kimeneti jel, Túláram: motor, Túlfeszültség: motor, Alulfeszültség: motor, Túlmelegedés: motor, Túlterhelés: motor, Túlsebesség: motor
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 2 az IEC 61800-5-2: 2007 szerint, SIL 2 az IEC 61508-1: 2010 szerint, PL d/3. kategória az ISO 13849-1: 2008 szerint, SIL 2 az ISO 13849-1: 2009/AC szerint, SIL 2 az IEC 60204-1: 2006 szerint, SIL 2 az IEC 60204-1: 2009/A1 szerint, SIL 2 az IEC 60204-1: 2010/AC szerint, SIL 2 az IEC 62061: 2012 szerint
Jelzések és kijelzők
Állapotjelző LED: 1 LED (piros) töltés, 1 LED (zöld) RUN, 1 LED (piros) hiba
Jelzési funkció: Szervó állapot és hibakódok öt 7-szegmenses kijelzőegységen
Környezeti feltételek
IP védettség: IP20
Rezgésállóság: 3M4 amplitúdó = 3 mm (f = 9…200 Hz) az IEC 60721-3-3 szerint
Ütésállóság: 10 gn, I. típus az IEC 60721-3-3 szerint
Relatív páratartalom: 5…95 % kondenzáció nélkül
Üzemi környezeti hőmérséklet: 0…55 °C
Tárolási környezeti hőmérséklet: -25…65 °C
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül, > 1000...2000 m 1 % per 100 m
Méretek és egyéb adatok
Szélesség: 55 mm
Magasság: 150 mm
Mélység: 170 mm
Hűtés típusa: Beépített ventilátor
Üzemi pozíció: Függőleges
Termékmegfelelőség: Szervomotor BCH2 (130 mm, 1 motor stacks) 1000 W-nál, Szervomotor BCH2 (100 mm, 1 motor stacks) 1000 W-nál, Szervomotor BCH2 (130 mm, 2 motor stacks) 900 W-nál, Szervomotor BCH2 (130 mm, 4 motor stacks) 850 W-nál
Jelölések: CE, CULus
