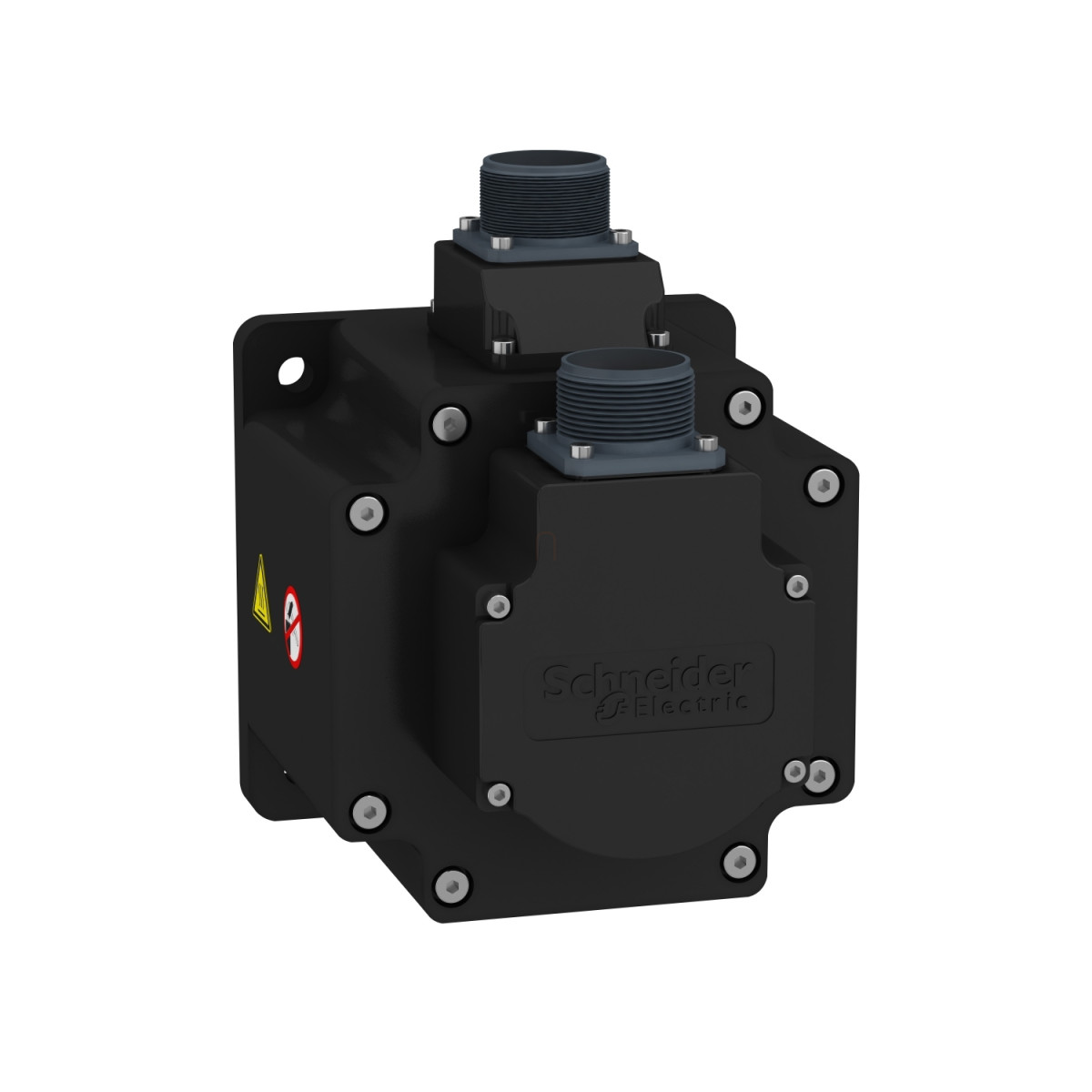

A Schneider Electric Lexium 28 termékcsaládba tartozó BCH2MM2023CF6C jelölésű szervomotor egy kiváló teljesítményű, közepes tehetetlenségi karakterisztikával rendelkező hajtásegység, amely tökéletesen illeszkedik az ipari automatizálás és precíziós mozgatás követelményeihez. Ez a 2000W névleges teljesítményű motor 130mm-es peremes kivitelben készül, és kifejezetten a Lexium 28 és LXM26D szervóhajtásokkal való kompatibilitásra tervezték.
A BCH2MM2023CF6C motor kiemelkedő pontosságot és megbízhatóságot biztosít a 20 bites egykörös abszolút enkóderének köszönhetően, amely mindössze 0,044° szöghibával működik. A motor névleges nyomatéka 9,55 Nm, míg csúcsnyomatéka eléri a 28,65 Nm-t, ami kiváló dinamikát biztosít változó terhelési körülmények között is. A 2000 rpm névleges fordulatszám mellett a motor maximális mechanikai sebessége 3000 rpm, ami sokoldalú felhasználhatóságot tesz lehetővé különböző ipari alkalmazásokban. A motor három fázisú, 220V tápfeszültséggel működik, folyamatos állóhelyzetű árama 9,95A, míg maximális árama elérheti a 32,85A-t.
A BCH2MM2023CF6C számos mechanikai jellemzővel rendelkezik, amelyek megkönnyítik a beépítését és üzemeltetését. A motor reteszelt tengelyvéggel készül, 22 mm-es tengelyátmérővel és 55 mm-es tengelyhosszal. A 8 mm széles retesz megfelelő nyomatékátvitelt biztosít. A beépített tartófék 9,6 Nm tartónyomatékot biztosít, ami kritikus alkalmazásokban is megbízható pozíciótartást garantál. Az ázsiai szabványú peremes kialakítás, 130 mm-es peremmérettel és 145 mm átmérőjű, 9,2 mm-es furatokkal ellátott rögzítő furatokkal rendelkezik. A motor elektromos csatlakoztatása MIL csatlakozón keresztül történik, biztosítva a stabil és megbízható kapcsolatot.
A motor műszaki paraméterei között kiemelendő a 14,1 kg·cm² forgórész tehetetlenség, 0,96 Nm/A nyomatékállandó és 58 V/krpm visszaindukált feszültség állandó. Az állórész ellenállása 0,34 Ohm, induktivitása 4,3 mH (20 °C-on mérve), ami 13,24 ms villamos időállandót eredményez. A motor természetes konvekciós hűtéssel rendelkezik, és IP65 védettséggel bír IM B5 és IM V1 szerelési helyzetekben, valamint IP50 védettséggel IM V3 szerelési helyzetben. A maximális megengedett radiális erő 670 N 2000 rpm-nél, míg a maximális axiális erő 200 N. A BCH2MM2023CF6C szervomotor teljesítmény/nyomaték karakterisztikája széles fordulatszám-tartományban állandó, és a LXM28AU20 sorozatú hajtásokkal optimális teljesítményt nyújt.
Schneider Electric Lexium 28 - BCH2MM2023CF6C -BCH2 szervomotor, közepes tehetetlenségű, 2000W, 130mm, 2000 rpm, fék, MIL csatlakozó, 28 hajtáshoz műszaki adatok
Általános adatok
Termékcsalád: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy komponens típusa: Szervomotor
Teljesítmény jellemzők
Névleges kimeneti teljesítmény: 2000 W
Névleges fordulatszám: 2000 rpm
Maximális mechanikai fordulatszám: 3000 rpm
Folyamatos nyomaték: 9,55 N.m
Névleges nyomaték: 9,55 N.m
Csúcs nyomaték: 28,65 N.m
Folyamatos teljesítmény: 2000 W
Elektromos jellemzők
Névleges tápfeszültség: 220 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állónyomaték áram: 9,95 A
Maximális áramerősség Irms: 32,85 A 2 kW, 220 V-nál
Maximális tartós áramerősség: 11,25 A
Nyomatékállandó: 0,96 N.m/A 20 °C-on
Visszaindukált feszültség állandó: 58 V/krpm 20 °C-on
Állórész ellenállás: 0,34 Ohm 20 °C-on
Állórész induktivitás: 4,3 mH 20 °C-on
Állórész elektromos időállandója: 13,24 ms 20 °C-on
Mechanikai jellemzők
Motorperem mérete: 130 mm
Tengelyvég: Reteszelt
Tengely átmérő: 22 mm
Tengely hossz: 55 mm
Retesz szélessége: 8 mm
Forgórész tehetetlensége: 14,1 kg.cm²
Rögzítés típusa: Ázsiai szabványos perem
Központosító gallér átmérő: 110 mm
Központosító gallér mélység: 8 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9,2 mm
Rögzítőfuratok osztókör átmérője: 145 mm
Tengely váll-perem távolság: 8 mm
Hosszúság: 216 mm
Visszacsatolás és fék
Visszacsatolás típusa: 20 bites egykörös abszolút enkóder
Szögpozíciós hiba: 0,044°
Tartófék: Beépített
Tartónyomaték: 9,6 N.m beépített
Fék behúzási teljesítmény: 19,7 W
Elektromos csatlakoztatás
Elektromos csatlakozás: MIL csatlakozó
Terhelhetőség
Maximális radiális erő Fr: 670 N 2000 rpm-nél
Maximális axiális erő Fa: 200 N
Környezeti feltételek
IP védettségi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Üzemi környezeti hőmérséklet: 0...40 °C
Hűtés típusa: Természetes konvekció
