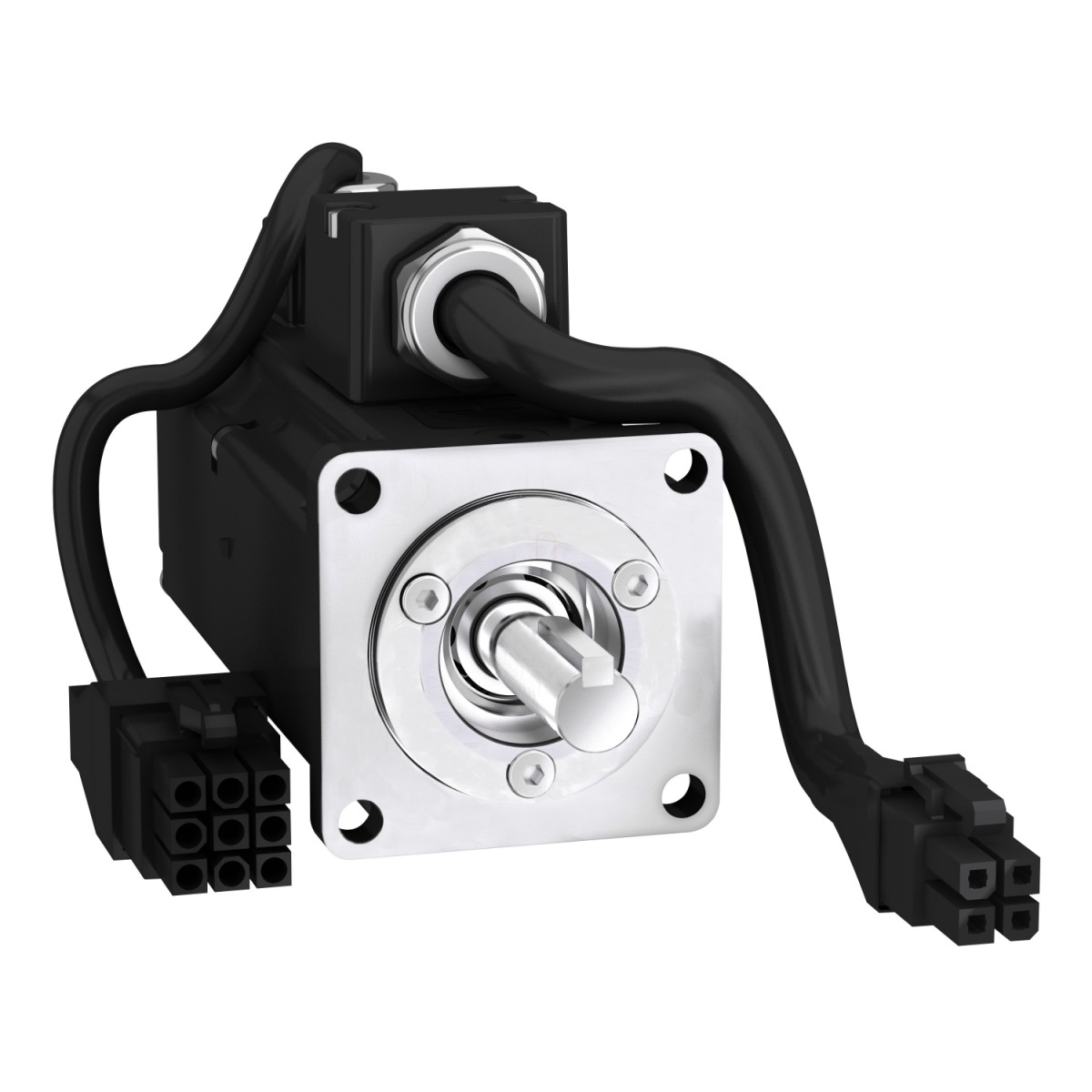

A Schneider Electric Lexium 28 szervomotor termékcsalád BCH2MB0133CF5C típusú motorja egy kompakt, nagy teljesítményű meghajtó egység, amely ideális automatizálási és precíziós pozicionálási feladatokhoz. Ez a 40 mm-es kivitelű szervomotor kiváló választás olyan alkalmazásokhoz, ahol korlátozott a beépítési tér, mégis nagy pontosságú mozgásvezérlésre van szükség.
A BCH2 sorozatú motor 100 W névleges teljesítménnyel rendelkezik, amely elegendő erőt biztosít kisebb és közepes méretű gépek működtetéséhez. A motor maximális fordulatszáma 5000 rpm, míg névleges sebessége 3000 rpm, amely lehetővé teszi a gyors és dinamikus mozgások végrehajtását. A folyamatos nyomatéka 0,32 Nm, csúcsnyomatéka pedig eléri a 0,96 Nm-t, ami háromszoros túlterhelhetőséget jelent rövid időtartamra. Ez a motor kompatibilis a Lexium 28 és LXM26D szervó meghajtókkal, és képes mind egyfázisú, mind háromfázisú táphálózatról működni 110V vagy 220V feszültséggel.
A BCH2MB0133CF5C modell kiváló műszaki paraméterekkel rendelkezik: rotor tehetetlensége mindössze 0,076 kg·cm², ami gyors gyorsulást és lassulást tesz lehetővé. A motor 20 bites egyfordulatos abszolút enkóderrel van felszerelve, amely 0,044° szögpontosságot biztosít a pozicionálásban. A motor rendelkezik beépített fékkel is, amely 0,32 Nm tartónyomatékot biztosít áramkimaradás vagy leállítás esetén, ezzel megakadályozva a tengelyelfordulást és növelve a biztonságot. Az olajszigetelés és a tengelyretesz további előnyöket jelentenek a különböző ipari alkalmazásokban.
A motor elektromos tulajdonságai is figyelemre méltóak: 0,4 Nm/A nyomatékkonstans, 24 V/krpm ellenelektromotoros erő konstans, 23,4 Ohm állórész ellenállás és 20,6 mH induktivitás 20°C-on. A motor villamos időállandója 0,88 ms, ami gyors áramszabályozást tesz lehetővé. A BCH2MB0133CF5C szabad vezetékes csatlakozással rendelkezik, ami rugalmas beépítést biztosít különböző rendszerekbe. A motor ázsiai szabványú peremmel szerelhető, a perem mérete 40 mm.
A BCH2MB0133CF5C szervomotor IP50 védettséggel rendelkezik IM V3 szerelési helyzetben, illetve IP65 védettséggel IM B5 és IM V1 szerelési helyzetekben, ami megfelelő védelmet nyújt por és nedvesség ellen. A motor 0-40°C környezeti hőmérsékleten üzemeltethető, ami széles körű felhasználást tesz lehetővé különböző ipari környezetekben. A tengelyátmérő 8 mm, tengelyhossz 25 mm, a reteszhorony szélessége 3 mm. A motor méretei kompaktnak mondhatók: hossza fék nélkül 100 mm, fékkel együtt 130 mm, ami ideálissá teszi szűk helyekre történő beépítésre is.
Schneider Electric Lexium 28 - BCH2MB0133CF5C -BCH2 szervomotor, közepes tehetetlenségű, 100W, 40mm, 3000 rpm, 28 hajtáshoz műszaki adatok
Főbb adatok
Termékcsalád kompatibilitás: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy komponens típus: Szervomotor
Mechanikai tulajdonságok
Maximális mechanikai sebesség: 5000 rpm
Tengelyvég: Reteszes
Tengelyátmérő: 8 mm
Tengelyhossz: 25 mm
Retesz szélessége: 3 mm
Szerelési támogatás: Ázsiai szabványú perem
Motor peremmérete: 40 mm
Rotor tehetetlensége: 0,076 kg.cm²
Hossz: 130 mm (fékkel), 100 mm (fék nélkül)
Motor stacking-ek száma: 2
Központosító gallér átmérője: 30 mm
Központosító gallér mélysége: 3 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 4,5 mm
Rögzítő furatok körátmérője: 46 mm
Távolság a tengely váll és perem között: 3 mm
Elektromos tulajdonságok
Névleges tápfeszültség: 220 V / 110 V
Hálózat fázisszáma: Háromfázisú / Egyfázisú
Folyamatos állónyomaték: 0,32 N.m
Csúcs állónyomaték: 0,96 N.m
Folyamatos állóáram: 0,81 A
Maximális áram Irms: 2,65 A
Maximális állandó áram: 0,89 A
Folyamatos teljesítmény: 100 W
Névleges kimeneti teljesítmény: 100 W
Névleges fordulatszám: 3000 rpm
Visszacsatolás típusa: 20 bit egyes fordulatú abszolút encoder
Szöghibapontosság: 0,044°
Nyomaték állandó: 0,4 N.m/A 20 °C-on
Ellenkező elektromotoros erő állandója: 24 V/krpm 20 °C-on
Motor pólusok száma: 4.0
Állórész ellenállása: 23,4 Ohm 20 °C-on
Állórész induktivitása: 20,6 mH 20 °C-on
Állórész elektromos időállandója: 0,88 ms 20 °C-on
Fék adatok
Tartó fék: Beépített
Tartónyomaték: 0,32 N.m
Fék behúzási teljesítmény: 4,35 W
Mechanikai terhelhetőség
Maximális radiális erő Fr: 85 N 3000 rpm-nél
Maximális axiális erő Fa: 40 N
Hűtés és védettség
Hűtés típusa: Természetes légáramlás
IP védettségi fokozat: IP50 IM V3, IP65 IM B5, IM V1
Üzemi környezeti hőmérséklet: 0-40 °C
Méretadatok
Z méret: 61,5 mm
