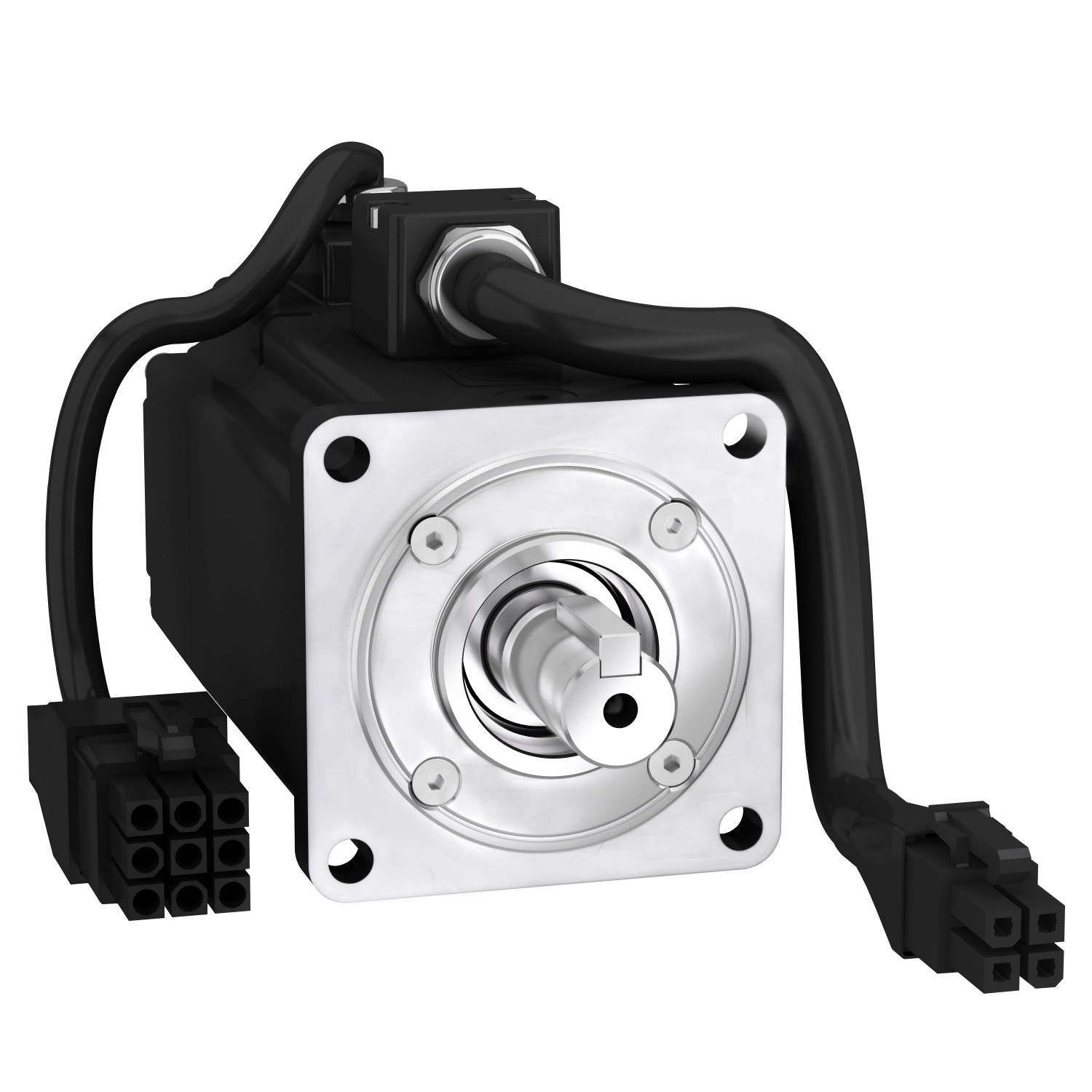

Schneider Electric Lexium 28 - BCH2LD0233CF5C - BCH2 szervomotor, kis tehetetlenségű, 200W, 60mm, 3000 rpm, 28 hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BCH2 sorozatú motor kis tehetetlenségi nyomatékkal (0,17 kg.cm²) rendelkezik, ami gyors reagálást és kiváló dinamikus teljesítményt biztosít. A motor 0,64 Nm folyamatos nyomatékot és akár 1,92 Nm csúcsnyomatékot is képes leadni, miközben névleges fordulatszáma 3000 rpm. A termék maximális mechanikai fordulatszáma eléri az 5000 rpm-et, ami széles alkalmazási területet biztosít. A motor kompatibilis a Lexium 28 és LXM26D szervóhajtásokkal, és mind egyfázisú (110V/220V), mind háromfázisú (220V) tápellátással üzemeltethető. Az egyfázisú 110V-os táplálás esetén a maximális áramerősség 4,31A, míg a folyamatos állónyomatékhoz 1,11A szükséges.
A BCH2LD0233CF5C kivitele számos kifinomult műszaki megoldást tartalmaz. Rendelkezik beépített fékkel, amelynek tartónyomatéka 1,3 Nm, valamint 20 bites egyfordulatos abszolút enkóderrel, ami rendkívül pontos pozícionálást tesz lehetővé (a szöghibája mindössze 0,044°). A termék IP50 védettséggel rendelkezik IM V3 szerelési helyzetben, illetve IP65 védettséggel IM B5 és IM V1 szerelési helyzetekben, így különböző környezeti feltételek mellett is használható. Működési hőmérséklet-tartománya 0-40°C, ami szintén hozzájárul sokoldalú felhasználhatóságához. A motor hűtése természetes konvekcióval történik, nincs szükség kiegészítő hűtőrendszerre.
A BCH2LD0233CF5C fizikai kialakítása jól átgondolt és praktikus. A tengelyvég reteszhornyos, 14 mm átmérőjű és 30 mm hosszúságú, 5 mm-es retesz szélességgel. Ázsiai szabványnak megfelelő peremes kialakítással rendelkezik, a motor peremének mérete 60 mm. A központosító gallér átmérője 50 mm, mélysége 5,5 mm. A motor 4 db 5,5 mm átmérőjű furattal rögzíthető, amelyek 70 mm átmérőjű körön helyezkednek el. A motor teljes hossza fékkel együtt 140 mm, fék nélkül 104 mm. Az elektromos csatlakozás szabad vezetékekkel történik. A termék további fontos villamos jellemzői közé tartozik a 0,58 N.m/A nyomatékállandó, a 35 V/krpm ellenelektromotoros erő állandó, a 12,2 Ohm állórész-ellenállás és a 22,68 mH állórész-induktivitás (mindegyik 20°C-on mérve). A motor 4 pólusú kialakítással rendelkezik, az állórész elektromos időállandója 1,84 ms.
BCH2LD0233CF5C műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: BCH2
Termék vagy alkatrész típusa: Szervomotor
Műszaki adatok
Maximális mechanikai fordulatszám: 5000 rpm
Névleges tápfeszültség: 220 V / 110 V
Hálózati fázisszám: Háromfázisú / Egyfázisú
Folyamatos állóáram: 1,11 A
Folyamatos állónyomaték: 0,64 N.m (LXM26D/LXM28 hajtásokkal különböző konfigurációkban)
Folyamatos teljesítmény: 200 W
Csúcs állónyomaték: 1,92 N.m
Névleges kimeneti teljesítmény: 200 W
Névleges nyomaték: 0,64 N.m
Névleges fordulatszám: 3000 rpm
Maximális áram: 4,31 A (0,2 kW, 220V/110V esetén)
Maximális állandó áram: 1,3 A
Kompatibilitás
LXM26D szervóhajtás 0,2 kW, 220 V (egyfázisú/háromfázisú)
LXM28... szervóhajtás 0,2 kW, 220 V (egyfázisú/háromfázisú)
LXM28... szervóhajtás 0,2 kW, 110 V (egyfázisú)
Fizikai jellemzők
Tengelyvég: Reteszhornyos
Tengely átmérő: 14 mm
Tengely hossz: 30 mm
Retesz szélessége: 5 mm
Visszacsatolás típusa: 20 bites egyfordulatos abszolút enkóder
Tartófék: Van
Tartónyomaték: 1,3 N.m beépített
Rögzítési lehetőség: Ázsiai szabványú perem
Motor perem mérete: 60 mm
Elektromos csatlakozás: Szabad vezeték
Nyomatékállandó: 0,58 N.m/A (20 °C-on)
Ellenelektromotoros erő állandó: 35 V/krpm (20 °C-on)
Motor pólusok száma: 4,0
Forgórész tehetetlenségi nyomatéka: 0,17 kg.cm²
Állórész ellenállás: 12,2 Ohm (20 °C-on)
Állórész induktivitás: 22,68 mH (20 °C-on)
Állórész elektromos időállandó: 1,84 ms (20 °C-on)
Maximális radiális erő Fr: 200 N (3000 rpm-nél)
Maximális axiális erő Fa: 70 N
Fék behúzási teljesítmény: 11,2 W
Hűtés típusa: Természetes konvekció
Hossz: 140 mm
Motor rétegek száma: 1
Központosító gallér átmérő: 50 mm
Központosító gallér mélység: 5,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok körének átmérője: 70 mm
Távolság a tengelyperem és a perem között: 5,5 mm
Méretezési referencia: BCH2
Szöghiba: 0,044 °
Réz hőmérséklete (max): 135 °C
Mágnes hőmérséklete (max): 100 °C
Környezeti feltételek
IP védettségi fokozat: IP50 IM V3 / IP65 IM B5, IM V1
Üzemi környezeti hőmérséklet: 0...40 °C
