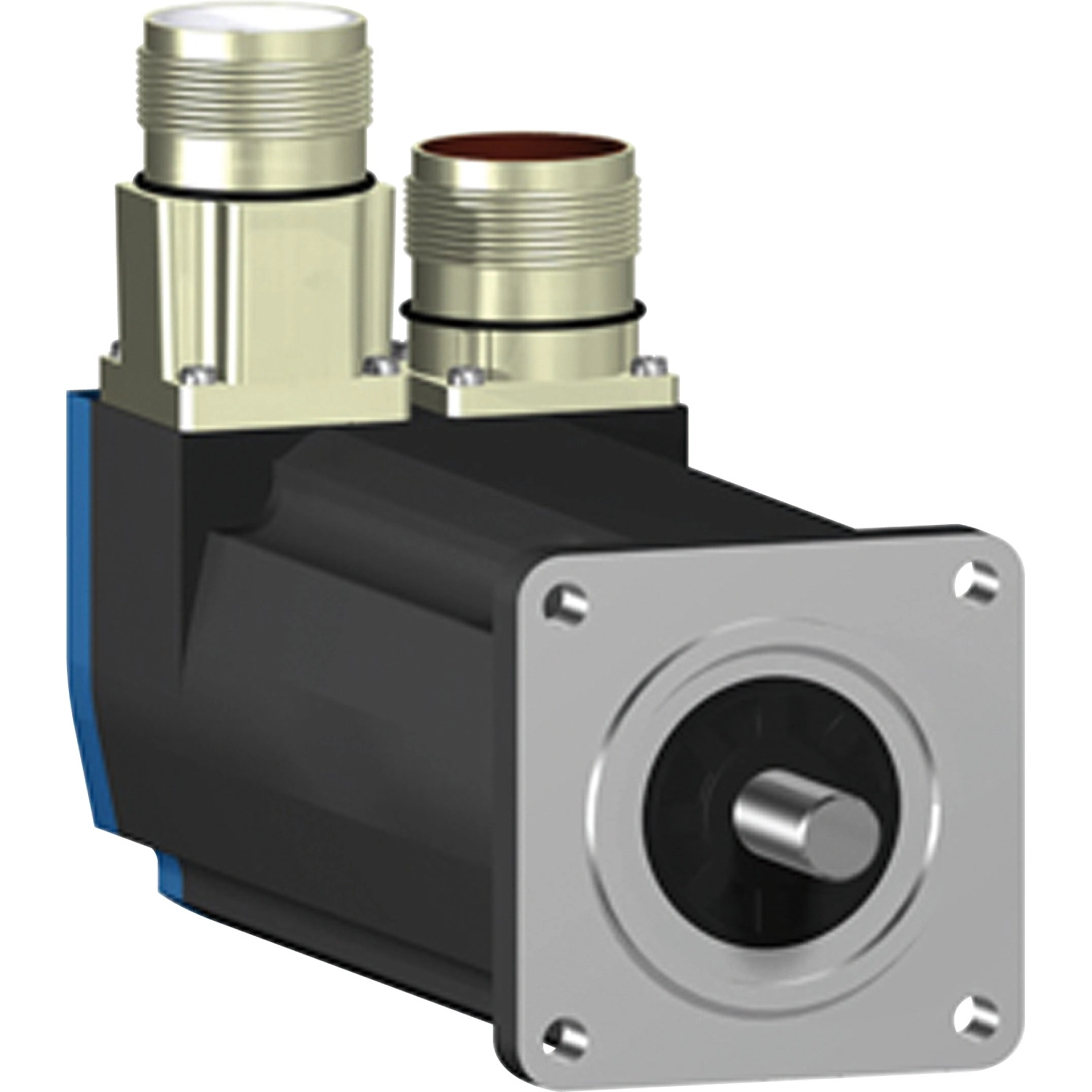

Schneider Electric Lexium 15 - BSH0551P11A1A - BSH szervomotor, 55 mm, max 300 W, 0,5 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BSH0551P11A1A szervomotor 0,5 Nm folyamatos nyugalmi nyomatékot kínál, míg csúcsnyomatéka eléri az 1,5 Nm-t LXM32.U60N4 szervohajtással párosítva (400 V vagy 480 V háromfázisú tápellátásnál). A névleges kimeneti teljesítmény ugyanezen konfigurációban 300 W. A motor maximális mechanikai fordulatszáma 9000 rpm, névleges sebessége pedig típustól függően 4000 vagy 6000 rpm. A rendkívül pontos pozicionálást és sebességszabályozást az egykörös SinCos Hiperface visszacsatolás teszi lehetővé, 131072 pont/fordulat felbontással, mindössze 1,4° szöghibával. Ez a motor fék nélküli kivitelben készült, IP50 védelmi fokozattal rendelkezik, így megfelelő védettséget biztosít száraz ipari környezetben történő alkalmazásokhoz.
A BSH0551P11A1A szervomotor műszaki paramétereit tekintve lenyűgöző értékekkel rendelkezik. A 0,68 N.m/A nyomaték konstans és a 40 V/krpm ellen-elektromotoros erő konstans kiváló szabályozhatóságot biztosít. A motor állórész ellenállása 41,8 Ohm (20 °C-on), induktanciája 37,13 mH, elektromos időállandója pedig 1,09 ms. A forgórész tehetetlenségi nyomatéka alacsony, mindössze 0,059 kg.cm², ami gyors indítást és megállást tesz lehetővé. A 3 pólusú motor egyenes csatlakozókkal van felszerelve a könnyű telepítés érdekében. A motor tengelyátmérője 9 mm, a tengely hossza 20 mm, és 12 mm-es retesszel rendelkezik. A szervomotor méreteit tekintve kompakt kialakítású: 55 mm-es motorflancs mérettel és 132,5 mm-es teljes hosszal rendelkezik. A pozicionálás pontosságát segíti a 40 mm átmérőjű és 2 mm mélységű központosító gallér.
A BSH0551P11A1A szervomotor alkalmazási területe rendkívül sokrétű. Kiválóan alkalmazható precíziós pozicionálást igénylő alkalmazásokban, mint például csomagológépek, nyomtatóberendezések, félvezetőgyártó eszközök, vagy kisebb robotkarok. A motor 5,5 mm átmérőjű furatokkal rendelkező, nemzetközi szabványnak megfelelő peremmel szerelhető, a rögzítőfuratok körátmérője 63 mm. A maximális radiális erő terhelésfüggő: 1000 rpm-nél 340 N, míg 8000 rpm-nél 170 N. A maximális axiális erő a radiális erő 0,2-szerese lehet. A természetes konvekcióval történő hűtés egyszerű üzemeltetést tesz lehetővé. A BSH0551P11A1A szervomotor nettó tömege 1,2 kg, így könnyen integrálható különböző gépekbe és berendezésekbe.
BSH0551P11A1A műszaki adatok
Általános jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 9000 rpm
Folyamatos nyugalmi nyomaték: 0,5 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
0,5 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
0,5 N.m LXM15LD13M3 esetén, 230 V, egyfázisú
0,5 N.m LXM15LU60N4 esetén, 230 V, háromfázisú
Teljesítmény jellemzők
Csúcs nyugalmi nyomaték: 1,5 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
1,5 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
1,4 N.m LXM15LD13M3 esetén, 230 V, egyfázisú
1,4 N.m LXM15LU60N4 esetén, 230 V, háromfázisú
Névleges kimeneti teljesítmény: 300 W LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
300 W LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
170 W LXM15LD13M3 esetén, 230 V, egyfázisú
170 W LXM15LU60N4 esetén, 230 V, háromfázisú
Névleges nyomaték: 0,48 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
0,48 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
0,46 N.m LXM15LD13M3 esetén, 230 V, egyfázisú
0,46 N.m LXM15LU60N4 esetén, 230 V, háromfázisú
Névleges fordulatszám: 6000 rpm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
6000 rpm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
4000 rpm LXM15LD13M3 esetén, 230 V, egyfázisú
4000 rpm LXM15LU60N4 esetén, 230 V, háromfázisú
Kompatibilitás és mechanikai jellemzők
Termék kompatibilitás: LXM15LD13M3 230 V egyfázisú
LXM15LU60N4 230 V háromfázisú
LXM32.U60N4 400 V háromfázisú
LXM32.U60N4 480 V háromfázisú
Tengely vég: Reteszes
IP védelmi fokozat: IP50 standard
Sebesség visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Szerelési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő információk
Sorozat kompatibilitás: Lexium 15, Lexium 32
Maximális tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos nyugalmi áram: 0,73 A
Maximális folyamatos teljesítmény: 0,45 W
Maximális áram Irms: 3,5 A LXM15LD13M3 esetén
3,5 A LXM15LU60N4 esetén
2,9 A LXM32.U60N4 esetén
Maximális folyamatos áram: 2,9 A
Kapcsolási frekvencia: 8 kHz
Fizikai jellemzők
Tengely átmérője: 9 mm
Tengely hossza: 20 mm
Retesz szélessége: 12 mm
Visszacsatolás típusa: Egykörös SinCos Hiperface
Motor perem mérete: 55 mm
Motor tagok száma: 1
Nyomaték állandó: 0,68 N.m/A 120 °C-on
Ellenelektromotoros erő állandó: 40 V/krpm 120 °C-on
Motor pólusok száma: 3,0
Forgórész tehetetlenségi nyomatéka: 0,059 kg.cm²
Állórész ellenállás: 41,8 Ohm 20 °C-on
Állórész induktancia: 37,13 mH 20 °C-on
Állórész elektromos időállandó: 1,09 ms 20 °C-on
Hűtés típusa: Természetes konvekció
Hosszúság: 132,5 mm
Központosító gallér átmérője: 40 mm
Központosító gallér mélysége: 2 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,5 mm
Rögzítőfuratok körátmérője: 63 mm
Szöghiba: 1,4°
