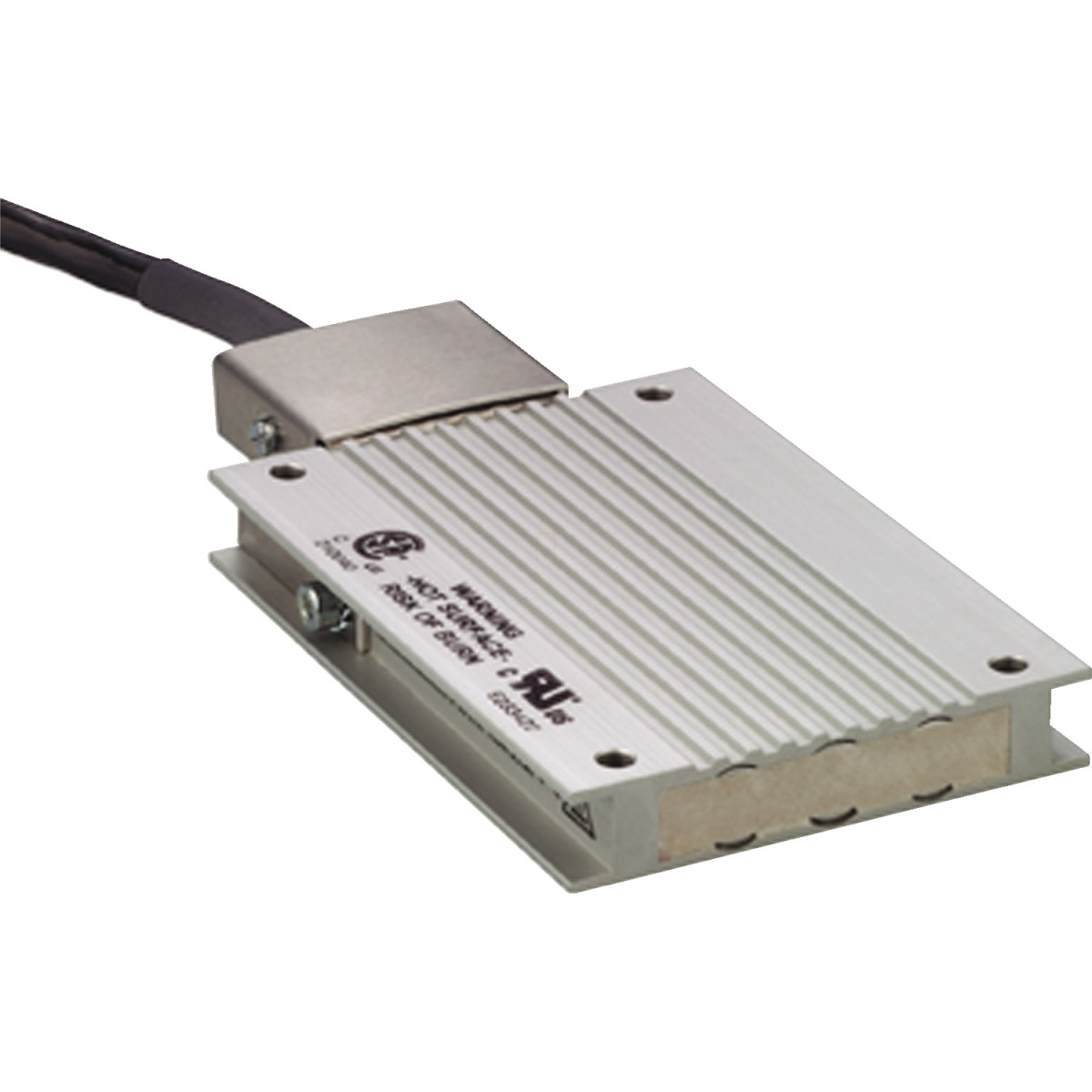

A Schneider Electric VW3A7605R30 fékellenállás egy nagy teljesítményű, 72 Ohm ellenállás értékű kiegészítő eszköz, amelyet kifejezetten Lexium és Altivar sorozatú frekvenciaváltókhoz és szervohajtásokhoz terveztek. Ez a kompakt kialakítású fékellenállás kiváló megoldást jelent a hajtásrendszer fékezési energiájának hatékony elnyelésére, ami elengedhetetlen a precíz pozicionáláshoz és a rendszer hosszú élettartamának biztosításához.
A VW3A7605R30 fékellenállás 100 W folyamatos teljesítményt biztosít, miközben IP65-ös védettséggel rendelkezik, ami kiváló védettséget nyújt por és víz behatolása ellen. Ez lehetővé teszi a berendezés olyan környezetekben való használatát, ahol fokozott védelemre van szükség a külső behatások ellen. A 3 méteres csatlakozó kábel elegendő rugalmasságot biztosít a telepítéskor, így a fékellenállás optimális pozícióban helyezhető el a rendszerben.
Ez a fékellenállás széles kompatibilitási körrel rendelkezik, többek között támogatja a Lexium 32i, Lexium 32, Lexium 05, Lexium 15, Lexium 52, Altivar Machine ATV320 és Altivar 32 hajtásokat, valamint az Easy Lexium 16 sorozatot is. Konkrét kompatibilitással rendelkezik az ATV32HU11M2 és ATV32HU15M2 modellekkel, valamint számos LXM16D sorozatú szervohajtással, amelyek teljesítménye 0,1 kW-tól 1,5 kW-ig terjed, 200-230 V-os, egyfázisú táplálás mellett. A termék rendkívül sokoldalú, így különböző alkalmazási területeken használható a gyártóiparban, ahol precíz motorvezérlésre van szükség.
Az energiaelnyelési képessége figyelemre méltó: 2300 J 480 V-nál, 2500 J 400 V-nál, 3700 J 230 V-nál és 5500 J 115 V-nál, ami lehetővé teszi a különböző feszültségszinteken történő hatékony működést. A termék 25 W átlagos teljesítményt biztosít 50 °C környezeti hőmérsékleten, míg a védelméről a szervohajtáson keresztül megvalósuló hővédelem gondoskodik. Az üzemi hőmérséklet-tartomány 0-50 °C között van, míg tároláskor -25 és 85 °C közötti hőmérsékletet visel el.
A fékellenállás pontos méretekkel rendelkezik: 145 mm (b) x 110 mm (b1) x 98 mm (H), valamint 15 mm (c) és 15,5 mm (c1) méretekkel, ami kompakt megjelenést biztosít. A tervezése lehetővé teszi a könnyű telepítést és integrációt a meglévő hajtásrendszerekbe. A Schneider Electric VW3A7605R30 fékellenállás kiváló választás a hajtásrendszerek dinamikus fékezési teljesítményének javításához, miközben megbízható, tartós működést biztosít az ipari alkalmazások széles skáláján.
Schneider Electric Lexium 05 - VW3A7605R30 műszaki adatok
Általános jellemzők
Termékcsalád: Lexium, Altivar
Terméktípus: Fékellenállás
Cikkszám: VW3A7605R30
Elektromos adatok
Ohmikus érték: 72 Ohm
Folyamatos teljesítmény: 100 W
Átlagos elérhető teljesítmény: 25 W 50 °C-on
Energiacsúcs:
- 2300 J 480 V feszültségen
- 2500 J 400 V feszültségen
- 3700 J 230 V feszültségen
- 5500 J 115 V feszültségen
Védelem típusa: Hővédelem a szervohajtáson keresztül
Mechanikai adatok
Kábelhossz: 3 m
IP védettségi fokozat: IP65
Méretek (mm):
- b: 145 mm
- b1: 110 mm
- c: 15 mm
- c1: 15,5 mm
- H: 98 mm
Környezeti feltételek
Működési környezeti hőmérséklet: 0...50 °C
Tárolási környezeti hőmérséklet: -25...85 °C
Kompatibilitás
Kompatibilis sorozatok: Lexium 32i, Lexium 32, Lexium 05, Lexium 15, Lexium 52, Altivar Machine ATV320, Altivar 32, Easy Lexium 16
Kompatibilis termékek:
- ATV32HU11M2
- ATV32HU15M2
- ATV320 1,1 kW, 200...240 V, egyfázisú frekvenciaváltó
- ATV320 1,5 kW, 200...240 V, egyfázisú frekvenciaváltó
- LXM16D 0,1 kW, 200...230 V, egyfázisú szervohajtás
- LXM16D 0,2 kW, 200...230 V, egyfázisú szervohajtás
- LXM16D 0,4 kW, 200...230 V, egyfázisú szervohajtás
- LXM16D 0,75 kW, 200...230 V, egyfázisú szervohajtás
- LXM16D 1 kW, 200...230 V, egyfázisú szervohajtás
- LXM16D 1,5 kW, 200...230 V, egyfázisú szervohajtás
