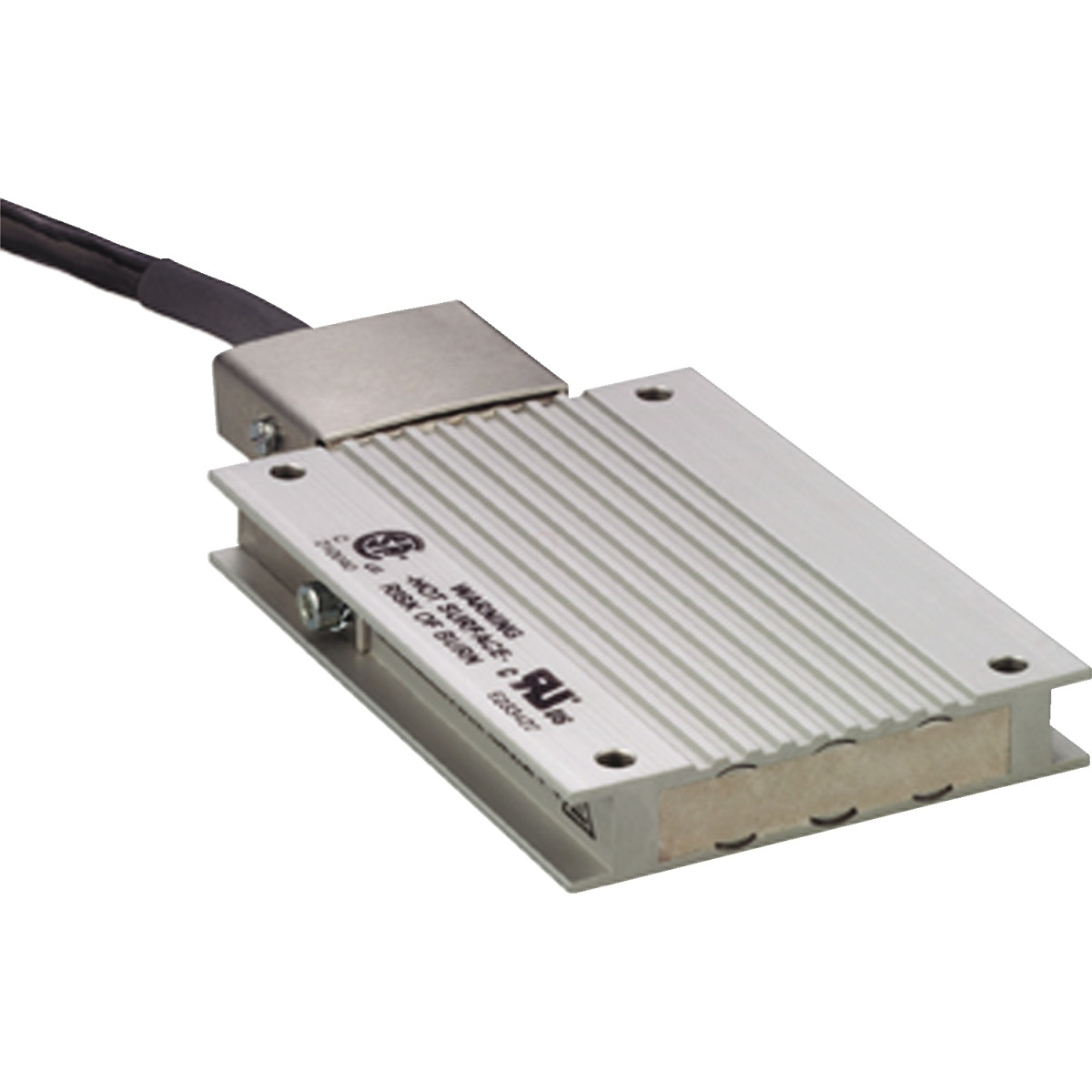

A Schneider Electric VW3A7605R07 fékellenállás egy kiváló minőségű, speciálisan frekvenciaváltókhoz és szervo hajtásokhoz tervezett kiegészítő eszköz, amely hatékony fékezési megoldást biztosít különböző alkalmazásokhoz. Ez a 72 ohm ellenállásértékű komponens tökéletesen illeszkedik a Lexium és Altivar termékcsaládok különféle eszközeihez, így sokoldalú megoldást nyújt ipari automatizálási rendszerekben.
A VW3A7605R07 fékellenállás 100W folyamatos teljesítményre képes, miközben 25W átlagos rendelkezésre álló teljesítményt biztosít 50°C-on. Kiemelkedő energia elnyelési képességekkel rendelkezik: 2300J 480V-on, 2500J 400V-on, 3700J 230V-on, és akár 5500J 115V-on. Ez a jelentős energiaelnyelő képesség biztosítja, hogy a motor fékezésekor felszabaduló energia biztonságosan legyen kezelve, megvédve ezzel a hajtást és a rendszer többi komponensét a túlfeszültségtől. A beépített hővédelem a szervo hajtáson keresztül valósul meg, ami további biztonságot nyújt a rendszernek.
A VW3A7605R07 fékellenállás IP65-ös védettségi szinttel rendelkezik, ami kiváló por- és vízállóságot biztosít, így ideális választás akár kedvezőtlen környezeti feltételek között is. Az eszköz 0,75 méteres beépített kábellel érkezik, ami megkönnyíti a telepítést és a csatlakoztatást. A fékellenállás működési hőmérséklet-tartománya 0-50°C, tárolási hőmérséklet-tartománya pedig -25-85°C között van, ami széleskörű alkalmazhatóságot tesz lehetővé különböző ipari környezetekben.
A VW3A7605R07 fékellenállás számos Schneider Electric termékkel kompatibilis, beleértve a Lexium 52, Lexium 05, Lexium 32, Lexium 32i, Lexium 15, Easy Lexium 16 szervo hajtásokat, valamint az Altivar Machine ATV320 és Altivar 32 frekvenciaváltókat. Különösen ajánlott az ATV32HU11M2 és ATV32HU15M2 változatokhoz, valamint számos LXM16D típusú szervo hajtáshoz 0,1 kW-tól 1,5 kW-ig, 200-230V egyfázisú kivitelben. A fékellenállás méreteivel kapcsolatban pontos adatok állnak rendelkezésre: 145 mm hosszúság, 110 mm belső hosszúság, 15 mm szélesség, 15,5 mm belső szélesség és 98 mm magasság. Ezek az információk segítik a megfelelő tervezést és integrációt a meglévő rendszerekbe.
Schneider Electric Lexium 05 - VW3A7605R07 -frekvenciaváltó kiegészítő műszaki adatok
Termékcsalád
Lexium és Altivar termékcsaládhoz.
Kompatibilis a következő típusokkal: Lexium 52, Lexium 05, Lexium 32, Altivar Machine ATV320, Altivar 32, Lexium 32i, Lexium 15, Easy Lexium 16.
Termék típusa és rendeltetése
Fékellenállás frekvenciaváltókhoz és szervo hajtásokhoz.
Termék kompatibilitás
ATV32HU11M2, ATV32HU15M2
ATV320 frekvenciaváltó 1.1 kW, 200...240 V, egyfázisú
ATV320 frekvenciaváltó 1.5 kW, 200...240 V, egyfázisú
LXM16D szervo hajtás 0.1 kW, 200...230 V, egyfázisú
LXM16D szervo hajtás 0.2 kW, 200...230 V, egyfázisú
LXM16D szervo hajtás 0.4 kW, 200...230 V, egyfázisú
LXM16D szervo hajtás 0.75 kW, 200...230 V, egyfázisú
LXM16D szervo hajtás 1 kW, 200...230 V, egyfázisú
LXM16D szervo hajtás 1.5 kW, 200...230 V, egyfázisú
Villamos paraméterek
Ellenállás értéke: 72 Ohm
Energia csúcs: 2300 J 480 V-nál
Energia csúcs: 2500 J 400 V-nál
Energia csúcs: 3700 J 230 V-nál
Energia csúcs: 5500 J 115 V-nál
Átlagos rendelkezésre álló teljesítmény: 25 W 50 °C-on
Folyamatos teljesítmény: 100 W
Védelem
Védelem típusa: Hővédelem a szervo hajtáson keresztül
IP védettségi fokozat: IP65
Fizikai jellemzők
Kábelhossz: 0.75 m
Környezeti adatok
Működési környezeti hőmérséklet: 0...50 °C
Tárolási környezeti hőmérséklet: -25...85 °C
Méretek
b: 145 mm
b1: 110 mm
c: 15 mm
c1: 15.5 mm
H: 98 mm
