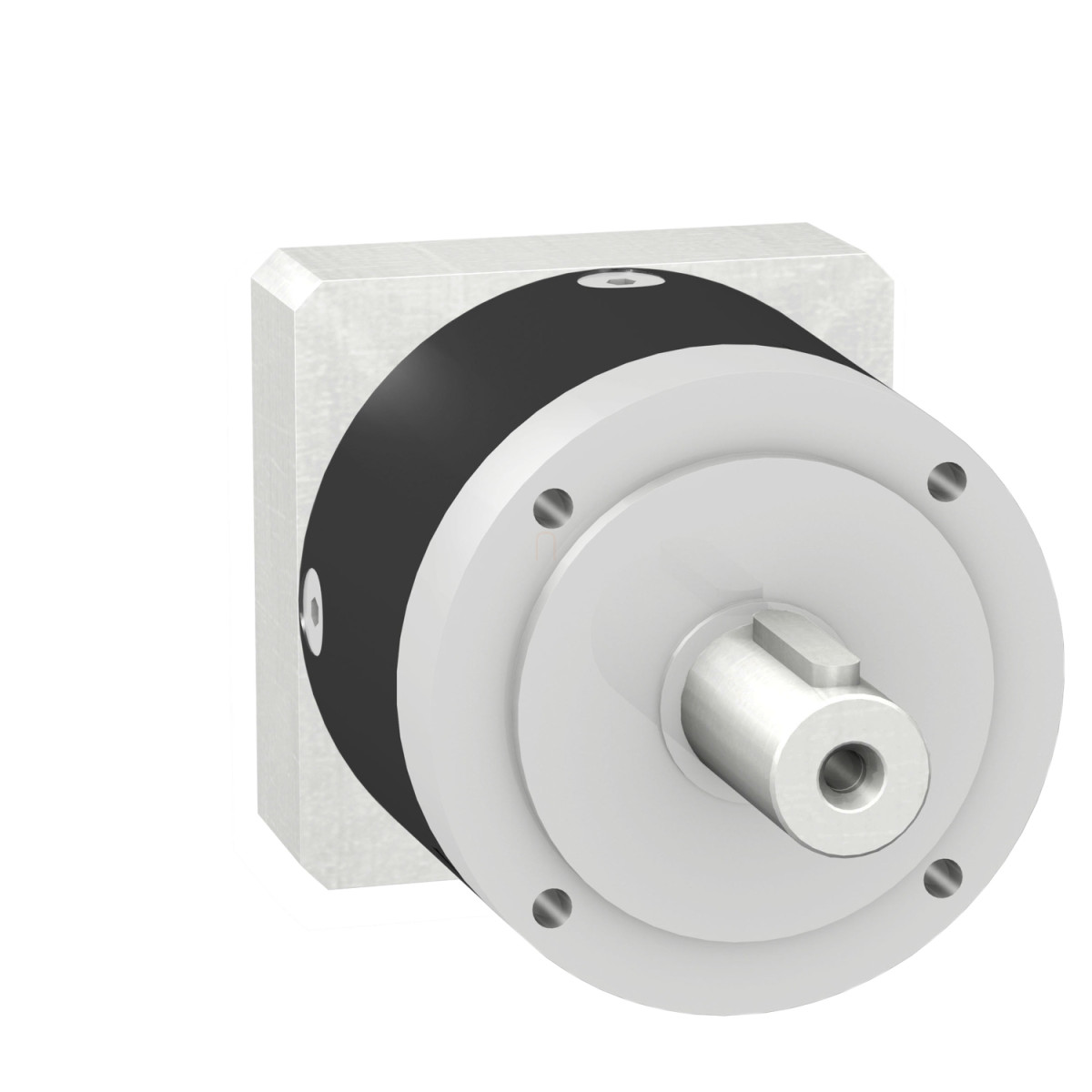

A Schneider Electric GBX1600161403F típusú bolygóműves hajtómű egy professzionális erőátviteli megoldás, amely egyenes fogazású fogaskerekekkel rendelkezik. Ez a 160 mm külső átmérőjű hajtómű különösen alkalmas precíziós ipari automatizálási feladatokhoz, ahol fontos a nagy nyomaték és a pontos pozicionálás.
A GBX hajtómű 16:1 áttételi aránnyal rendelkezik, amely ideális kompromisszumot jelent a fordulatszám-csökkentés és a nyomaték-növelés között. A maximális nyomaték-holtjáték mindössze 10 ívperc, ami kiemelkedő pontosságot biztosít. A 41 N.m/arcmin torziós merevség garantálja a stabil működést még változó terhelések mellett is. Tartós kimeneti nyomatéka 800 N.m (100 fordulat/perc sebességnél, 30°C-on), míg maximális kimeneti nyomatéka elérheti az 1280 N.m-t is ugyanilyen feltételek mellett. Ez a teljesítmény lehetővé teszi nehéz ipari alkalmazásokban való használatát, ahol nagy erőkifejtésre van szükség.
A hajtómű kompatibilis a Lexium 52, Lexium 62 ILM, Lexium 32, Lexium 62 és Lexium 15 motorcsaládokkal, valamint az SH3, MH3 és ILM termékekkel. Ez a sokoldalúság lehetővé teszi különböző automatizálási rendszerekbe való rugalmas integrációt. A fekete eloxált alumínium ház nemcsak esztétikus megjelenést, de kiváló hőleadást és könnyű súlyt is biztosít, mindössze 22 kg-os nettó tömeggel. A C45 anyagból készült tengely garantálja a hosszú élettartamot és a terhelhetőséget.
A GBX1600161403F hajtómű élettartama 30 000 óra 100 fordulat/perc sebességnél és 30°C-os üzemi hőmérsékleten. Lenyűgöző 95%-os hatékonysággal működik, ami jelentős energiamegtakarítást eredményez hosszú távú üzemeltetés során. További előnye, hogy bármilyen pozícióban felszerelhető, ami maximális rugalmasságot biztosít a tervezési és telepítési fázisban. A terhelhetőség szempontjából kiemelendő, hogy a hajtómű 4200 N maximális radiális erőt képes elviselni (30 000 óra élettartam mellett), illetve 6000 N axiális erőt is kibír ugyanilyen feltételek mellett.
Műszaki szempontból fontos még megemlíteni a 4,695 kg.cm² tehetetlenségi nyomatékot, valamint a 153,5 mm-es belső hosszt. A termék IP54-es védelmi fokozattal rendelkezik a tengelykimenetnél, ami megfelelő por és nedvesség elleni védelmet biztosít ipari környezetben. Működési hőmérséklet-tartománya rendkívül széles, -25°C-től +90°C-ig terjed, így szélsőséges környezeti feltételek mellett is megbízhatóan üzemel. A zajszint terhelés nélkül 70 dB 1 méter távolságból, ami az ipari környezetben elfogadható érték.
Schneider Electric Lexium 05 - GBX1600161403F -hajtómű, 160 mm, 16:1, integrált illesztős (BMI/BSH/BMH 1403) motorokhoz műszaki adatok
Általános jellemzők
Termékcsalád: GBX
Termék típus: Bolygóműves hajtómű
Fogaskerék típus: Egyenes fogazású
Hajtómű külső átmérője: 160 mm
Áttételi arány: 16:1
Teljesítmény jellemzők
Maximális torziós holtjáték: 10 ívperc
Torziós merevség: 41 N.m/arcmin
Hatékonyság: 95 %
Folyamatos kimeneti nyomaték: 800 N.m (100 fordulat/perc, 30 °C)
Maximális kimeneti nyomaték: 1280 N.m (100 fordulat/perc, 30 °C)
Tehetetlenségi nyomaték: 4,695 kg.cm²
Mechanikai jellemzők
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
Belső hossz: 153,5 mm
Nettó súly: 22 kg
Terhelhetőség
Maximális radiális erő Fr: 4200 N (100 fordulat/perc, 30000 óra, 30 °C)
Maximális axiális erő Fa: 6000 N (100 fordulat/perc, 30000 óra, 30 °C)
Üzemeltetési feltételek
Szerelési helyzet: Bármely pozíció
Élettartam: 30000 óra (100 fordulat/perc, 30 °C)
Kenés: Élettartam kenés
Üzemi hőmérséklet tartomány: -25...90 °C
Zajszint: 70 dB 1 m távolságból, terhelés nélkül
IP védettségi fokozat: Tengelykimenet: IP54
Kompatibilitás
Termékcsalád kompatibilitás: Lexium 52, Lexium 62 ILM, Lexium 32, Lexium 62, Lexium 15
Termék kompatibilitás: SH3, MH3, ILM
