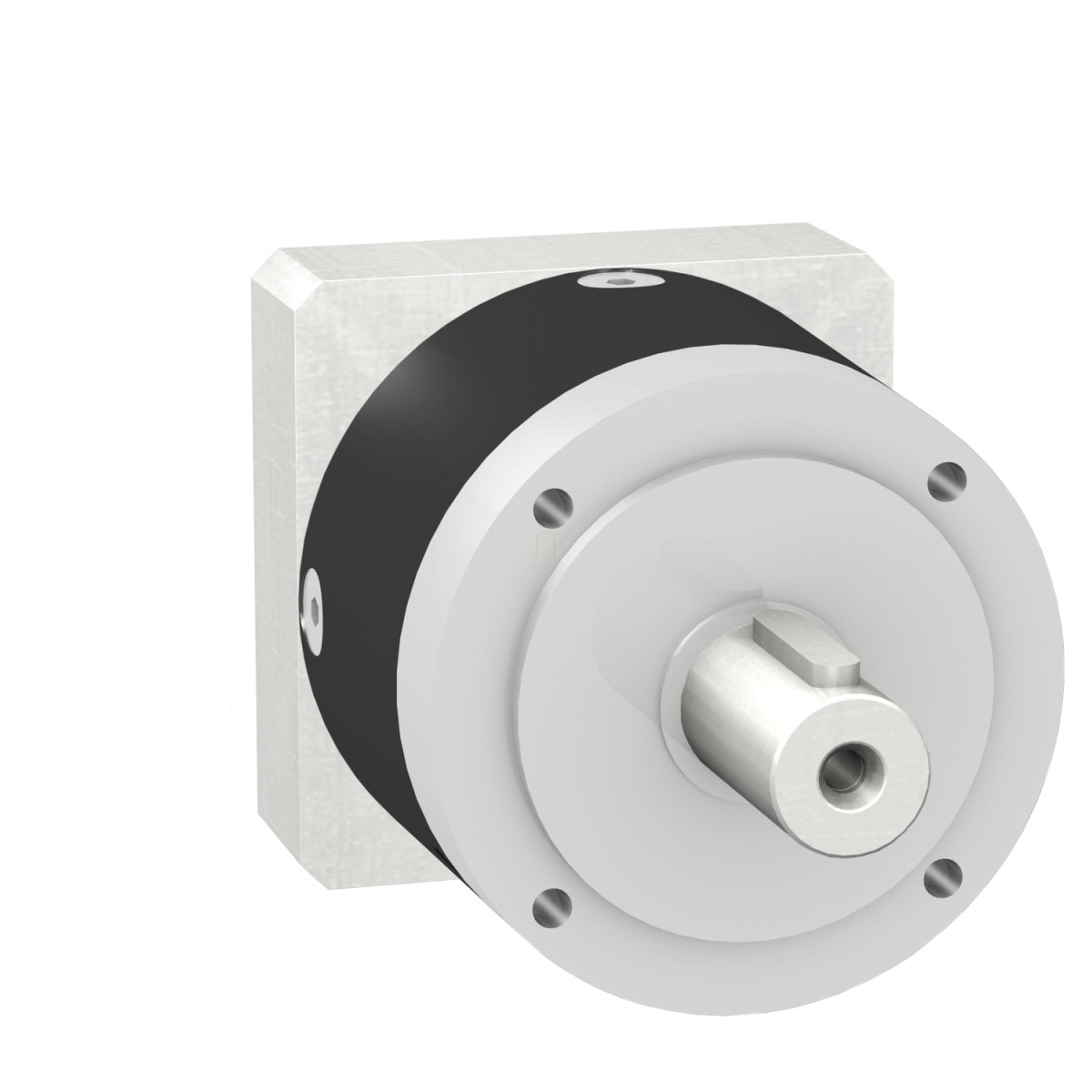

A Schneider Electric GBX1600151403F egy rendkívül megbízható, egyenes fogú bolygómű hajtómű, amely tökéletesen illeszkedik a Lexium termékcsalád széles köréhez. Ez a precíziós hajtómű 160 mm-es külső átmérővel és 15:1 áttételi aránnyal rendelkezik, így ideális választás olyan ipari automatizálási alkalmazásokhoz, ahol nagy nyomaték és pontos pozicionálás szükséges. A GBX1600151403F hajtómű kompatibilis a Lexium 32, Lexium 62, Lexium 52, Lexium 15 és Lexium 62 ILM motorcsaládokkal, valamint az SH3, MH3 és ILM termékekkel.
A GBX1600151403F műszaki specifikációi lenyűgözőek: maximális torziós holtjátéka mindössze 10 ívperc, míg a torziós merevsége 41 N.m/arcmin. A hajtóműház fekete eloxált alumíniumból készül, ami könnyű, mégis tartós kialakítást biztosít. A tengely C 45 anyagból gyártott, ami kiváló terhelhetőséget garantál. Az élettartam kenés lehetővé teszi a karbantartásmentes működést, míg a szerviz élettartam 30000 óra 100 fordulat/perc sebességnél 30 °C-on. A hatásfok kiemelkedően magas: 95%, ami energiatakarékos működést biztosít.
A GBX1600151403F hajtómű bármilyen helyzetben felszerelhető, ami rendkívüli rugalmasságot kínál a tervezőknek és mérnököknek. A maximális radiális erő 4200 N 100 fordulat/perc sebességnél, ha a kimeneti tengely közepénél alkalmazzák, 30000 órás élettartam mellett 30 °C-on. Intenzívebb alkalmazásoknál ez az érték 6000 N lehet 10000 órás élettartam mellett. A maximális axiális erő 6000 N 100 fordulat/percnél, 30000 órás élettartam mellett 30 °C-on, illetve 8000 N 10000 órás élettartam mellett. A tehetetlenségi nyomaték 4,695 kg.cm².
A folyamatos kimeneti nyomaték 700 N.m 100 fordulat/perc sebességnél 30 °C-on, míg a maximális kimeneti nyomaték lenyűgöző 1120 N.m. A hajtómű belső hossza 153,5 mm. A környezeti jellemzők tekintetében a zajtszint 70 dB 1 méteren, terhelés nélkül, az IP védettségi fokozat a kimeneti tengelynél IP54, a működési hőmérséklet tartomány pedig -25...90 °C. Ezek a paraméterek együttesen egy rendkívül sokoldalú, megbízható és nagy teljesítményű hajtóművet eredményeznek.
Schneider Electric Lexium 05 - GBX1600151403F -hajtómű, 160 mm, 15:1, integrált illesztős (BMI/BSH/BMH 1403) motorokhoz műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 32, Lexium 62, Lexium 52, Lexium 15, Lexium 62 ILM
Termék vagy komponens típusa: Bolygómű hajtómű
Hajtómű típusa: Egyenes fogú
Eszköz rövid neve: GBX
Hajtómű külső átmérő: 160 mm
Termék kompatibilitás: SH3, MH3, ILM
Áttételi arány: 15:1
Műszaki specifikáció
Maximális torziós holtjáték: 10 ívperc
Torziós merevség: 41 N.m/arcmin
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
További információk: Élettartam kenéssel ellátva
Élettartam órákban: 30000 h 100 ford/perc sebességnél 30 °C-on
Hatásfok: 95 %
Szerelési pozíció: Bármilyen pozíció
Maximális radiális erő Fr: 4200 N 100 ford/perc sebességnél, a kimeneti tengely közepénél alkalmazva 30000 óra élettartam mellett 30 °C-on
6000 N 100 ford/perc sebességnél, a kimeneti tengely közepénél alkalmazva 10000 óra élettartam mellett 30 °C-on
Maximális axiális erő Fa: 6000 N 100 ford/perc sebességnél, 30000 óra élettartam mellett 30 °C-on
8000 N 100 ford/perc sebességnél, 10000 óra élettartam mellett 30 °C-on
Tehetetlenségi nyomaték: 4,695 kg.cm²
Folyamatos kimeneti nyomaték: 700 N.m 100 ford/perc sebességnél 30 °C-on
Maximális kimeneti nyomaték: 1120 N.m 100 ford/perc sebességnél 30 °C-on
Nettó tömeg: 22 kg
Kompatibilitási kód: GBX
Belső hossz: 153,5 mm
Környezeti jellemzők
Zajszint: 70 dB 1 m-en, terhelés nélkül
IP védettségi fokozat: Kimeneti tengely: IP54
Működési környezeti hőmérséklet: -25...90 °C
