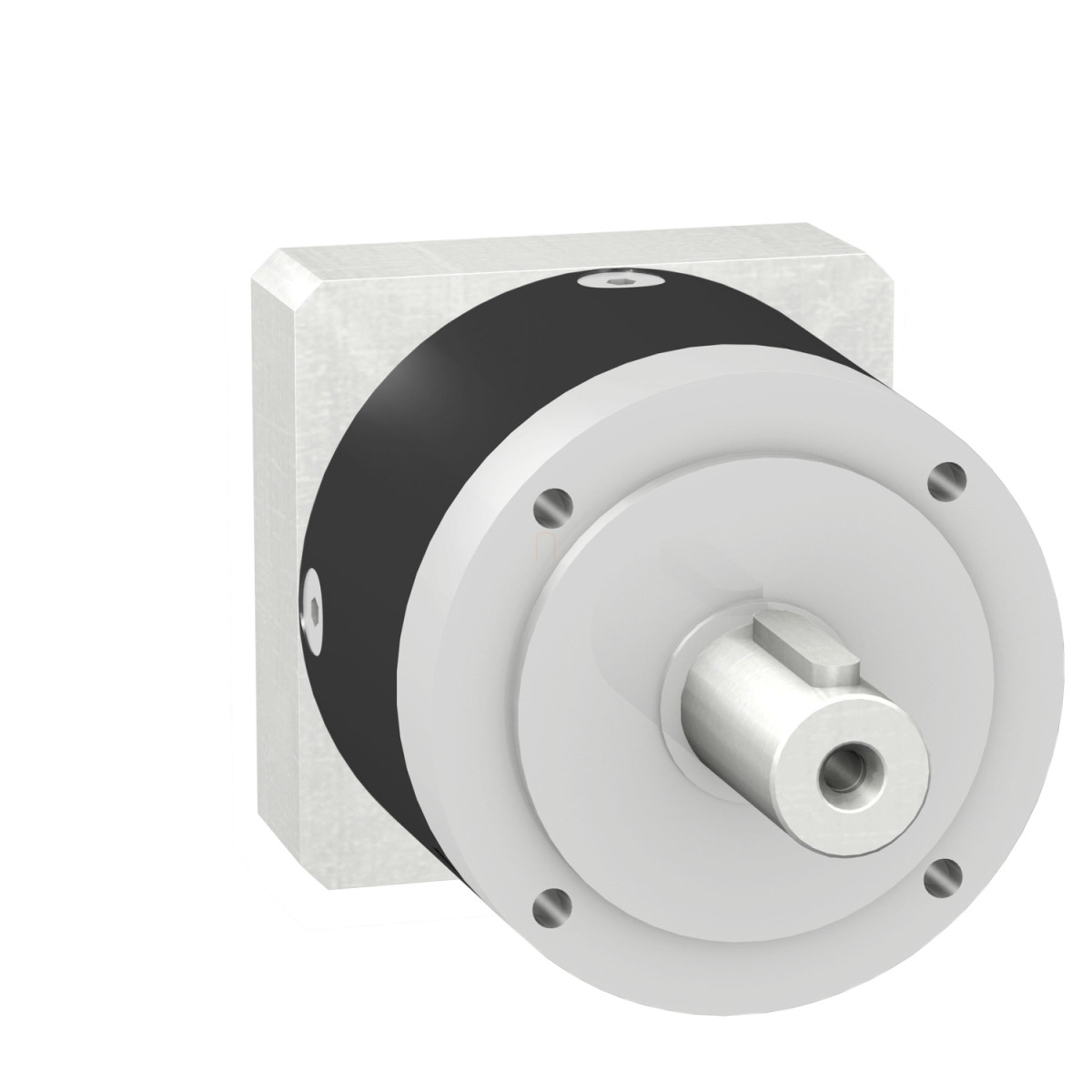

A Schneider Electric GBX1600081403F típusú bolygóműves hajtómű egyenes fogazással kiváló teljesítményt és megbízhatóságot kínál az automatizálási és motorvezérlési alkalmazásokban. Ez a precíziós hajtómű 160 mm-es külső átmérővel rendelkezik, és 8:1 áttételi aránnyal működik, ami ideális választás a nagyobb nyomatékot és pontosabb pozicionálást igénylő alkalmazásokban.
A GBX1600081403F hajtómű maximális torziós holtjátéka kevesebb mint 6 ívperc, ami rendkívül pontos pozicionálást tesz lehetővé. 38 N.m/arcmin torziós merevséggel rendelkezik, ami kiváló stabilitást biztosít terhelés alatt is. A hajtómű 450 N.m folyamatos kimeneti nyomatékot képes biztosítani 100 fordulat/perc sebességnél 30°C-on, míg maximális kimeneti nyomatéka eléri a 720 N.m-t ugyanezen feltételek mellett. Ez a teljesítmény lehetővé teszi nagy terhelésű alkalmazásokban történő felhasználását.
A GBX1600081403F kompatibilis számos Schneider Electric motorcsaláddal, beleértve a Lexium 62 ILM, Lexium 15, Lexium 52, Lexium 32 és Lexium 62 típusokat. Továbbá illeszthető a BSH (140 mm, 3 motortípus), BMH (140 mm, 3 motortípus), SH3, MH3 és ILM motorokhoz is, ami rendkívül sokoldalúvá teszi az ipari alkalmazásokban. Különösen ajánlott olyan területeken, ahol precíz mozgásvezérlés szükséges, például robotikában, CNC gépekben, csomagolástechnikában vagy egyéb nagy pontosságú ipari alkalmazásokban.
A hajtómű fekete anodizált alumínium házzal készül, tengelye C45 acélból. Élettartam-kenéssel van ellátva, így karbantartási igénye minimális. Szolgálati élettartama 30000 óra 100 fordulat/perc sebességnél 30°C-on, hatékonysága pedig rendkívül magas, 95%. A hajtómű bármilyen pozícióban felszerelhető, ami nagy rugalmasságot biztosít a tervezés és telepítés során. A GBX1600081403F jelentős radiális és axiális erőket képes elviselni: maximális radiális erő Fr 4200 N 100 ford/perc sebességnél (30000 óra élettartam mellett), illetve 6000 N 100 ford/perc sebességnél (10000 óra élettartam mellett). A maximális axiális erő Fa pedig 6000 N 100 ford/perc sebességnél 30000 óra élettartammal, vagy 8000 N 10000 óra élettartammal. Inerciája 4,695 kg.cm², ami hatékony energiaátvitelt tesz lehetővé. A hajtómű védettségi szintje a kimeneti tengelynél IP54, üzemi hőmérséklet-tartománya -25°C-tól 90°C-ig terjed, zajszintje pedig 70 dB 1 méter távolságból, terhelés nélkül mérve. A GBX1600081403F nettó tömege 18 kg, méretei pedig pontosan meghatározottak a műszaki dokumentációban, hogy segítsék a precíz tervezést és beépítést.
Schneider Electric Lexium 05 - GBX1600081403F -hajtómű, 160 mm, 8:1, integrált illesztős (BMI/BSH/BMH 1403) motorokhoz műszaki adatok
Általános jellemzők
Terméktípus: Bolygóműves hajtómű
Hajtómű típusa: Egyenes fogazású
Eszköz rövid neve: GBX
Hajtómű külső átmérője: 160 mm
Áttételi arány: 8:1
Kompatibilitás
Kompatibilis termékcsaládok: Lexium 62 ILM, Lexium 15, Lexium 52, Lexium 32, Lexium 62
Termékkompabilitás: BSH (140 mm, 3 motor stacks), BMH (140 mm, 3 motor stacks), SH3, MH3, ILM
Teljesítmény jellemzők
Maximális torziós holtjáték: 6 ívperc
Torziós merevség: 38 N.m/arcmin
Hatékonyság: 95%
Folyamatos kimeneti nyomaték: 450 N.m 100 ford/percnél 30°C-on
Maximális kimeneti nyomaték: 720 N.m 100 ford/percnél 30°C-on
Maximális radiális erő (Fr): 4200 N 100 ford/percnél, a kimeneti tengely közepén alkalmazva 30000 óra élettartammal 30°C-on, illetve 6000 N 100 ford/percnél 10000 óra élettartammal
Maximális axiális erő (Fa): 6000 N 100 ford/percnél 30000 óra élettartammal 30°C-on, illetve 8000 N 100 ford/percnél 10000 óra élettartammal 30°C-on
Tehetetlenségi nyomaték: 4,695 kg.cm²
Szerelési pozíció: Bármilyen pozíció
Élettartam: 30000 óra 100 ford/percnél 30°C-on
Fizikai jellemzők
Ház színe: Fekete
Ház anyaga: Fekete anodizált alumínium
Tengely anyaga: C 45
Kenés: Élettartam-kenés
Nettó tömeg: 18 kg
Környezeti paraméterek
Zajszint: 70 dB 1 m-ről, terhelés nélkül
IP védettségi fokozat: Kimeneti tengely: IP54
Üzemi környezeti hőmérséklet: -25...90°C
Méretek
Belső hossz: 104,0 mm
