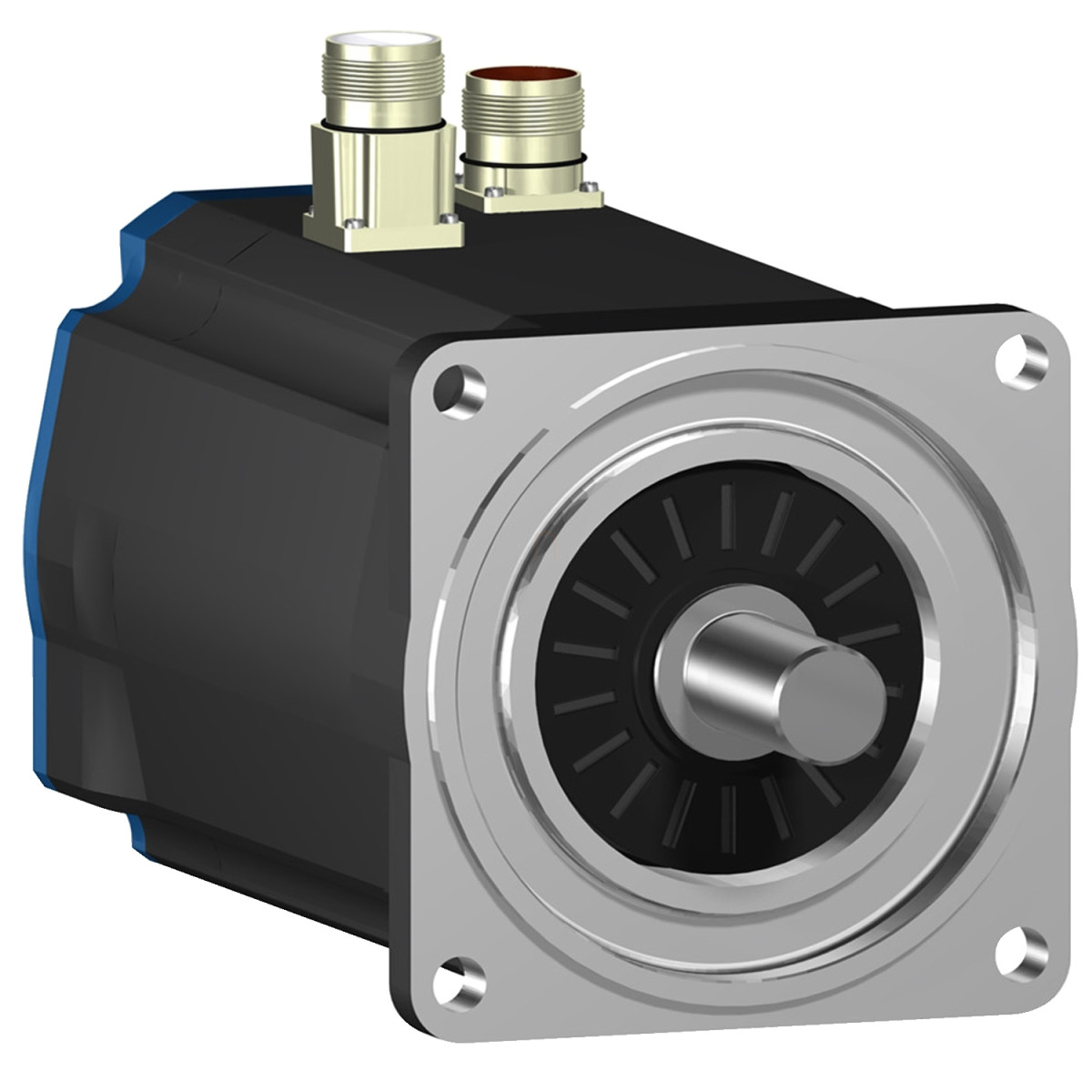

A Schneider Electric BSH1003P11A1A szervohajtás az ipari automatizálás élvonalbeli megoldása, amely kiemelkedő teljesítményt és precíziós vezérlést biztosít a legigényesebb alkalmazásokhoz. Ez a 100 mm-es BSH szervomotor a Lexium termékcsalád kiváló tagja, amely tökéletesen kompatibilis a Lexium 05, Lexium 15 és Lexium 32 hajtásrendszerekkel.
A BSH1003P11A1A motor impozáns műszaki paraméterekkel rendelkezik: maximális mechanikai fordulatszáma 6000 rpm, míg a névleges sebesség modellváltozattól függően 1500-6000 rpm között mozog. A folyamatos nyomaték értéke akár 8 Nm is lehet, ami biztosítja a megbízható működést még tartós terhelés mellett is. Csúcs nyomatékként pedig akár 28,3 Nm-t is képes produkálni rövid időre, ami különösen hasznos a gyors pozicionálást igénylő alkalmazásoknál. A motor névleges teljesítménye konfigurációtól függően 1100-2600 W között mozog, ami széles működési spektrumot tesz lehetővé.
A BSH1003P11A1A számos speciális műszaki jellemzővel büszkélkedhet. Reteszes tengelyvégződéssel rendelkezik, amely biztonságos és megbízható erőátvitelt tesz lehetővé. A tengely átmérője 19 mm, hossza pedig 40 mm. Az IP50 védettségi szint megfelelő védelmet biztosít por ellen, ami fontos szempont az ipari környezetben történő alkalmazás során. A motorhoz nem tartozik fék, de egyenes csatlakozókkal van felszerelve a könnyű telepítés érdekében. A visszacsatolásról egy SinCos Hiperface egyszeres forgású enkóder gondoskodik, amelynek felbontása lenyűgöző: 131072 pont/fordulat, ami extrém pontos pozicionálást tesz lehetővé.
Technikai specifikációit tovább vizsgálva: a motor 3 tekercskötegből áll, nyomatékállandója 1,22 Nm/A 120°C-on, visszaindukciós feszültség állandója 77 V/krpm ugyancsak 120°C-on. A motornak 4 pólusa van, a rotor tehetetlenségi nyomatéka 3,22 kg·cm². A motor állórészének ellenállása 1,43 Ohm 20°C-on, induktivitása 4,7 mH, elektromos időállandója pedig 6,15 ms. Hűtési rendszere természetes konvekción alapul, ami csökkenti a karbantartási igényeket. A motor teljes hossza 240,5 mm, nettó súlya 7,4 kg. Központosító gallér átmérője 95 mm, mélysége 3,5 mm. A rögzítőfuratok száma 4, átmérőjük 9 mm, és 115 mm-es körön helyezkednek el.
Schneider Electric Lexium 05 - BSH1003P11A1A -BSH szervomotor, 100 mm, max 2600 W, 8 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 6000 rpm
Folyamatos nyomaték: 7.8 N.m (LXM05CD28M2, 200...240 V, egyfázisú), 8 N.m (LXM32.D30N4, 400 V, háromfázisú)
Csúcs nyomaték: 28.3 N.m (LXM32.D30N4, 400 V, háromfázisú), 19.69 N.m (LXM05CD28M2, 200...240 V, egyfázisú)
Teljesítmény jellemzők
Névleges kimeneti teljesítmény: 2600 W (LXM32.D30N4, 480 V, háromfázisú), 1100 W (LXM05CD28M2, 200...240 V, egyfázisú)
Névleges nyomaték: 6.3 N.m (LXM32.D30N4, 400 V, háromfázisú), 6.73 N.m (LXM05CD28M2, 200...240 V, egyfázisú)
Névleges sebesség: 2500 rpm (LXM15LD21M3, 230 V, háromfázisú), 1500 rpm (LXM05CD28M2, 200...240 V, egyfázisú)
Kompatibilitás
Termékkompatibilitás: LXM05, LXM15, LXM32 sorozatú hajtások
Termékcsalád kompatibilitás: Lexium 32, Lexium 15, Lexium 05
Fizikai jellemzők
Tengelyvég típusa: Reteszes
IP védettségi fokozat: IP50 szabvány
Sebesség-visszacsatolás felbontása: 131072 pont/fordulat
Rögzítőfék: Nélkül
Rögzítési mód: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Elektromos paraméterek
Maximális tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóhelyzeti áram: 6.6 A
Maximális folyamatos teljesítmény: 3.14 W
Maximális áram: 28.3 A
Maximális tartós áram: 28.3 A
Kapcsolási frekvencia: 8 kHz
Motortechnikai jellemzők
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 19 mm
Tengelyhossz: 40 mm
Reteszhorony szélessége: 30 mm
Visszacsatolás típusa: Egyszeres forgású SinCos Hiperface
Motorkarima mérete: 100 mm
Motor tekercsköteg száma: 3
Nyomatékállandó: 1.22 N.m/A 120 °C-on
Visszaindukciós feszültség állandó: 77 V/krpm 120 °C-on
Motor pólusainak száma: 4.0
Rotor tehetetlenségi nyomatéka: 3.22 kg.cm²
Állórész ellenállása: 1.43 Ohm 20 °C-on
Állórész induktivitása: 4.7 mH 20 °C-on
Állórész elektromos időállandója: 6.15 ms 20 °C-on
Maximális radiális erő: 1050 N 1000 rpm-nél, 660 N 4000 rpm-nél
Maximális axiális erő: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Mechanikai méretek
Hosszúság: 240.5 mm
Központosító gallér átmérője: 95 mm
Központosító gallér mélysége: 3.5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok köre: 115 mm
Nettó tömeg: 7.4 kg
