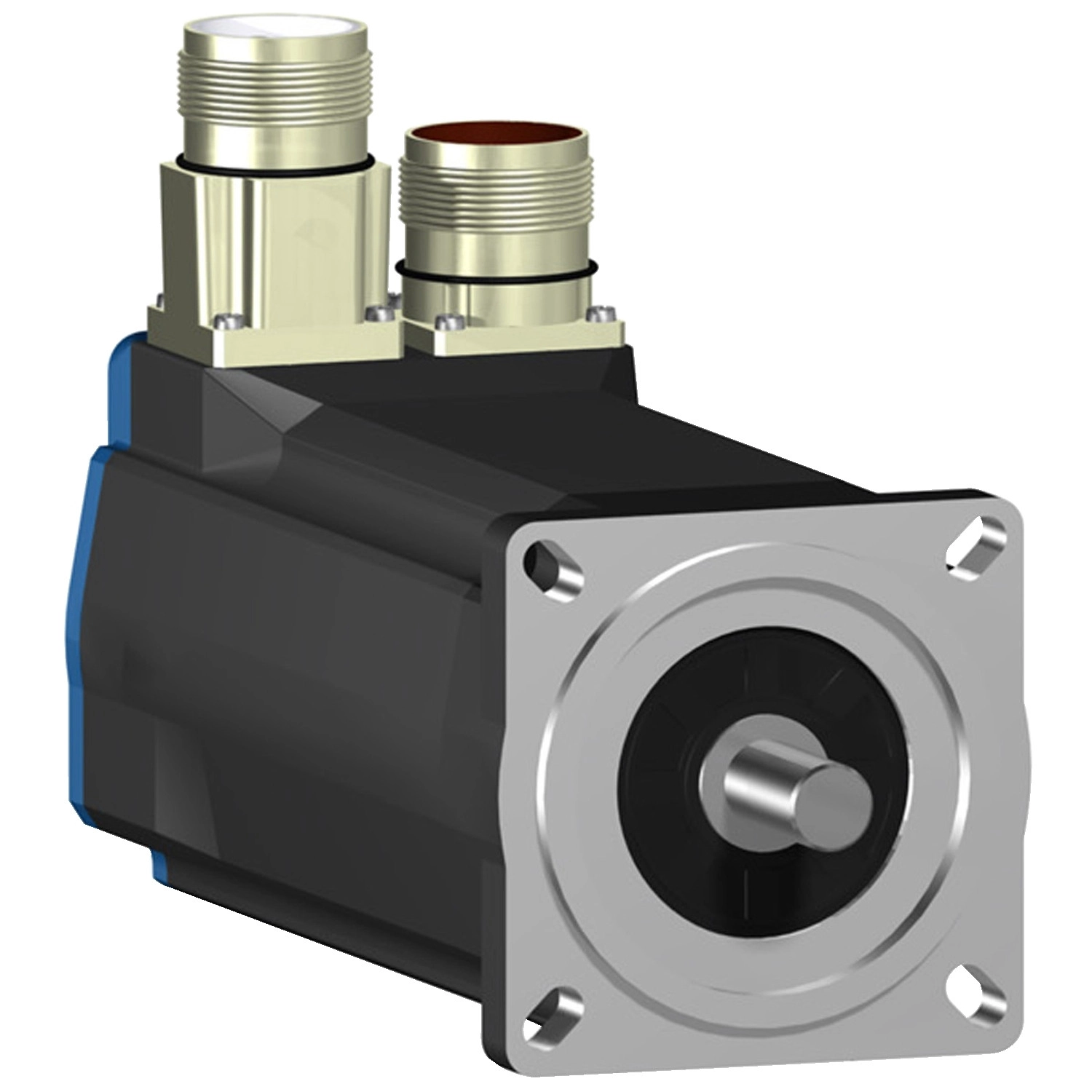

Schneider Electric Lexium 05 - BSH0703P31A1A - BSH szervomotor, 70 mm, max 1300 W, 3,1 Nm, IP65, retesszel, fék nélkül, 32 szervohajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BSH szervomotor 70 mm-es kompakt kivitelben készül, amely megkönnyíti a beépítést szűkebb helyekre is. A motor 1,1 Nm névleges nyomatékkal rendelkezik 3000 rpm fordulatszám mellett, de a különböző hajtáskombinációkkal eltérő teljesítményjellemzőket érhet el. Például LXM32.D18N4 szervomeghajtóval párosítva akár 3,1 Nm folyamatos nyomaték és 11,3 Nm csúcsnyomaték is elérhető. A motor maximális mechanikai fordulatszáma 8000 rpm, ami rendkívüli rugalmasságot biztosít különböző alkalmazási területeken. A motor 400V és 480V háromfázisú tápfeszültséggel is használható, a névleges kimeneti teljesítmény pedig elérheti az 1300 W-ot is a megfelelő hajtással kombinálva.
Az IP65-ös védettség biztosítja a motor megbízható működését poros, nedves környezetben is, opcionálisan akár IP67 védettség is elérhető a megfelelő kiegészítő készlet használatával. A motor reteszes tengelyvégződéssel van ellátva, amely 14 mm átmérőjű és 30 mm hosszú, megkönnyítve ezzel a különböző hajtáselemek csatlakoztatását. A motor egyenes csatlakozókkal rendelkezik, amely egyszerűsíti a telepítést és a kábelezést. A visszacsatolást egy nagy felbontású, 131072 impulzus/fordulat pontosságú SinCos Hiperface enkóder biztosítja, amely kiváló pozícionálási képességet eredményez.
A BSH0703P31A1A szervomotor teljes hossza 220 mm, tömege pedig 3,62 kg. A motor természetes légáramlással hűti magát, nincs szüksége kiegészítő hűtésre a normál működéshez. A motor forgórész tehetetlensége 0,58 kg.cm², ami gyors indulást és fékezést tesz lehetővé. A motor állandósult állapotú áramfelvétele 4,1 A, maximális áramfelvétele pedig 17 A. A nyomatékállandó 0,78 N.m/A 120 °C-on, a feszültségállandó pedig 49 V/krpm szintén 120 °C-on.
A Schneider Electric BSH0703P31A1A szervomotor kompatibilis a Lexium 05, Lexium 15 és Lexium 32 hajtáscsaládokkal, így rugalmasan illeszthető a meglévő vagy tervezett automatizálási rendszerekbe. Ez a sokoldalúság, a kompakt méret és a nagy teljesítmény teszi ezt a motort ideális választássá a modern ipari alkalmazásokhoz, különösen olyan területeken, ahol fontos a precizitás és a megbízhatóság, mint például a csomagolóipar, a robotika, a szerszámgépek vagy az anyagmozgató berendezések.
Schneider Electric Lexium 05 - BSH0703P31A1A -BSH szervomotor, 70 mm, max 1300 W, 3,1 Nm, IP65, retesszel, fék nélkül, 32 szervohajtáshoz műszaki adatok
Főbb jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 8000 rpm
Folyamatos nyomaték: Változó értékek a hajtástól függően, 1,1 Nm-től 3,1 Nm-ig
Csúcsnyomaték: Változó értékek a hajtástól függően, 3,3 Nm-től 11,3 Nm-ig
Névleges paraméterek
Névleges kimeneti teljesítmény: 750 W - 1300 W (hajtástól függően)
Névleges nyomaték: 1,12 Nm - 2,44 Nm (hajtástól függően)
Névleges sebesség: 3000 rpm (alapértelmezett), de akár 8000 rpm-ig (hajtástól függően)
Kompatibilitás
Termék kompatibilitás: Lexium 05, Lexium 15 és Lexium 32 hajtáscsaláddal
Tápfeszültség: Max 480 V
Hálózati fázisok száma: Háromfázis
Mechanikai adatok
Tengelyvég: Reteszes
IP védettség: IP65 standard (IP67 elérhető külön készlettel)
Sebességvisszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Rögzítési támogatás: Nemzetközi standard karima
Elektromos csatlakozás: Egyenes csatlakozók
Villamos paraméterek
Folyamatos állórész áram: 4,1 A
Maximum folyamatos teljesítmény: 1,7 W
Maximális áram: 15,2 A - 17 A (hajtástól függően)
Maximális állandó áram: 17 A
Kapcsolási frekvencia: 8 kHz
Mechanikai kialakítás
Tengely átmérő: 14 mm
Tengely hossz: 30 mm
Retesz szélesség: 20 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor karima mérete: 70 mm
Motor tekercseinek száma: 3
Egyéb paraméterek
Nyomatékállandó: 0,78 N.m/A 120 °C-on
Feszültségállandó: 49 V/krpm 120 °C-on
Motor pólusok száma: 3,0
Forgórész tehetetlensége: 0,58 kg.cm²
Állórész ellenállás: 2,7 Ohm 20 °C-on
Állórész induktivitás: 7,3 mH 20 °C-on
Hűtés típusa: Természetes konvekció
Hosszúság: 220 mm
Nettó tömeg: 3,62 kg
