A Schneider Electric BSH0553T11A1A típusú szervomotor a Lexium 05 termékcsalád kiváló minőségű, kompakt kialakítású tagja, amelyet precíziós mozgásvezérlési alkalmazásokhoz fejlesztettek ki. Ez a 55 mm-es karimával rendelkező szervomotor kiváló dinamikus tulajdonságokkal bír, és számos iparági alkalmazásban megállja a helyét, ahol pontos pozicionálás és megbízható teljesítmény szükséges.
A BSH0553T11A1A modell kiemelkedő műszaki paraméterekkel rendelkezik, amelyek biztosítják a magas szintű teljesítményt. A motor 1,3 Nm folyamatos állónyomatékkal és akár 3,31 Nm csúcs állónyomatékkal bír, amely ideálissá teszi olyan alkalmazásokhoz, ahol rövid idejű, nagy erejű gyorsítások szükségesek. A maximális mechanikai fordulatszám 9000 rpm, míg a névleges fordulatszáma 3000 rpm. A motor névleges teljesítménye 350 W, de egyes konfiguráció esetén akár 550 W is lehet. Ez a teljesítmény tökéletesen elegendő a legtöbb precíziós alkalmazáshoz, mint például csomagológépek, kisebb robotok vagy automatizált gyártósorok komponenseihez.
A BSH szervomotor rendkívül sokoldalú, különböző tápellátási opciókkal kompatibilis. Használható 110...120 V egyfázisú, 200...240 V egyfázisú, valamint 200...240 V háromfázisú tápellátással is, különböző Lexium szervohajtásokkal párosítva, mint például LXM05AD17F1, LXM05AD17M2, LXM05AD17M3X, LXM05BD17F1, LXM05BD17M2, LXM05BD17M3X, LXM05CD17F1, LXM05CD17M2, LXM05CD17M3X, LXM32.D18M2 vagy LXM32.U90M2. Ez a kompatibilitás lehetővé teszi, hogy a motor különböző vezérlési környezetekbe integrálható legyen. A motor IP50 védelmi fokozattal rendelkezik, ami megfelelő védelmet biztosít por ellen, ugyanakkor megkönnyíti a hűtést. A természetes konvekciós hűtés elegendő a motor megfelelő hőmérsékletének fenntartásához normál üzemi körülmények között.
A BSH0553T11A1A precíziós pozicionálását a Single turn SinCos Hiperface visszacsatolás biztosítja, amely 131072 pont/fordulat felbontással rendelkezik, és mindössze 1,4° szöghibával működik. A motor 9 mm átmérőjű, 20 mm hosszú, reteszelt tengelyvéggel rendelkezik (retesz szélessége 12 mm), amely lehetővé teszi a biztonságos és pontos mechanikai csatlakozást. A motor egyenes csatlakozókkal van felszerelve, és nincs beépített fékrendszere. A méretei kompaktak, 176,5 mm teljes hosszal, ami lehetővé teszi a beépítést szűk helyekre is. A nemzetközi szabvány szerinti karimával ellátott motor 4 darab 5,5 mm átmérőjű furattal szerelhető, amelyek 63 mm-es körön helyezkednek el. A centrálóperem átmérője 40 mm, mélysége 2 mm. Ezek a szerelési jellemzők biztosítják a pontos beállítást és a megbízható működést még nagy sebességeknél is. A motor további műszaki jellemzői között szerepel a 0,39 Nm/A nyomatékállandó 120 °C-on, 22 V/krpm ellenelektromotoros erő állandó, 3,1 Ohm állórész ellenállás és 3,9 mH állórész induktancia 20 °C-on. Az állórész elektromos időállandója 2,39 ms. A motor forgórészének tehetetlenségi nyomatéka 0,134 kg·cm², ami gyors indítást és megállást tesz lehetővé.

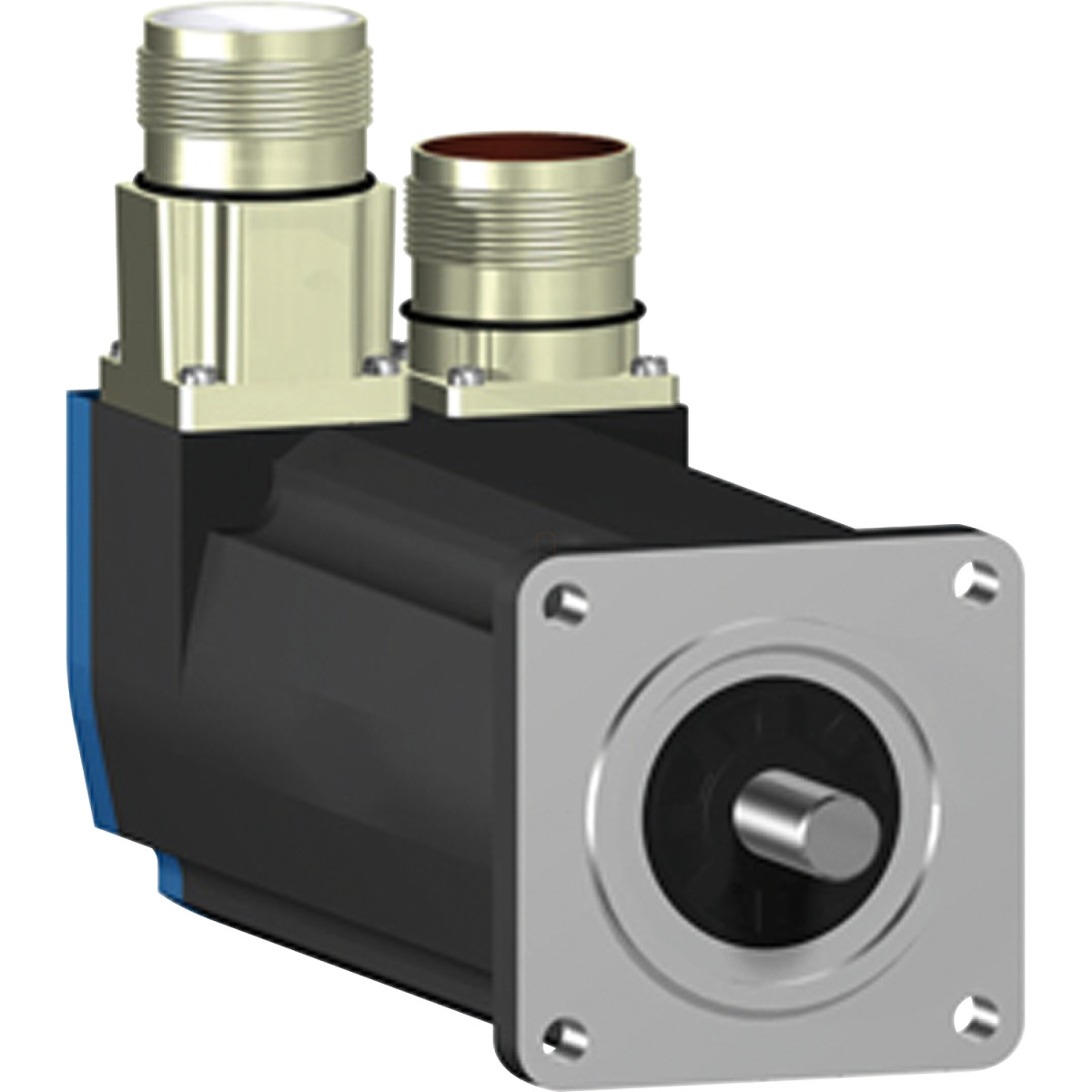

Schneider Electric Lexium 05 - BSH0553T11A1A -BSH szervomotor, 55 mm, max 550 W, 1,2 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz műszaki adatok
Főbb jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai sebesség: 9000 rpm
Folyamatos állónyomaték: 1,3 Nm (LXM05 hajtásokkal), 1,2 Nm (LXM32 hajtásokkal)
Csúcs állónyomaték: 3,31 Nm (LXM05 hajtásokkal), 3,0-3,3 Nm (LXM32 hajtásokkal)
Névleges kimeneti teljesítmény: 350 W (LXM05 hajtásokkal), 550 W (LXM32.U90M2 esetén)
Névleges nyomaték: 1,1 Nm (LXM05 hajtásokkal), 0,84-1,14 Nm (LXM32 hajtásokkal)
Névleges fordulatszám: 3000 rpm (LXM05 hajtásokkal), 6000 rpm (LXM32.U90M2 esetén)
Termék kompatibilitás
Kompatibilis hajtások: LXM05AD17F1 (110...120 V egyfázisú), LXM05AD17M2 (200...240 V egyfázisú), LXM05BD17F1 (110...120 V egyfázisú), LXM05BD17M2 (200...240 V egyfázisú), LXM05CD17F1 (110...120 V egyfázisú), LXM05CD17M2 (200...240 V egyfázisú), LXM32.U90M2 (230 V egyfázisú), LXM32.D18M2 (115 V egyfázisú), LXM05AD17M3X (200...240 V háromfázisú), LXM05BD17M3X (200...240 V háromfázisú), LXM05CD17M3X (200...240 V háromfázisú)
Termékcsalád kompatibilitás: Lexium 32, Lexium 05
Műszaki paraméterek
Tengelyvég: Reteszes
IP védelmi fokozat: IP50 szabvány
Sebesség-visszacsatolás felbontása: 131072 pont/fordulat
Rögzítőfék: Nélküle
Szerelési támasz: Nemzetközi szabvány szerinti karima
Elektromos csatlakozás: Egyenes csatlakozók
Maximum tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 3,1 A
Maximális folyamatos teljesítmény: 0,97 W
Maximális áramerősség (Irms): 11,9 A (LXM05 hajtásokkal), 9-10 A (LXM32 hajtásokkal)
Maximális tartós áram: 11,9 A
Kapcsolási frekvencia: 8 kHz
Mechanikai jellemzők
Másodlagos tengely: Másodlagos tengelyvég nélkül
Tengely átmérő: 9 mm
Tengely hossza: 20 mm
Retesz szélessége: 12 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor perem mérete: 55 mm
Motoregységek száma: 3
Nyomaték állandó: 0,39 Nm/A 120 °C-on
Visszaindukált feszültség állandó: 22 V/krpm 120 °C-on
Motor pólusok száma: 3,0
Forgórész tehetetlensége: 0,134 kg·cm²
Állórész ellenállás: 3,1 Ohm 20 °C-on
Állórész induktivitás: 3,9 mH 20 °C-on
Állórész elektromos időállandó: 2,39 ms 20 °C-on
Egyéb adatok
Maximális radiális erő (Fr): 190 N 8000 rpm-nél, 200 N 7000 rpm-nél, 210 N 6000 rpm-nél, 230 N 5000 rpm-nél, 240 N 4000 rpm-nél, 270 N 3000 rpm-nél, 310 N 2000 rpm-nél, 390 N 1000 rpm-nél
Maximális axiális erő (Fa): 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 176,5 mm
Központosító gallér átmérője: 40 mm
Központosító gallér mélysége: 2 mm
Szerelőfuratok száma: 4
Szerelőfuratok átmérője: 5,5 mm
Szerelőfuratok körátmérője: 63 mm
Nettó tömeg: 1,76 kg
Méretezési referencia: BSH0553T
Szöghiba pontossága: 1,4 °
