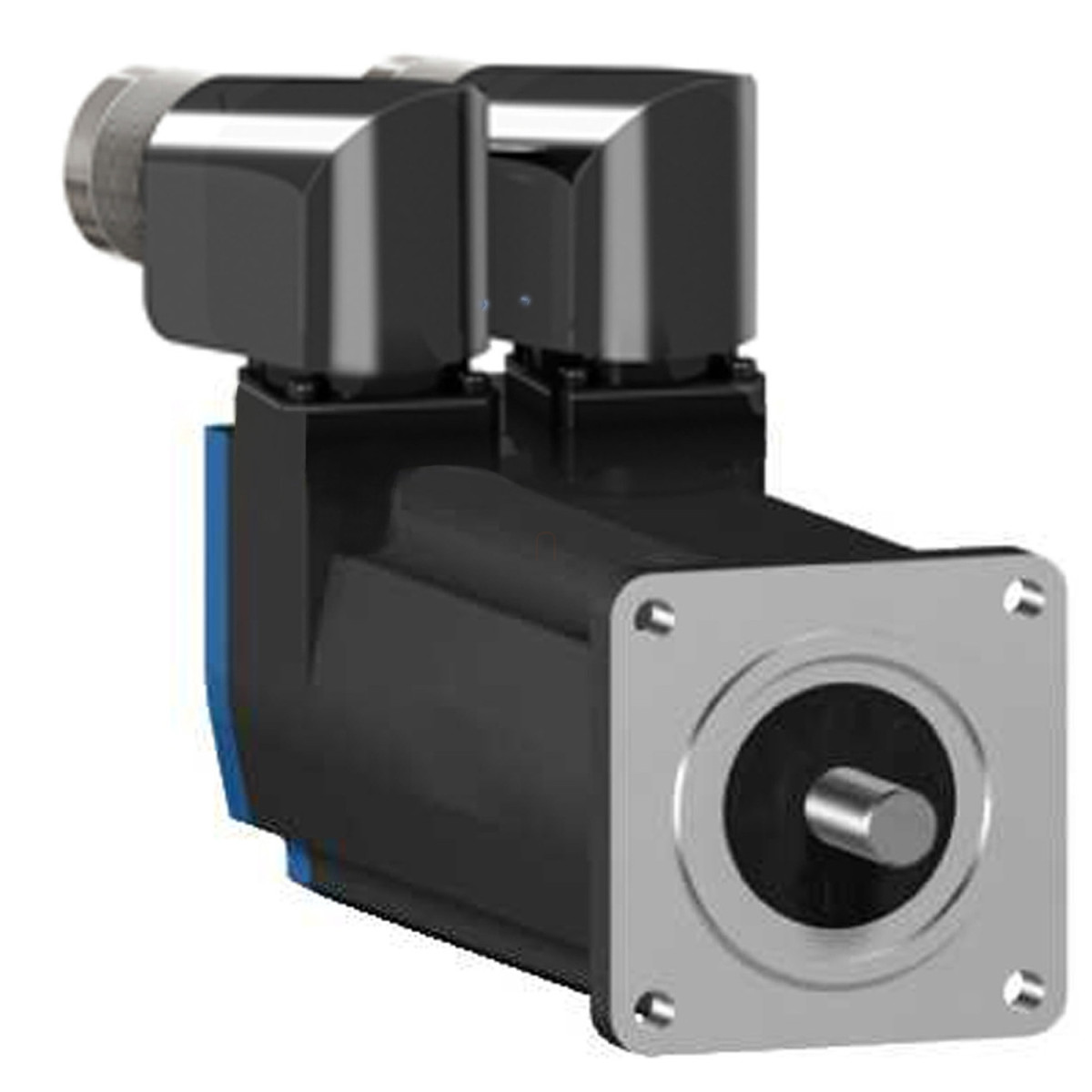

Schneider Electric Lexium 05 - BSH0553P12F2A - BSH szervomotor, 55 mm, max 400 W, 1,05 Nm, IP50, retesszel, fékkel, 32 szervohajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BSH0553P12F2A egy 55 mm-es méretű szervomotor, amely 1,3 Nm folyamatos nyomatékot biztosít 3000 rpm névleges fordulatszám mellett. A motor maximum 9000 rpm mechanikai sebességre képes, ami rendkívüli rugalmasságot nyújt különböző ipari alkalmazásokban. Az egység reteszelt tengelykialakítással rendelkezik, ami biztonságos és stabil tengelykapcsolatot tesz lehetővé. A beépített fékrendszernek köszönhetően a motor 0,8 Nm tartó nyomatékot biztosít, amikor a fék aktiválva van, ezáltal megakadályozza a nem kívánt mozgást áramkimaradás vagy leállás esetén.
A BSH0553P12F2A szervomotor nagy pontosságú pozícionálást tesz lehetővé a Multiturn SinCos Hiperface visszacsatolási rendszerének köszönhetően, amely 131072 pont/fordulat × 4096 fordulat felbontással rendelkezik. Ez a motor kompatibilis számos Lexium hajtással, beleértve a Lexium 05, Lexium 15 és Lexium 32 családot, ami rugalmas integrációs lehetőségeket biztosít különböző vezérlési architektúrákban. A termék IP50-es védettséggel rendelkezik, ami megfelelő védelmet nyújt por ellen, ugyanakkor professzionális, kontrollált környezetben történő használatra tervezték. A motor forgatható, derékszögű csatlakozókkal van felszerelve, ami megkönnyíti a kábelezést és a telepítést különböző beépítési helyzetekben.
Műszaki szempontból a BSH0553P12F2A kiemelkedő specifikációkkal rendelkezik. A motor 0,7 N.m/A nyomaték-konstanssal rendelkezik 120 °C-on, és 41 V/krpm visszaindukált feszültség konstanssal. A forgórész tehetetlensége 0,1553 kg.cm², ami gyors gyorsulást és fékezést tesz lehetővé. A motor állórész ellenállása 10,4 Ohm 20 °C-on, az állórész induktivitása pedig 13,02 mH 20 °C-on, ami 2,4 ms elektromos időállandót eredményez. A maximális radiális erő (Fr) terhelhetőség a fordulatszámtól függ, 1000 rpm-nél 390 N, 3000 rpm-nél 270 N. A motor nemzetközi szabványos peremmel rendelkezik a könnyű szerelhetőség érdekében, a középponti gallér átmérője 40 mm, mélysége 2 mm. A rögzítő furatok körének átmérője 63 mm, és a termék 4 darab 5,5 mm átmérőjű rögzítő furattal rendelkezik. A tengelyátmérő 9 mm, a tengely hossza 20 mm, a retesz szélessége pedig 12 mm.
Schneider Electric Lexium 05 - BSH0553P12F2A -BSH szervomotor, 55 mm, max 400 W, 1,05 Nm, IP50, retesszel, fékkel, 32 szervohajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 9000 rpm
Folyamatos nyomaték: 1,3 Nm (különböző tápfeszültség és hajtás kombinációkkal)
Csúcsnyomaték: 2,7 Nm - 3,87 Nm (a tápfeszültségtől és a hajtás típusától függően)
Névleges kimeneti teljesítmény: 350 W - 670 W (a hajtás típusától és tápfeszültségtől függően)
Műszaki paraméterek
Névleges nyomaték: 0,65 Nm - 1,1 Nm (a tápfeszültségtől és hajtástól függően)
Névleges sebesség: 3000 rpm (Lexium 05, 15 hajtásokkal), 6000 rpm (Lexium 32 hajtással), 8000 rpm (LXM15LD10N4 hajtással)
Termék kompatibilitás: Lexium 05, Lexium 15, Lexium 32 hajtások különböző feszültségszinteken
Tengelyvég: Reteszelt
IP védettség: IP50 szabvány
Sebesség visszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat
Tartófék: Beépített fékkel
Szerelési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő információk
Sorozat kompatibilitás: Lexium 05, Lexium 15, Lexium 32
Max. tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos áram: 1,7 A
Maximális folyamatos teljesítmény: 0,97 W
Maximális áramerősség (Irms): 6,5 A - 8,7 A (hajtástól függően)
Maximális állandó áramerősség: 6,5 A
Kapcsolási frekvencia: 8 kHz
Fizikai jellemzők
Tengelyátmérő: 9 mm
Tengely hossza: 20 mm
Retesz szélessége: 12 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 0,8 Nm tartófék
Motor perem mérete: 55 mm
Motor stackek száma: 3
Nyomaték állandó: 0,7 Nm/A 120 °C-on
Visszaindukált feszültség állandó: 41 V/krpm 120 °C-on
Rotor tehetetlensége: 0,1553 kg.cm²
Állórész ellenállása: 10,4 Ohm 20 °C-on
Állórész induktivitása: 13,02 mH 20 °C-on
Állórész elektromos időállandója: 2,4 ms 20 °C-on
Hosszúság: 203 mm
Nettó tömeg: 1,9 kg
