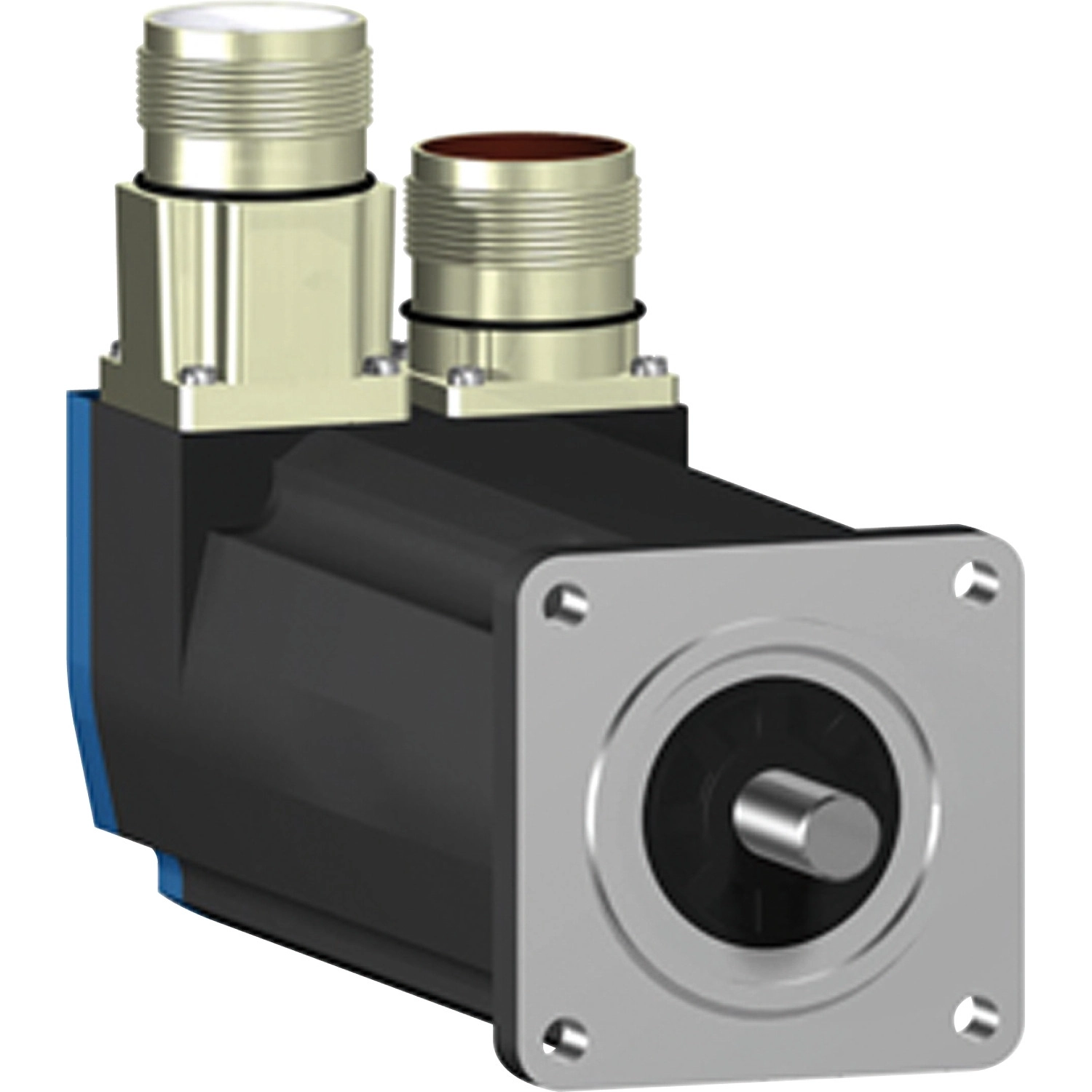

Schneider Electric Lexium 05 - BSH0553P12A1A - BSH szervomotor, 55 mm, max 400 W, 1,05 Nm, IP50, retesszel, fék nélkül, 32 szervohajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BSH0553P12A1A modell számos kiemelkedő műszaki jellemzővel rendelkezik, amelyek alkalmassá teszik különböző ipari környezetben való használatra. A motor 3000 rpm nominális fordulatszámmal működik, miközben akár 9000 rpm maximális mechanikai sebességet is elérhet. A motor folyamatos álló nyomatéka 1,3 Nm, míg a csúcs álló nyomatéka akár 3,87 Nm is lehet, ami kiváló dinamikus teljesítményt biztosít. A névleges kimeneti teljesítménye 350-670 W között mozog a különböző vezérlőkkel párosítva, míg névleges nyomatéka 1,1 Nm körül alakul. A BSH0553P12A1A motor kompatibilis többek között a Lexium 05, Lexium 15 és Lexium 32 szervohajtásokkal, így rugalmasan illeszthető különböző vezérlőrendszerekbe.
A motor konstrukciós kialakítása is figyelemre méltó. A 9 mm átmérőjű, 20 mm hosszú reteszelt tengelyvég stabil mechanikai kapcsolatot biztosít. A visszacsatolásról egy nagy felbontású Multiturn SinCos Hiperface enkóder gondoskodik, amely 131072 pont/fordulat × 4096 fordulat felbontást kínál, ami rendkívül precíz pozícionálást tesz lehetővé. A motor IP50-es védelmi fokozata alapszintű por elleni védelmet nyújt. A motor természetes konvekcióval hűtött, ami csendes működést biztosít. A 176,5 mm teljes hosszúságú motor tömege 1,76 kg. A 40 mm átmérőjű központosító gallér és a 63 mm átmérőjű körön elhelyezkedő 4 db 5,5 mm átmérőjű rögzítőfurat szabványos felszerelést tesz lehetővé.
A BSH0553P12A1A szervomotor villamos jellemzői is kiemelkedőek. A motor 3 fázisú táplálással működik, maximális tápfeszültsége 480 V. A folyamatos állóáram 1,7 A, míg a maximális áram típustól függően 6-8,7 A között mozog. A nyomaték állandó értéke 0,7 Nm/A 120 °C-on, a motor feszültség állandója pedig 41 V/krpm. Az állórész ellenállása 10,4 Ohm, induktivitása 13,02 mH 20 °C-on. A motor elektromos időállandója 2,4 ms. A rotor tehetetlenségi nyomatéka 0,134 kg·cm². A motor radiális terhelhetősége fordulatszámtól függően 190-390 N között változik. A maximális axiális erő a radiális erő 0,2-szerese. A motor pontossági hibája 1,4°. A BSH0553P12A1A szervomotor egyenes csatlakozókkal rendelkezik, ami egyszerűsíti a bekötést és a telepítést.
BSH0553P12A1A műszaki adatok
Általános jellemzők
Eszköz rövidnév: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 9000 rpm
Folyamatos álló nyomaték: 1,05 N.m - 1,3 N.m (különböző hajtásokkal)
Csúcs álló nyomaték: 2,7 N.m - 3,87 N.m (különböző hajtásokkal)
Névleges kimeneti teljesítmény: 340 W - 670 W (különböző hajtásokkal)
Névleges nyomaték: 0,65 N.m - 1,1 N.m (különböző hajtásokkal)
Névleges fordulatszám: 3000 rpm (LXM05 sorozat), 6000 rpm (LXM32 sorozat), 8000 rpm (LXM15LD10N4)
Kompatibilitás és kivitel
Termék kompatibilitás: Lexium 05, Lexium 15, Lexium 32 sorozatú hajtások
Tengelyvég: Reteszelt
IP védettségi fokozat: IP50 szabvány
Sebesség visszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat
Rögzítő fék: Nélküle
Rögzítési felület: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Villamos paraméterek
Tápfeszültség maximum: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos álló áram: 1,7 A
Maximális folyamatos teljesítmény: 0,97 W
Maximális áram Irms: 6,5 A - 8,7 A (különböző hajtásokkal)
Maximális állandó áram: 6,5 A
Kapcsolási frekvencia: 8 kHz
Mechanikai jellemzők
Tengely átmérő: 9 mm
Tengely hossz: 20 mm
Retesz szélesség: 12 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Motor karima méret: 55 mm
Motor tekercselések száma: 3
Nyomaték állandó: 0,7 N.m/A 120 °C-on
Feszültség állandó: 41 V/krpm 120 °C-on
Motor pólusok száma: 3.0
Rotor tehetetlenség: 0,134 kg.cm²
Állórész ellenállás: 10,4 Ohm 20 °C-on
Állórész induktivitás: 13,02 mH 20 °C-on
Állórész elektromos időállandó: 2,4 ms 20 °C-on
Mechanikai terhelhetőség és méretek
Maximális radiális erő Fr: 190 N - 390 N (fordulatszámtól függően)
Maximális axiális erő Fa: 0,2 × Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 176,5 mm
Központosító gallér átmérő: 40 mm
Központosító gallér mélység: 2 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok körátmérője: 63 mm
Nettó tömeg: 1,76 kg
Méretezési referencia: BSH0553P
Hálózati fázisok száma: 3
Szögpontosság: 1,4 °
Tekercs hőmérséklet max.: 120 °C
Mágnes hőmérséklet max.: 100 °C
Mágnes hőmérséklet szobahőm.: 20 °C
