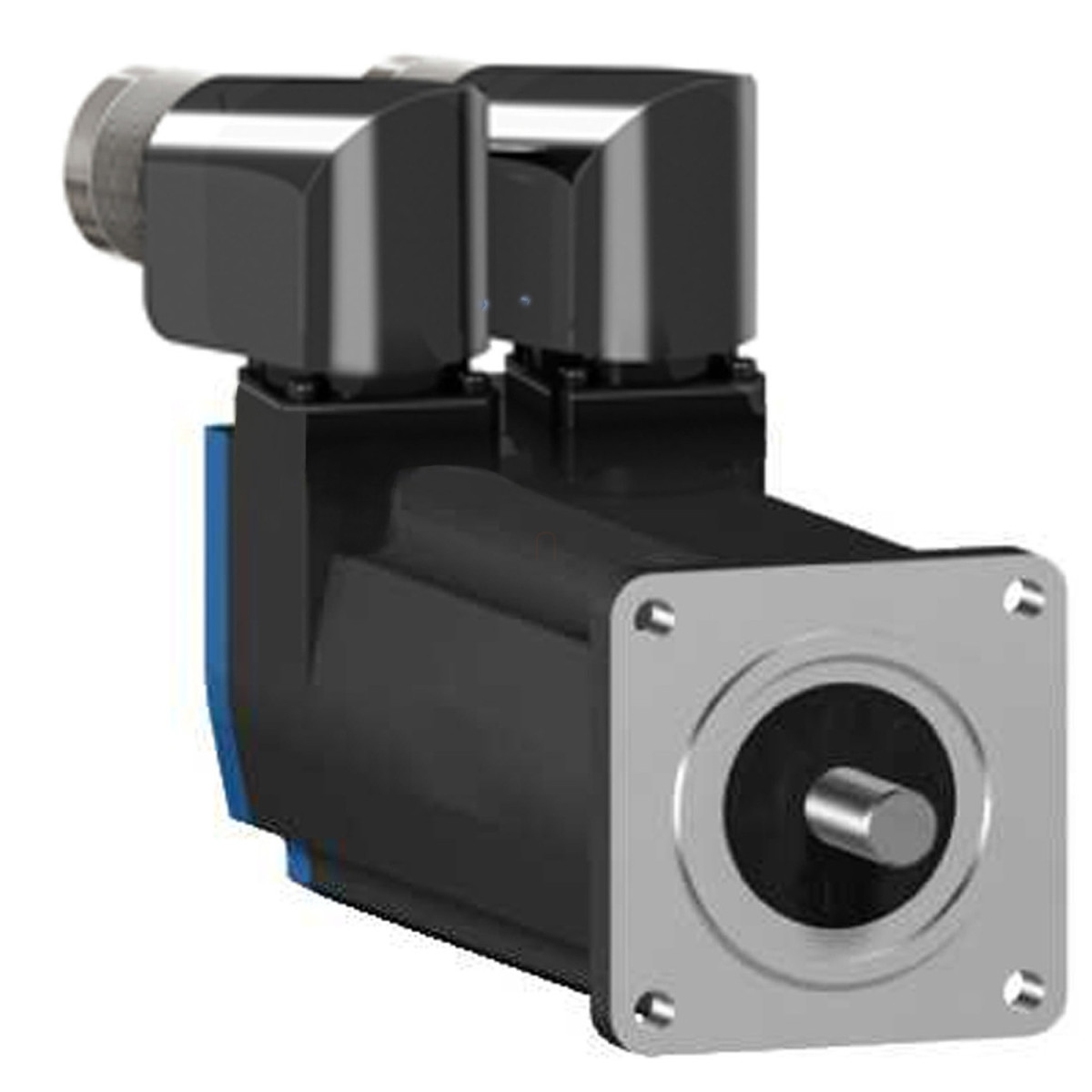

A Schneider Electric BSH0552P12A2A szervo motorja a Lexium 05 termékcsalád kiváló minőségű tagja, amely kiemelkedő teljesítményt és pontosságot kínál az automatizálási feladatokhoz. Ez a kompakt, 55 mm-es karimával rendelkező motor ideális választás precíziós pozicionáláshoz és sebességszabályozáshoz az ipari alkalmazások széles körében.
A BSH0552P12A2A motor 0,9 Nm folyamatos nyomatékot biztosít 4000 rpm névleges fordulatszám mellett, ami kiváló reakcióidőt és dinamikus teljesítményt garantál. Maximális mechanikai sebessége eléri a 9000 rpm-et, így a nagy sebességű alkalmazásokhoz is megfelelő. A motor IP50 védettségi szinttel rendelkezik, amely védettséget biztosít por behatolása ellen, így ideális ipari környezetben történő használatra. A motor reteszelt tengelyvéggel rendelkezik, ami pontos és megbízható erőátvitelt tesz lehetővé, valamint nincs beépített fékkel, így a felhasználó a konkrét alkalmazáshoz illeszkedő fékmegoldást választhat.
A BSH0552P12A2A szervo motor nagypontosságú Multiturn SinCos Hiperface visszacsatolással rendelkezik, amely 131072 pont/fordulat x 4096 fordulat felbontást biztosít. Ez kivételesen pontos pozicionálást és sebességszabályozást tesz lehetővé, ami kritikus jelentőségű a nagypontosságú gyártási folyamatokban. A motor 9 mm átmérőjű tengellyel és 20 mm-es tengelyhosszal rendelkezik, a retesz szélessége 12 mm. A motor kompatibilis a Lexium 05, Lexium 15 és Lexium 32 szervohajtásokkal, ami rugalmas integrációt tesz lehetővé a meglévő automatizálási rendszerekbe. Az elektronikus kapcsolatok forgatható, derékszögű csatlakozókkal vannak kialakítva, ami egyszerűsíti a telepítést és csökkenti a kábelezési problémákat.
A BSH0552P12A2A motor csúcsteljesítményét jól szemlélteti a 2,5-2,7 Nm csúcs nyomaték, ami ideális a rövid ideig tartó terhelési csúcsok kezeléséhez. A motor névleges kimeneti teljesítménye 250-400 W közötti, a használt szervohajtástól függően. A motor műszaki adatai között szerepel még a 0,7 N.m/A nyomatékállandó 120 °C-on, 40 V/krpm visszaindukált feszültség állandó és 3 motorpólus. A rotor tehetetlenségi nyomatéka 0,096 kg.cm², ami gyors gyorsulást és lassulást tesz lehetővé. Az állórész ellenállása 17,4 Ohm 20 °C-on, az állórész induktivitása pedig 18,2 mH 20 °C-on, az állórész elektromos időállandója 2,03 ms 20 °C-on. Természetes konvekciós hűtéssel rendelkezik, ami egyszerűsíti a telepítést, mivel nincs szükség külső hűtőrendszerre. Nemzetközi szabvány szerinti karimával rendelkezik, amely megkönnyíti a beépítést különféle rendszerekbe, és 154,4 mm hosszúságú. A motor összeszerelése 4 db 5,5 mm átmérőjű csavarral történik, a csavarfuratok 63 mm átmérőjű körön helyezkednek el.
BSH0552P12A2A műszaki adatok
Általános specifikációk
Eszköz rövidnév: BSH
Termék vagy komponens típus: Szervo motor
Maximális mechanikai sebesség: 9000 rpm
Névleges nyomaték: 0,65-2,7 N.m (szervohajtástól függően)
Folyamatos álló nyomaték: 0,8-0,9 N.m (szervohajtástól függően)
Csúcs álló nyomaték: 2,17-2,7 N.m (szervohajtástól függően)
Névleges fordulatszám: 3000-6000 rpm (szervohajtástól függően)
Névleges kimeneti teljesítmény: 250-400 W (szervohajtástól függően)
Fizikai jellemzők
Tengelyvég: Reteszelt
Tengely átmérője: 9 mm
Tengely hosszúsága: 20 mm
Retesz szélessége: 12 mm
Motor karima mérete: 55 mm
IP védettségi fokozat: IP50 szabvány
Visszacsatolás típusa: Multiturn SinCos Hiperface
Sebességvisszacsatolás felbontása: 131072 pont/fordulat x 4096 fordulat
Tartófék: Nélküli
Szerelési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Hosszúság: 154,4 mm
Elektromos jellemzők
Maximális tápfeszültség: 480 V
Hálózati fázisok száma: Három fázis
Folyamatos állóáram: 1,2 A
Maximális áram (Irms): 4,8-5,9 A (szervohajtástól függően)
Maximális állandó áram: 4,8 A
Kapcsolási frekvencia: 8 kHz
Nyomatékállandó: 0,7 N.m/A 120 °C-on
Visszaindukált feszültség állandó: 40 V/krpm 120 °C-on
Motor pólusok száma: 3.0
Rotor tehetetlenség: 0,096 kg.cm²
Állórész ellenállás: 17,4 Ohm 20 °C-on
Állórész induktivitás: 18,2 mH 20 °C-on
Állórész elektromos időállandó: 2,03 ms 20 °C-on
Mechanikai jellemzők
Hűtés típusa: Természetes konvekció
Központosító gallér átmérője: 40 mm
Központosító gallér mélysége: 2 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,5 mm
Rögzítőfuratok köre átmérője: 63 mm
Nettó tömeg: 1,5 kg
Méretezési referencia: BSH0552P
Termék kompatibilitás
Kompatibilis termékcsalád: Lexium 05, Lexium 32, Lexium 15
