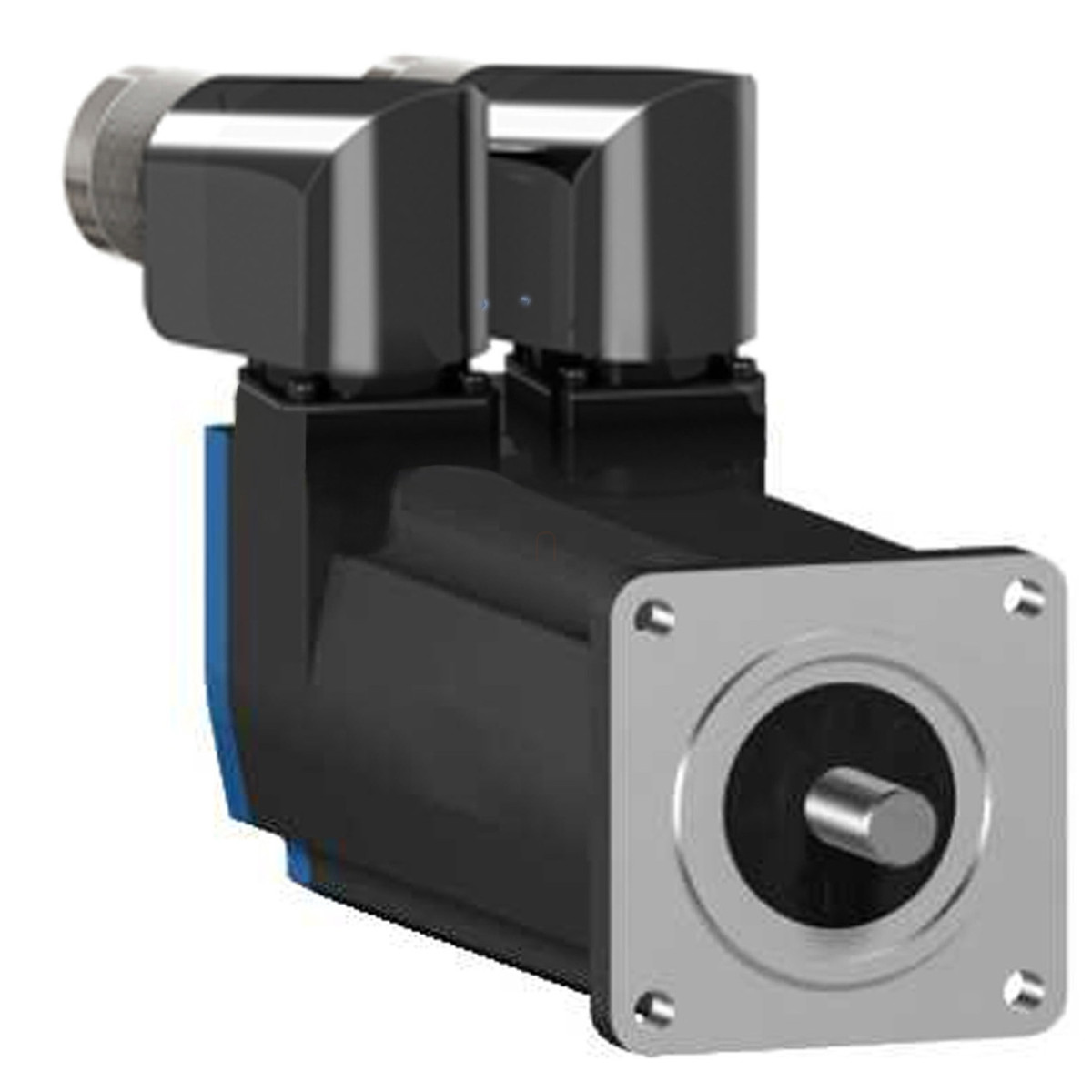

A Schneider Electric Lexium 05 sorozatba tartozó BSH0552P02F2A szervomotor egy kompakt, nagy teljesítményű, ipari alkalmazásokra optimalizált motor, amely kimagasló precizitást és megbízhatóságot kínál az automatizált rendszerekhez. A BSH családba tartozó, 55 mm-es karimával rendelkező szervomotor ideális választás olyan alkalmazásokhoz, ahol a pontos pozicionálás és a gyors mozgásvezérlés alapvető követelmény.
A BSH0552P02F2A szervomotor számos kiemelkedő műszaki tulajdonsággal rendelkezik. Maximális mechanikus fordulatszáma 9000 rpm, amely biztosítja a nagy sebességű alkalmazásokban való hatékony működést. A motor névleges nyomatéka 0,9 Nm, míg csúcsnyomatéka elérheti a 2,7 Nm-t is, ami kiváló dinamikus teljesítményt biztosít változó terhelési feltételek mellett is. A névleges kimenő teljesítménye 250 W, egyes hajtásokkal kombinálva akár 400 W is lehet. A motor fel van szerelve tartófékkel, amely 0,8 Nm fékezőnyomatékot biztosít, valamint Multiturn SinCos Hiperface visszacsatolási rendszerrel rendelkezik, amely kivételes pozicionálási pontosságot tesz lehetővé 131072 pont/fordulat x 4096 fordulat felbontással, mindössze 1,4° szöghibával.
A BSH0552P02F2A szervomotor kompatibilis a Schneider Electric Lexium családjának különböző hajtásaival, beleértve a Lexium 05, Lexium 15 és Lexium 32 sorozatokat, amelyek 200-240 V egyfázisú, vagy 200-480 V háromfázisú tápellátással működnek. A motor IP50-es védettséggel rendelkezik, így megfelelő védelmet nyújt a por behatolása ellen. A motor természetes konvekcióval hűti magát, így nincs szükség külön hűtőberendezésre. A tengelyvég menetes furat nélküli, 9 mm átmérőjű és 20 mm hosszúságú. A motor hossza 181 mm, tömege mindössze 1,6 kg, ami kompakt beépítést tesz lehetővé.
A BSH0552P02F2A szervomotor tervezésénél figyelembe vették a modern ipari alkalmazások igényeit. Az elforgatható derékszögű csatlakozók rugalmasságot biztosítanak a telepítésben, míg a nemzetközi szabvány szerinti karima egyszerű illeszthetőséget garantál különféle gépekhez. A motor műszaki paraméterei - mint a 0,7 N.m/A nyomatékállandó 120 °C-on, a 17,4 Ohm állórész-ellenállás és a 18,2 mH állórész-induktivitás 20 °C-on - biztosítják a stabil és kiszámítható működést. A motor maximális radiális erő értéke terheléstől függően 190-370 N között változik, míg a maximális tengelyirányú erő a radiális erő 0,2-szerese lehet. Ezek a paraméterek különösen fontosak a megfelelő alkalmazás kiválasztásakor, hogy biztosítsák a motor hosszú élettartamát és optimális teljesítményét. A BSH0552P02F2A szervomotor az igényes automatizálási feladatokhoz, precíziós megmunkáláshoz, robotikához, csomagolástechnikához és számos egyéb ipari alkalmazáshoz ideális választás.
Schneider Electric Lexium 05 - BSH0552P02F2A -BSH szervomotor, 55 mm, max 400 W, 0,8 Nm, IP50, retesz nélkül, fékkel, 32 szervohajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid név: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 9000 rpm
Névleges fordulatszám: 4000 rpm különböző Lexium hajtásokkal kombinálva
Névleges kimeneti teljesítmény: 250-400 W hajtástól függően
Teljesítmény jellemzők
Folyamatos álló nyomaték: 0,8-0,9 N.m különböző hajtásoktól függően
Névleges nyomaték: 0,65-2,7 N.m hajtástól függően
Csúcs álló nyomaték: 2,17-2,7 N.m hajtástól függően
Tartófék nyomatéka: 0,8 N.m
Elektromos paraméterek
Folyamatos álló áram: 1,2 A
Maximális áram Irms: 4,8-5,9 A hajtástól függően
Maximális állandó áram: 4,8 A
Kapcsolási frekvencia: 8 kHz
Nyomaték állandó: 0,7 N.m/A 120 °C-on
Ellenindukciós állandó: 40 V/krpm 120 °C-on
Állórész ellenállás: 17,4 Ohm 20 °C-on
Állórész induktivitás: 18,2 mH 20 °C-on
Állórész elektromos időállandó: 2,03 ms 20 °C-on
Mechanikai jellemzők
IP védettségi fokozat: IP50 szabvány
Tengelyvég: Menetes furat nélküli
Tengely átmérő: 9 mm
Tengely hossz: 20 mm
Motor karima méret: 55 mm
Motor stator szegmensek száma: 2
Második tengely: Második tengelyvég nélkül
Rotor tehetetlenségi nyomaték: 0,1173 kg.cm²
Maximális radiális erő Fr: 190-370 N fordulatszámtól függően
Maximális tengelyirányú erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 10 W
Visszacsatolás és vezérlés
Visszacsatolás típusa: Multiturn SinCos Hiperface
Sebesség visszacsatolás felbontás: 131072 pont/fordulat x 4096 fordulat
Szögpontosság: 1,4 °
Fizikai jellemzők
Hűtés típusa: Természetes konvekció
Hossz: 181 mm
Központosító gallér átmérő: 40 mm
Központosító gallér mélység: 2 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok körátmérője: 63 mm
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Kompatibilitás
Termékmegfelelőség: Kompatibilis Lexium 05, Lexium 15, Lexium 32 sorozatú hajtásokkal különböző feszültségszinteken
