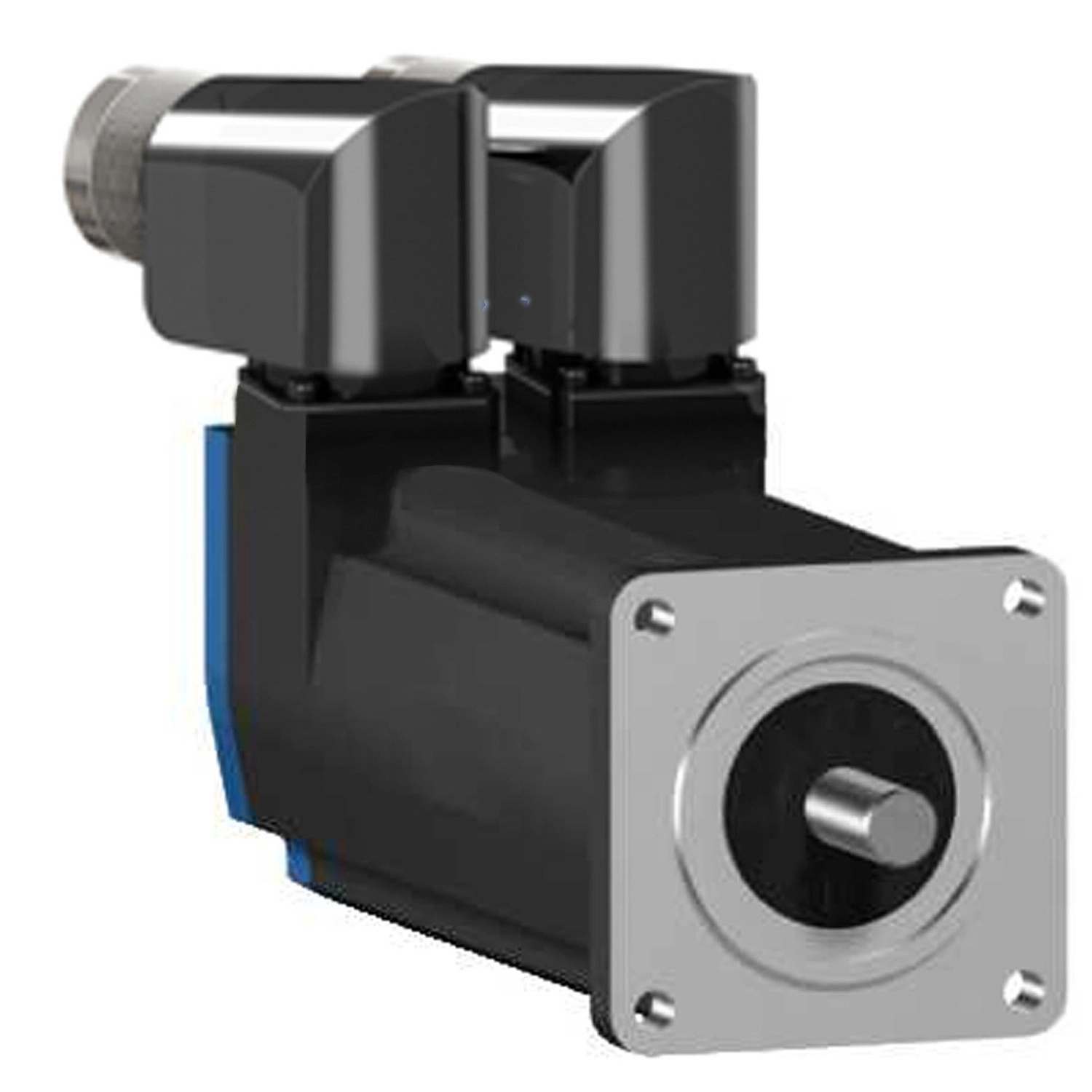

Schneider Electric Lexium 05 - BSH0552P01A2A - BSH szervomotor, 55 mm, max 400 W, 0,8 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BSH0552P01A2A szervomotor maximális mechanikai fordulatszáma 9000 rpm, míg a névleges sebessége az alkalmazott szervohajtástól függően 3000-6000 rpm között mozog. A motor 0,9 Nm folyamatos állónyomatékot biztosít különböző Lexium hajtásokkal párosítva, mint például a Lexium 05 és Lexium 15 sorozat tagjai. Csúcs állónyomatéka akár 2,7 Nm is lehet, ami kiváló dinamikus teljesítményt tesz lehetővé. A névleges kimeneti teljesítmény a konfigurációtól függően 250-400 W között mozog, ami széles körű felhasználási lehetőséget kínál az ipari automatizálásban.
A motor SinCos Hiperface egykörös (single turn) visszacsatolással rendelkezik, amelynek felbontása kiemelkedően magas: 131072 pont/fordulat. Ez rendkívül precíz pozicionálást tesz lehetővé. Az IP50 védettségi szint megfelelő védelmet nyújt por ellen zárt ipari környezetben. A motor elfordítható derékszögű csatlakozókkal van ellátva, ami megkönnyíti a telepítést és a kábelezést különböző beépítési helyzetekben. A tengely átmérője 9 mm, hossza 20 mm, és nem rendelkezik retesszel (untapped shaft).
A BSH0552P01A2A szervomotor technikai paraméterei között szerepel a 0,7 Nm/A nyomatékállandó 120°C-on, 40 V/krpm visszaEMF állandó, valamint 17,4 Ohm állórész-ellenállás és 18,2 mH állórész-induktivitás 20°C-on. A motor forgórész tehetetlenségi nyomatéka 0,096 kg.cm², ami gyors reagálást tesz lehetővé. A motor 3 pólusú, és természetes konvekcióval hűtött. Kompatibilis a Lexium 05, Lexium 15 és Lexium 32 szervohajtásokkal, így rugalmasan integrálható különböző vezérlési rendszerekbe.
Schneider Electric Lexium 05 - BSH0552P01A2A -BSH szervomotor, 55 mm, max 400 W, 0,8 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz műszaki adatok
Főbb jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervo motor
Maximális mechanikai sebesség: 9000 rpm
Folyamatos állónyomaték: 0,9 N.m (különböző hajtásokkal)
Csúcs állónyomaték: Akár 2,7 N.m (hajtástól függően)
Névleges kimeneti teljesítmény: 250-400 W (konfigurációtól függően)
Kompatibilitás
Termék kompatibilitás: LXM05AD10M2, LXM05BD10M2, LXM05CD10M2, LXM05CU70M2, LXM15LD13M3, LXM15LU60N4, LXM32.U60N4, LXM05AD10M3X, LXM05BD10M3X, LXM05CD10M3X, LXM05AD14N4, LXM05BD14N4, LXM05CD14N4
Család kompatibilitás: Lexium 15, Lexium 05, Lexium 32
Mechanikai jellemzők
Tengelyvég típusa: Retesz nélküli
IP védettségi fokozat: IP50 szabványos
Tartófék: Nincs
Szerelési tartó: Nemzetközi szabvány szerinti perem
Elektromos csatlakozás: Elfordítható derékszögű csatlakozók
Tengelyátmérő: 9 mm
Tengelyhossz: 20 mm
Motorperem mérete: 55 mm
Motorrétegek száma: 2
Hűtés típusa: Természetes konvekció
Hosszúság: 154,4 mm
Központosító gallér átmérője: 40 mm
Központosító gallér mélysége: 2 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 5,5 mm
Rögzítőfuratok körátmérője: 63 mm
Elektromos jellemzők
Tápfeszültség max: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 1,2 A
Maximális folyamatos teljesítmény: 0,67 W
Maximális áram Irms: 4,8 A (legtöbb modellhez)
Maximális állandó áram: 4,8 A
Kapcsolási frekvencia: 8 kHz
Visszacsatolás típusa: Egykörös SinCos Hiperface
Sebességvisszacsatolás felbontása: 131072 pont/fordulat
Motorjellemzők
Nyomatékállandó: 0,7 N.m/A 120 °C-on
Ellenelektromos erő állandó: 40 V/krpm 120 °C-on
Motor pólusainak száma: 3.0
Forgórész tehetetlensége: 0,096 kg.cm²
Állórész ellenállás: 17,4 Ohm 20 °C-on
Állórész induktivitás: 18,2 mH 20 °C-on
Állórész elektromos időállandó: 2,03 ms 20 °C-on
Szögpontossági hiba: 1,4 °
Réz hőmérséklet max: 120 °C
Mágnes hőmérséklet max: 100 °C
Mágnes alaphőmérséklet: 20 °C
