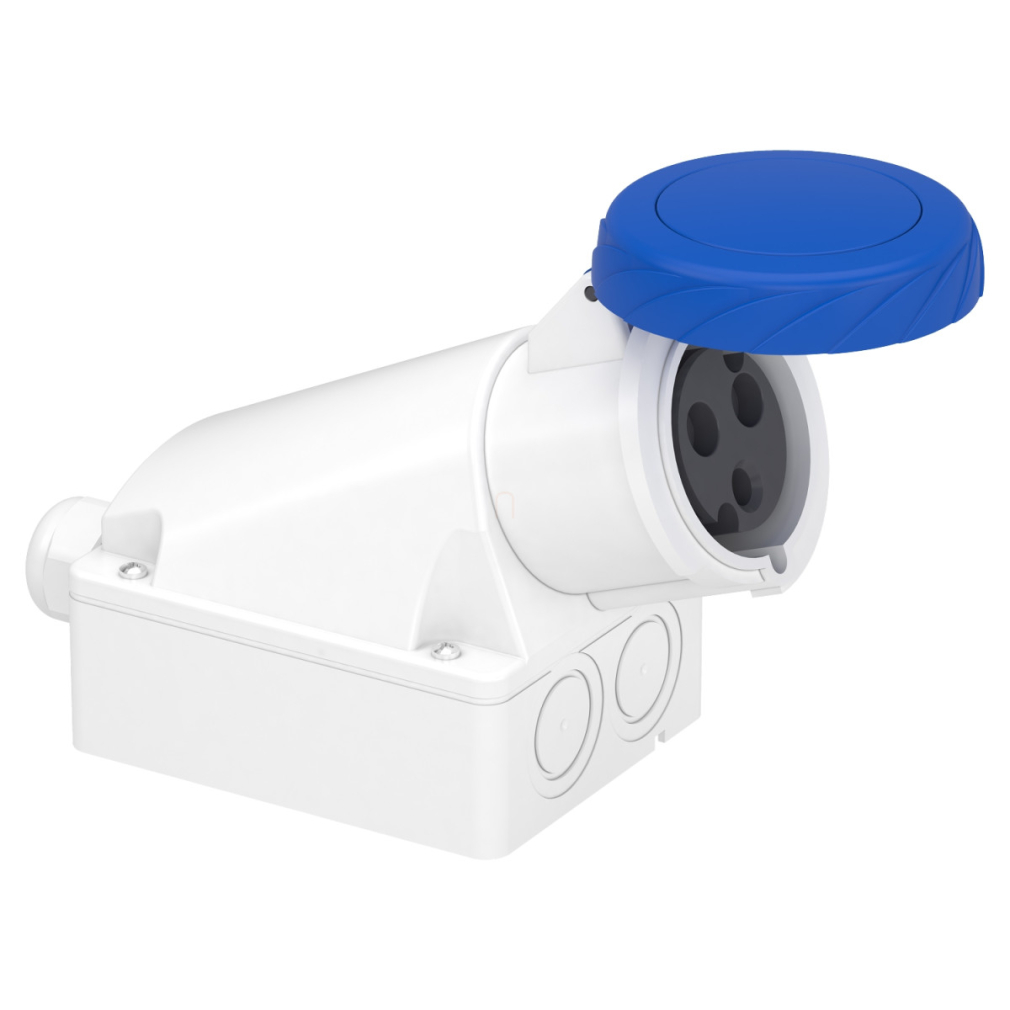

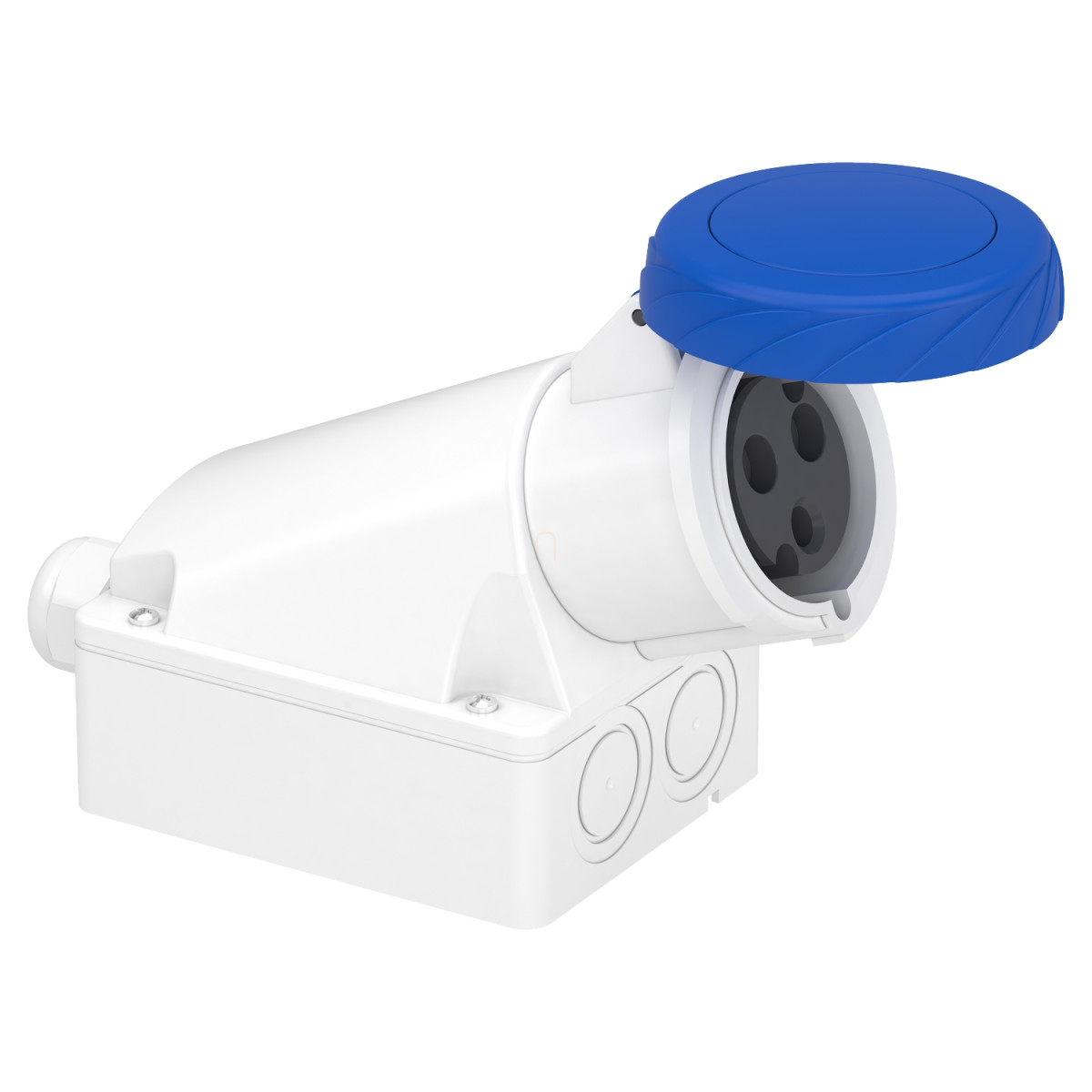

A Schneider Electric Mureva PK sorozatba tartozó 83166 cikkszámú fali szerelésű aljzat egy professzionális, ipari alkalmazásokhoz fejlesztett, 32A-es, 2P+E konfiguráció. Ez a robusztus és megbízható csatlakozási pont ideális olyan környezetekben, ahol a tartósság és a védelem kritikus fontosságú.
A Mureva aljzat kiemelkedő, IP67-es védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami teljes védelmet biztosít a por behatolása ellen, és akár ideiglenes vízbe merítés esetén is megbízhatóan működik. Az IK08 ütésállósági besorolás (EN 62262 szerint) tovább növeli a termék ellenállóképességét a külső mechanikai behatásokkal szemben. Ez a kombinált védelem különösen értékessé teszi a terméket építkezéseken, gyártósorokon, vagy más, nehéz körülmények között működő ipari környezetben.
A 83166 cikkszámú Mureva fali aljzat 220-250V feszültségtartományban használható, 50/60 Hz hálózati frekvenciával. Az önkioltó műszaki polimerből készült ház kiemelkedő tűzállóságot biztosít, 850 °C-ig ellenáll a hőnek az IEC 60695-2-11 szabvány szerint. A csatlakozók anyagának kiválasztása is a hosszú élettartamot szolgálja: rozsdamentes acél tüskék, nikkelezett sárgaréz hüvelyek és rozsdamentes acél rugók biztosítják a megbízható elektromos kapcsolatot. A kék színjelölés jelzi az üzemi feszültséget, míg a ház szürke (RAL 7035) színű, ami jól illeszkedik az ipari környezetbe.
A felszerelést megkönnyíti, hogy a vezetékek csatlakoztatása teljesen kilazítható csavaros szorítókkal történik, amelyek 2,5-10 mm² keresztmetszetű kábeleket tudnak befogadni. A 11,5-21 mm külső átmérőjű kábelek Pg 21 típusú kábelbevezetőn keresztül csatlakoztathatók, biztosítva a megfelelő szigetelést és tehermentesítést. A ferdeállású kialakítás praktikus használatot tesz lehetővé, míg a földelő érintkező óramutató szerinti 6 órás pozícióban található. A termék méretei (alaplap: 106 x 130 mm, magasság: 191 mm, szélesség: 106 mm, mélység: 148 mm) megfelelő teret biztosítanak a csatlakoztatáshoz, ugyanakkor nem foglalnak túl sok helyet a falon.
Schneider Electric Kaedra Box - 83166 -Mureva PK (Pratika) Falra szerelhető aljzat hátlappal, 2P+F, 6h, 32A, 250V, IP67, csavaros műszaki adatok
Főbb jellemzők
Termékcsalád: Mureva
Terméktípus: Aljzat
Eszköz rövidnév: Mureva aljzat
Dugalj, aljzat kategória: Kisfeszültség
Pólusok leírása: 2P + E
Hálózat típusa: AC
Csatlakozó szabvány: Ipari
Kiegészítő adatok
Szerelési mód: Falra szerelhető
Dugalj, aljzat, kezelőállomás alakja: Ferde
Névleges áramerősség: 32 A
Névleges üzemi feszültség: 200...250 V
Hálózati frekvencia: 50/60 Hz
Földelő érintkező óramutató szerinti pozíciója: 6 h
Dugalj, aljzat anyaga: Ház: önkioltó műszaki polimer
Érintkezők anyaga: Tüskék: rozsdamentes acél
Hüvelyek: nikkelezett sárgaréz
Rugók: rozsdamentes acél
Csatlakozók - terminálok: Teljesen kilazítható rögzítőcsavarok
Kábelkeresztmetszet: 2,5...10 mm²
Kábel külső átmérője: 11,5...21 mm
Kábelbevezetés: Kábel tömszelence
Menet típusa: Pg 21
Alap mérete: 106 x 130 mm
Magasság: 191 mm
Szélesség: 106 mm
Mélység: 148 mm
Szín: Szürke (RAL 7035)
Feszültség színjelölése: Kék
Környezeti paraméterek
Szabványok: EN 60309-1, EN 60309-2
IP védettség: IP67 az IEC 60529 szerint
IK ütésállóság: IK08 az EN 62262 szerint
Tűzállóság: 850 °C az IEC 60695-2-11 szerint
Relatív páratartalom: 50% 40 °C-on, 70% 30 °C-on, 90% 20 °C-on
Környezeti hőmérséklet üzemeltetéshez: 35 °C (86400 s)
