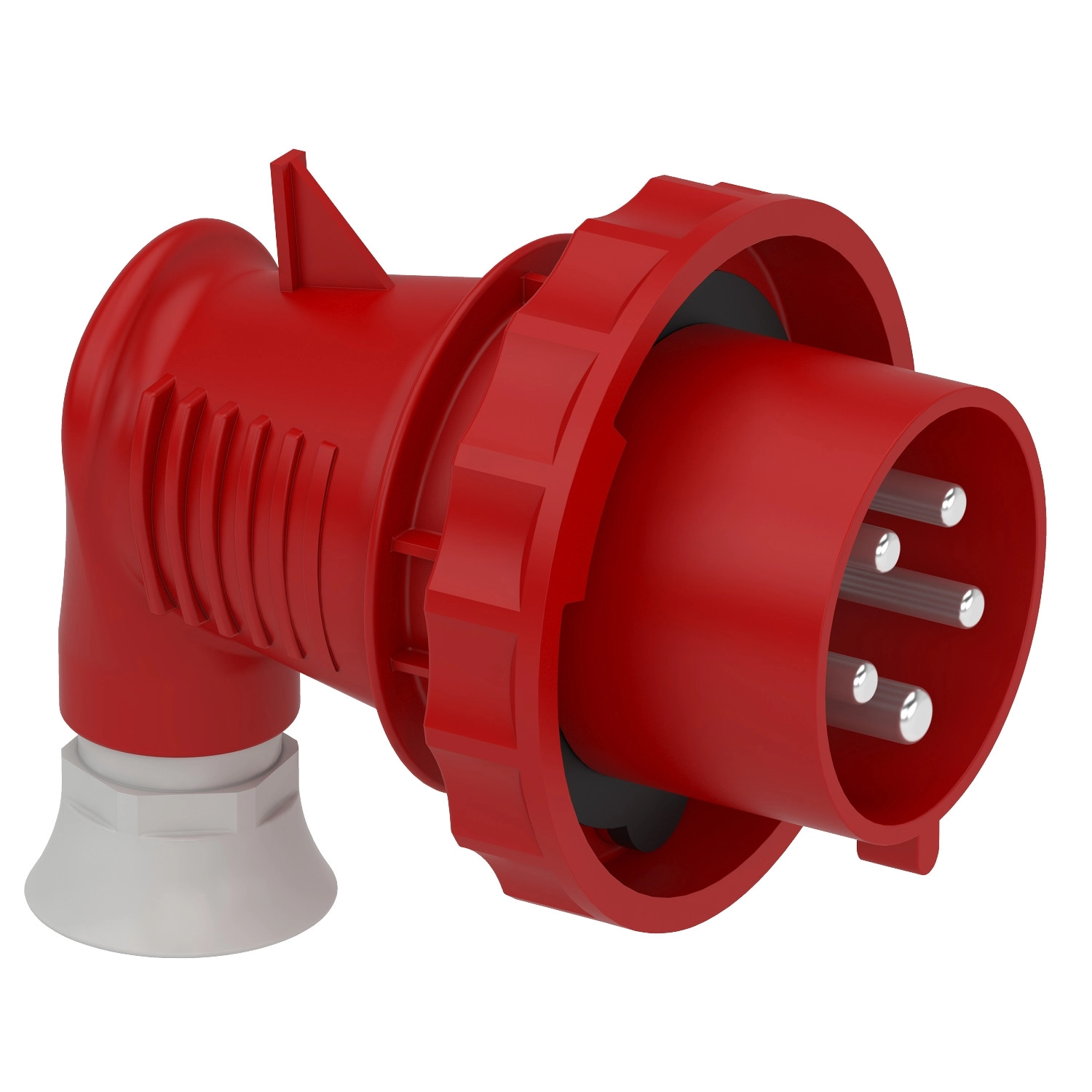

A Schneider Electric Mureva PK 81771-es Wander plug egy ipari lengővilla, amely különösen megbízható megoldást kínál ipari környezetben történő elektromos csatlakoztatáshoz. A termék 90 fokos kialakításának köszönhetően ideális olyan helyzetekben, ahol a hagyományos, egyenes csatlakozók nem praktikusak vagy nehezen férhetők hozzá.
A Schneider Electric 81771 cikkszámú Mureva PK lengővilla 32 amper névleges árammal rendelkezik, és háromfázisú hálózatokhoz készült 3P+N+E (3 pólus + nulla + föld) kiosztással. A 380-415 V feszültségtartományban működő csatlakozó 50/60 Hz-es hálózati frekvenciára tervezték, ami univerzális használhatóságot biztosít különböző ipari alkalmazásokban. Az IP67-es védelmi osztálynak köszönhetően tökéletesen ellenáll a pornak és időszakos vízbemerítésnek is, ezért nedves, poros ipari környezetben is megbízhatóan használható. A termék mechanikai ütésállósága is kiemelkedő, amit az IK08 besorolás igazol, így ellenáll akár 5 joule energiájú behatásoknak is.
A Mureva PK lengővilla háza önkioltó műszaki polimerből készült, míg az érintkező tüskék nikkelezett sárgarézből, ami egyszerre biztosítja a kiváló elektromos vezetőképességet és a korrózióállóságot. A csatlakoztatás foglyos csavarokkal történik, így a vezetékek nem lazulnak ki a használat során. A termék 2,5-10 mm² keresztmetszetű kábelek fogadására alkalmas, és 11,5-21 mm külső átmérőjű kábelekkel kompatibilis. A kábelbevezetés tömszelencével történik, a menet típusa Pg 21. A csatlakozó a nemzetközi IEC 60309-1 és IEC 60309-2 szabványoknak megfelelően készült, ami garantálja a kompatibilitást más szabványos ipari csatlakozókkal.
A termék fizikai méretei kompakt kialakítást mutatnak: 141 mm magasság, 116 mm szélesség és 116 mm mélység jellemzi. A csatlakozó szürke (RAL 7035) színű házzal és piros feszültségjelölő színnel rendelkezik, ami a 380-415 V feszültségtartományt jelzi az ipari szabványok szerint. A Mureva PK lengővilla széles hőmérsékleti tartományban használható, -25°C-tól +40°C-ig, valamint rövid ideig akár 35°C-os környezeti hőmérsékletet is elvisel 24 órán keresztül (86400 s). A termék 2000 méteres tengerszint feletti magasságig használható, és különböző páratartalom mellett is megbízhatóan működik: 50% relatív páratartalomig 40°C-on, 70% relatív páratartalomig 30°C-on, valamint 90% relatív páratartalomig 20°C-on. A csatlakozó tűzállósága is kiemelkedő, 850°C-os izzóhuzalos vizsgálatnak felel meg az IEC 60695-2-11 szabvány szerint.
Schneider Electric Kaedra Box - 81771 -Mureva PK (Pratika) 90°-os lengővilla, 3P+N+F, 6h, 32A, 415V, IP67, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: Mureva
Terméktípus: Lengővilla (Wander plug)
Eszköz rövid neve: Mureva csatlakozó
Csatlakozó kategória: Kisfeszültség
Pólusok: 3P + N + E
Hálózat típus: AC
Csatlakozó szabvány: Ipari
Kiegészítő információk
Csatlakozó forma: 90° szögben álló
Névleges áram: 32 A
Névleges üzemi feszültség: 380...415 V
Hálózati frekvencia: 50/60 Hz
Földelő érintkező órajel pozíciója: 6 h
Csatlakozó anyag: Ház: önkioltó műszaki polimer
Érintkezők anyaga: Tüskék: nikkelezett sárgaréz
Csatlakozások: Foglyos csavarok
Kábel keresztmetszet: 2,5...10 mm²
Kábel külső átmérő: 11,5...21 mm
Kábelbevezetés: Tömszelence
Menet típus: Pg 21
Magasság: 141 mm
Szélesség: 116 mm
Mélység: 116 mm
Szín: Szürke (RAL 7035)
Feszültség színjelölés: Piros
Környezeti adatok
Szabványok: IEC 60309-2, IEC 60309-1
IP védettségi fokozat: IP67 az IEC 60529 szerint
IK ütésállósági fokozat: IK08 az EN 62262 szerint
Tűzállóság: 850 °C az IEC 60695-2-11 szerint
Relatív páratartalom: 50% 40°C-on, 70% 30°C-on, 90% 20°C-on
Üzemi tengerszint feletti magasság: 2000 m
Környezeti hőmérséklet üzemelés közben: 35°C (86400 s), -25...40°C
