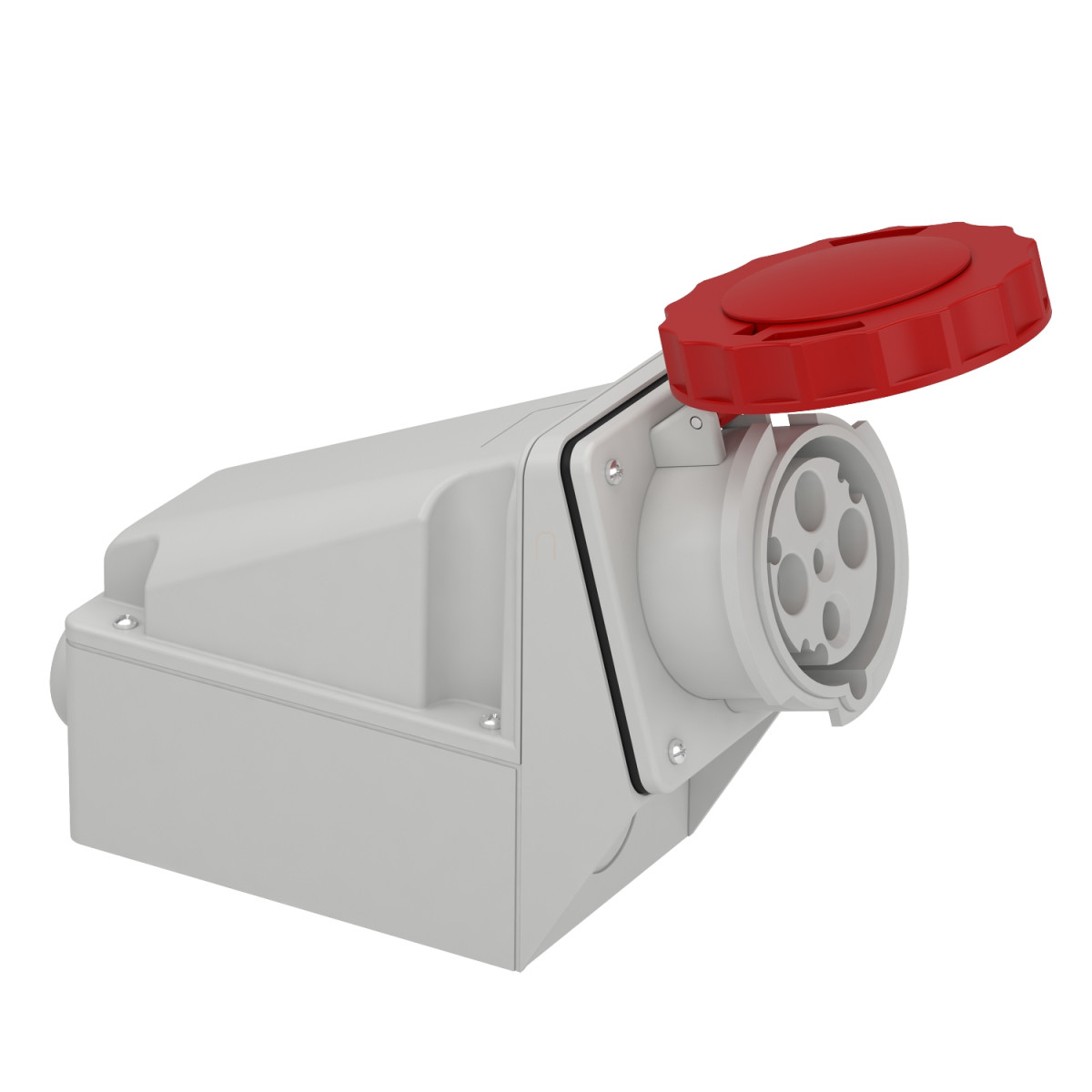

A Schneider Electric Mureva PK (Pratika) termékcsaládba tartozó 81182 cikkszámú fali aljzat egy robusztus, ipari környezetbe tervezett villamos szerelvény, amely megbízható elektromos csatlakozást biztosít nagyáramú alkalmazásokhoz. Ez a 3P+E (3 pólus + földelés) konfigurációjú, 63A névleges áramerősségre méretezett aljzat kiemelkedő védelemmel rendelkezik a környezeti hatásokkal szemben.
A Mureva PK 81182 fali aljzat kiválóan alkalmazható ipari létesítményekben, gyártócsarnokokban, műhelyekben és olyan helyeken, ahol fokozott védelemre van szükség a nedvesség, por és mechanikai behatásokkal szemben. Az IP67-es védettségi szint teljes por elleni védelmet és időszakos vízbe merülés elleni védelmet biztosít, míg az IK08 besorolás garantálja az ütésállóságot. A termék szélsőséges környezeti feltételek között is megbízhatóan működik, 35°C-os maximális környezeti hőmérsékletig, valamint változó páratartalom mellett (50% 40°C-on, 70% 30°C-on, 90% 20°C-on).
A Schneider Electric 81182 cikkszámú Mureva aljzat 380-415V üzemi feszültségtartományban használható, 50/60 Hz hálózati frekvencián. A termék kivitelezése során különös figyelmet fordítottak az anyagminőségre: háza önkioltó műszaki polimer anyagból készül, míg az érintkezők kivételesen tartós anyagokból állnak – a csapok rozsdamentes acélból, a hüvelyek nikkelezett sárgarézből, a rugók pedig rozsdamentes acélból. Az aljzat ferde (döntött) kialakítása megkönnyíti a csatlakoztatást és csökkenti a kábelekre ható mechanikai terhelést. Csatlakoztatása teljesen kilazítható rögzítőcsavarokkal történik, és 6-25 mm² keresztmetszetű kábelekkel kompatibilis.
A Mureva PK fali aljzat szabványos kivitelével (EN 60309-1 és EN 60309-2) biztosítja a kompatibilitást más ipari csatlakozókkal. Tűzállósága kiemelkedő, megfelel az IEC 60695-2-11 szabvány 850°C-os követelményeinek. A termék szürke (RAL 7035) színű házzal és a feszültségre utaló piros színjelöléssel rendelkezik, méretei pedig (255 mm magasság, 104 mm szélesség, 180 mm mélység, 104 x 162 mm-es alapméret) kompakt elhelyezést tesznek lehetővé. Kábelbevezetése tömszelencével történik, Pg 36 menettel. A Schneider Electric Mureva PK 81182 aljzatot elsősorban olyan professzionális felhasználók számára ajánljuk, akik megbízható, hosszú élettartamú és biztonságos megoldást keresnek nagy teljesítményű elektromos berendezések csatlakoztatásához ipari környezetben.
Mureva PK fali aljzat műszaki adatok
Alap információk
Termékcsalád: Mureva
Termék típus: Aljzat
Rövid név: Mureva aljzat
Aljzat kategória: Kisfeszültségű
Pólusok: 3P + E
Hálózat típusa: AC
Csatlakozó szabvány: Ipari
Kiviteli jellemzők
Felszerelési mód: Falra szerelhető
Aljzat alakja: Ferde
Névleges áram: 63 A
Névleges üzemi feszültség: 380...415 V
Hálózati frekvencia: 50/60 Hz
Földelő érintkező óramutató szerinti pozíciója: 6 h
Aljzat anyaga: Ház: önkioltó műszaki polimer
Érintkezők anyaga: Csapok: rozsdamentes acél
Hüvelyek: nikkelezett sárgaréz
Rugók: rozsdamentes acél
Csatlakozások - kapcsok: Rögzítőcsavarok, teljesen kilazítható
Kábel keresztmetszet: 6...25 mm²
Kábelbevezetés: Tömszelence
Menet típusa: Pg 36
Méretek
Alapméret: 104 x 162 mm
Magasság: 255 mm
Szélesség: 104 mm
Mélység: 180 mm
Szín: Szürke (RAL 7035)
Feszültségjelző szín: Piros
Környezeti adatok
Szabványok: EN 60309-2, EN 60309-1
IP védettség: IP67 az IEC 60529 szerint
IK védettség: IK08 az EN 62262 szerint
Tűzállóság: 850 °C az IEC 60695-2-11 szerint
Relatív páratartalom: 50% 40°C-on, 70% 30°C-on, 90% 20°C-on
Üzemi környezeti hőmérséklet: 35°C (86400 s)
