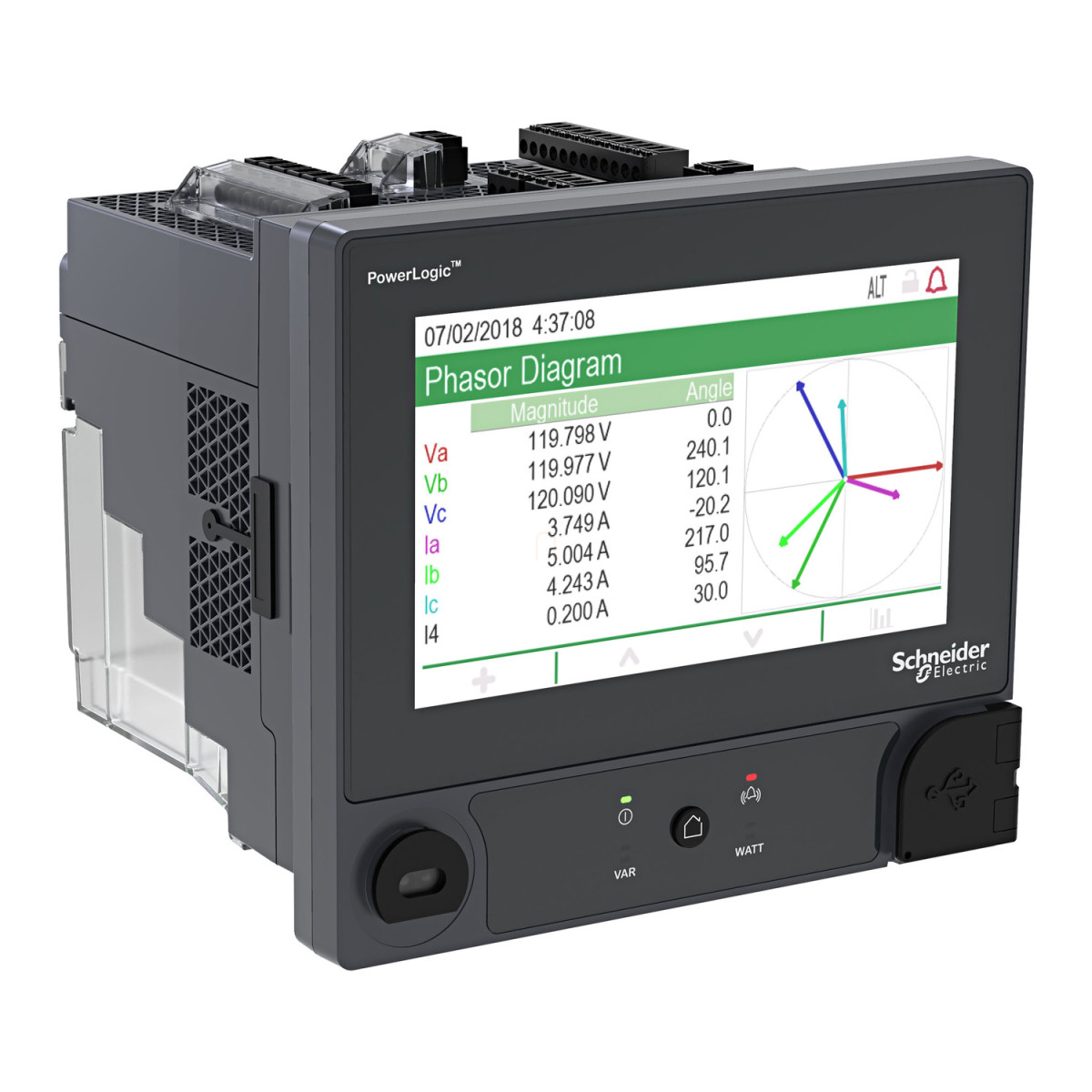

A PowerLogic ION9000 meter METSEION93140 egy csúcskategóriás energia- és villamosenergia-minőség mérő a Schneider Electric kínálatában, amely komplex energiafelügyeleti, WAGES mérési és hálózati teljesítményfigyelési feladatok ellátására alkalmas. Ez a különösen fejlett készülék ideális választás adatközpontok, egészségügyi intézmények, félvezetőgyártók, gyógyszeripari létesítmények, vegyipari üzemek, energiaszektor és bányászati alkalmazások számára.
A METSEION93140 egy DIN-sínre szerelhető kivitelben érhető el, alacsony feszültségű áram bemenettel és 192 mm-es színes érintőképernyős távoli LCD kijelzővel. A készülék rendkívül magas pontosságú méréseket biztosít - 0,1% pontosságú feszültség- és árammérést, valamint 0,1S osztályú aktív energiamérést az IEC 62053-22 szabvány szerint. A berendezés alkalmas 3P + N + E típusú hálózatok monitorozására, és számos mérési funkcióval rendelkezik, beleértve a feszültség, áram, frekvencia, teljesítménytényező, harmonikus torzítás és energiafelhasználás valós idejű követését.
A készülék különlegessége a kiemelkedő minőségű teljesítményanalízis: képes az EN 50160 szabvány szerinti megfelelőség ellenőrzésére, IEEE 519 harmonikus határérték figyelésére, és IEC 61000-4-30 class A megfelelőségi jelentés készítésére. A fejlett hullámforma-rögzítés, teljes harmonikus torzítás mérés (akár a 63. felharmonikusig, szoftverrel pedig a 127. felharmonikusig), zavarirány-érzékelés, és a tranziens észlelés (20 μs pontossággal) teszik kivételesen sokoldalúvá a készüléket energiaminőségi vizsgálatokban.
A kommunikációs lehetőségek terén is kiemelkedő: 2 RS485 csatlakozóval, 2 RJ45 Ethernet porttal rendelkezik, és támogatja a Modbus RTU/TCP, ION, DNP3, IEC 61850 protokollokat. A cyberbiztonságot erősíti a Syslog protokoll támogatás, a robusztus biztonsági naplózás, a port hardening és a kommunikációs portok engedélyezése/letiltása. A készülék támogatja az időszinkronizációt GPS, IRIG-B, NTP, SNTP vagy PTP protokollokon keresztül, ezáltal biztosítva a pontos időbélyegzést a mért adatokhoz.
A belső memóriája 2 GB, amely lehetővé teszi a pillanatnyi értékek minimumának és maximumának rögzítését, felhasználó által definiálható adatnaplózást, folyamatos vagy pillanatkép-szerű naplózást, trend/előrejelzési adatokat, esemény- és riasztási naplókat, konfigurációs változásokat, áramkimaradásokat, és szekvenciális eseményrögzítést. A készülék webszolgáltatásai között szerepel a rögzített hullámformák megtekintése, IEEE 519 és EN 50160 megfelelőségi jelentések, ITIC (CBEMA) görbe, SEMI görbe, NEMA motor terheléscsökkentési görbe, valamint riasztási értesítések e-mailben.
A PowerLogic ION9000 széles működési hőmérséklet-tartománnyal rendelkezik (-25 és 70 °C között), IP65 védettségű előlappal és IP30 védettségű hátlappal, valamint akár 3000 méteres tengerszint feletti magasságig üzemeltethető. Megfelel számos nemzetközi szabványnak, beleértve az ANSI C12.20, IEC 61010-1, IEC 61557-12, IEC 62052-11 és UL 61010-1 előírásokat. A készülék méretei 160 x 135,3 x 160 mm, és a nettó tömege 1,5 kg. A METSEION93140 egy komplett megoldás, amely a mellékelt távoli kijelzővel, kijelző adapterrel, szerelési útmutatóval és szerelési hardverrel együtt kerül szállításra.
Schneider Electric ION9000 - METSEION93140 -LVCS, LVDC, W/RD192 műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Termék vagy komponens típus: Energia és teljesítményminőség mérő
Eszköz rövid neve: ION93040
Terméknév: PowerLogic ION9000
Alkalmazási terület
Eszköz alkalmazása: Teljesítmény monitorozás, WAGES mérés, Net mérés, Közepes feszültség, Magas feszültség
Mérési jellemzők
Mérés típusa: Áramigény I1, I2, I3, I4, I5, Csúcs áramigény, Teljesítményigény P, Q, S, Csúcs teljesítményigény PM, QM, SM, Számított aktív és reaktív energia (+/- W.h, +/- VAR.h)
Mérési paraméterek: Feszültségletörések és -túllendülések, Áramletörések és -túllendülések, Feszültség, Áram, Frekvencia, Aktív és reaktív teljesítmény összesen, Látszólagos teljesítmény összesen, Aktív és reaktív teljesítmény fázisonként, Látszólagos teljesítmény fázisonként, Teljesítménytényező összesen, Teljesítménytényező fázisonként, Aktív és reaktív energia, Látszólagos energia, Harmonikus torzítás (I THD & U THD)
Teljesítményminőségi elemzés
EN 50160 megfelelőségi ellenőrzés, IEEE 519 harmonikus határérték megfelelőség, IEC 61000-4-30: A osztályú megfelelőségi jelentés, IEEE 519 megfelelőségi jelentés, hullámforma rögzítés, teljes igény torzítás, teljes harmonikus torzítás, 63. felharmonikusig, 127. felharmonikusig szoftverrel, zavarirány érzékelés, letörés, túllendülés és tranziens, félciklus adatgyűjtés, tranziens érzékelés (20 µs)
Műszaki jellemzők
Hálózat típusa: 3P + N + E
Névleges tápfeszültség [Us]: 20...60 V DC +/- 10 %
Teljesítményfelvétel: 15 W 20...60 V DC esetén
Maximális teljesítményfelvétel: 38 W 20...60 V DC esetén
Áthidalási idő: 500 ms 60 V DC tipikus
Kijelző felbontása: 800 x 480 pixel
Kijelző típusa: Távoli LCD kijelző, Színes érintőképernyő
Mintavételezési arány: 1024 minta/ciklus
Bemenet/Kimenet
Bemeneti típus: Feszültség (impedancia 5 MOhm), Split core áramváltó (impedancia 200 kOhm) 5 x
Mérési feszültség: 57...400 V AC 42...69 Hz fázis és nullavezető között, 100...690 V AC 42...69 Hz fázisok között
Frekvenciamérési tartomány: 20...450 Hz
Bemenetek száma: 8 digitális 30 V AC/60 V DC
Kimenetek száma: 4 digitális, 2 form C relékimenet
Pontosság
Mérési pontosság: Feszültség +/- 0,1 %, Áram +/- 0,1 %
Pontossági osztály: 0,1S osztály aktív energia IEC 62053-22 szerint, 0,1 osztály aktív energia IEC 61557-12 szerint, 0,1 osztály aktív energia ANSI C12.20 szerint, 0,5S osztály reaktív energia IEC 62053-24 szerint, 0,1 osztály áram IEC 61557-12 szerint, 0,1 osztály feszültség IEC 61557-12 szerint, 0,1 osztály aktív teljesítmény IEC 61557-12 szerint, 0,5 osztály teljesítménytényező IEC 61557-12 szerint
Kommunikáció
Kommunikációs port protokoll: Modbus RTU 2400...115200 bps - 2-vezetékes, ION 2400...115200 bps - 2-vezetékes, DNP3 2400...115200 bps - 2-vezetékes, Modbus TCP 10/100 Mbit/s, ION TCP 10/100 Mbit/s, DNP3 TCP 10/100 Mbit/s, IEC 61850, Ethernet Modbus TCP/IP daisy chain 10/100 Mbit/s, DHCP, DNS, DLMS
Kommunikációs port támogatás: RS485 2 eltávolítható csavaros sorkapocs
Ethernet port: 10/100BASE-TX 2 RJ45
Kommunikációs átjáró: Ethernet/soros
Idő szinkronizációs protokoll: GPS, IRIG-B, NTP, SNTP, PTP
Adatrögzítés
Időbélyegzés, Pillanatnyi értékek min/max, Felhasználó által definiálható adatnaplók, Folyamatos naplózás vagy pillanatkép, Trend/előrejelzés, Eseménynaplók, Riasztási naplók, Konfigurációváltozás, Áramkimaradás, Felhasználói be/kijelentkezés, Adatnaplók, GPS szinkronizáció, Eseménysorrend rögzítés
Memóriakapacitás: 2 GB
Kiberbiztonság
Syslog protokoll támogatás, Robosztus biztonsági naplók, Port hardening, Kommunikációs portok engedélyezése/letiltása, Hardveres metrológiai zár
Webes szolgáltatások
Rögzített hullámforma megtekintése, Weboldal, IEEE 519 megfelelőségi jelentés, EN 50160 megfelelőségi jelentés, ITIC (CBEMA) görbe, SEMI görbe, NEMA motor terheléscsökkentési görbe, Riasztási értesítés e-mailben, TLS 1.2, Történeti adatok küldése e-mailben
Mechanikai jellemzők
Beépítési támogatás: DIN sínre szerelhető eszköz, Ajtóba szerelhető távoli kijelző
Elektromos szigetelési osztály: III. osztály az EN/IEC 62052-11 szerint
Szigetelési feszültség: III400...690 V az EN 61010-1:ed. 3 szerint, III347...600 V az UL 61010-1:ed. 3 szerint, III347...600 V a CSA C22.2 No 61010-1:ed. 3 szerint
Szélesség: 160 mm
Mélység: 135,3 mm
Magasság: 160 mm
Nettó tömeg: 1,5 kg
Környezeti feltételek
IP védettségi fokozat: IP65 előlap, IP30 hátlap
Védettségi fokozat: UL 12-es típus, előlap
Relatív páratartalom: 5...95 %
Környezeti hőmérséklet üzemelés közben: -25...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
Telepítési kategória: III
Üzemeltetési magasság: 0...3000 m
Szabványok és tanúsítványok
ANSI C12.20, ANSI C37.90.1, IEC 61000-4-15, IEC 61000-4-30, IEC 61010-1, IEC 61326-1, IEC 61557-12, IEC 61850, IEC 62052-11, IEC 62052-31, IEC 62053-22, IEC 62053-23, IEC 62053-24, IEC 62586, UL 61010-1
Minőségi tanúsítványok: ISO 9001, ISO 14000
