A PowerLogic ION9000 energiaminőség és teljesítménymérő a Schneider Electric prémium mérőműszere, mely a METSEION93130 cikkszámmal rendelhető. Ez a kifinomult készülék ideális választás mindazoknak, akik magas pontosságú teljesítmény- és energiaminőség-monitoring rendszert keresnek közepes és nagyfeszültségű alkalmazásokhoz.

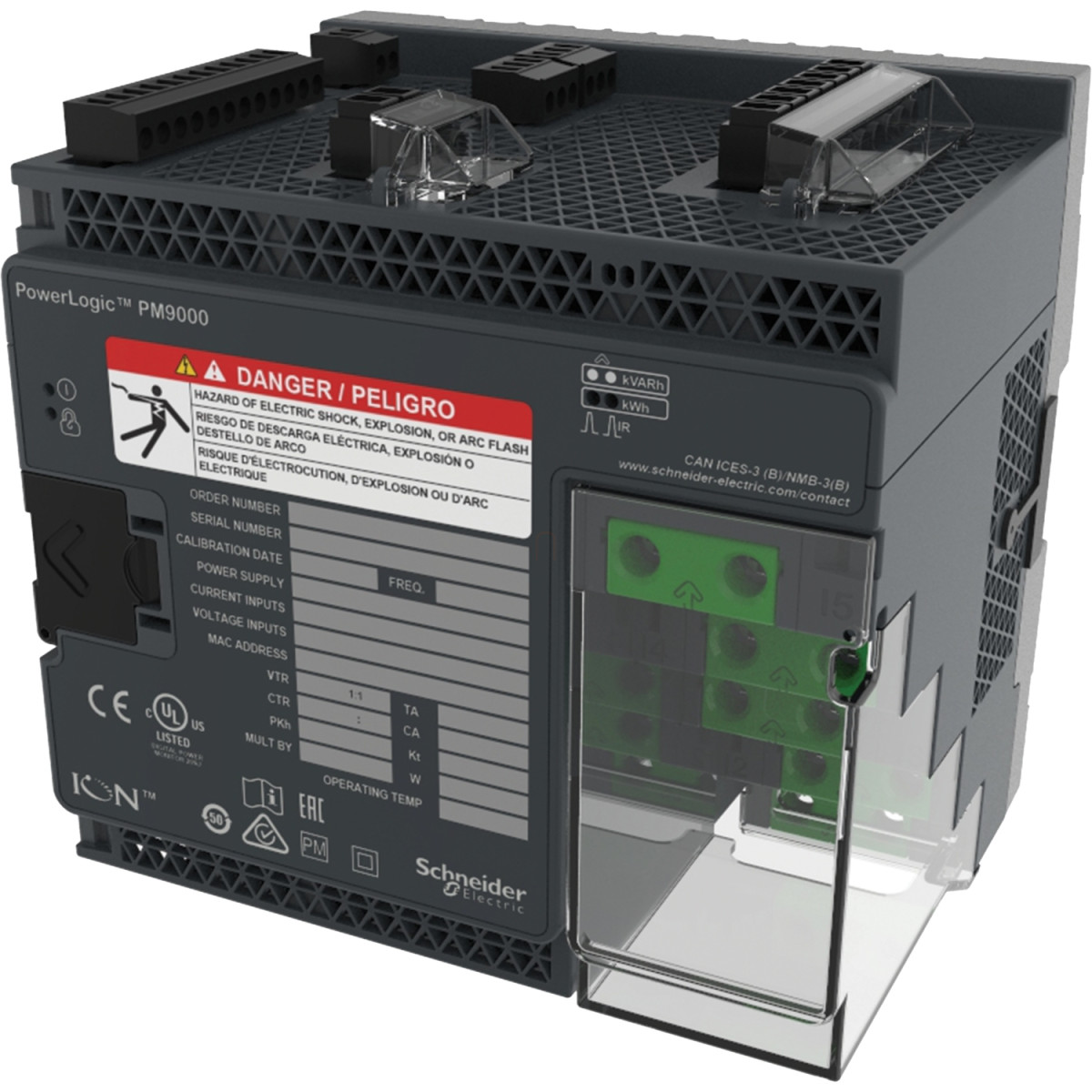

A PowerLogic ION9000 sorozat ezen változata egy DIN-sínre szerelhető, kijelző nélküli kivitel, mely alacsony feszültségű (LVDC) bemenetekkel és hardver készlettel érkezik. A készülék a teljesítményfigyelés, WAGES (víz, levegő, gáz, elektromos, gőz) mérés és nettó mérés területén kínál fejlett megoldást, miközben alkalmas közép- és nagyfeszültségű rendszerekhez is. Az ION93030 rövid névvel is ismert műszer rendkívüli pontosságot biztosít, amivel a legigényesebb ipari alkalmazások követelményeit is kielégíti.
A mérési pontosság tekintetében kiemelkedő, hiszen Class 0.1S aktív energia mérést biztosít az IEC 62053-22 szabványnak megfelelően, valamint Class 0.5S reaktív energia mérést az IEC 62053-24 szerint. A készülék pontossága feszültség és áram esetén egyaránt ±0.1%, így a legprecízebb ipari mérési feladatok elvégzésére is alkalmas. A mérőműszer 1024 mintavétel/ciklus sebességgel dolgozik, ami lehetővé teszi a hálózati rendellenességek részletes elemzését is.
A műszer kiemelkedő teljesítménye különösen a komplex energiaminőség-elemzésben mutatkozik meg. Képes az EN 50160 és IEEE 519 szabványok szerinti megfelelőségi ellenőrzésre, IEC 61000-4-30 Class A megfelelőségi jelentéskészítésre, hullámforma rögzítésre, teljes harmonikus torzítás (THD) mérésre (akár a 63. harmonikus komponensig, szoftverrel a 127. harmonikusig), zavariránymérésre, feszültséglehullások és -csúcsok, valamint tranziens események (20 µs felbontással) érzékelésére. A készülék olyan fejlett funkciókat kínál, mint a félciklus-adatgyűjtés, ami kivételesen részletes képet ad a hálózati eseményekről.
Kommunikációs képességei is kiemelkedőek, hiszen a PowerLogic ION9000 támogatja a Modbus RTU, ION és DNP3 protokollokat soros kapcsolaton (RS485, 2 eltávolítható csavaros sorkapocs), valamint Modbus TCP, ION TCP és DNP3 TCP protokollokat Ethernet hálózaton keresztül. Ezen felül az IEC 61850, DHCP, DNS és DLMS protokollok is rendelkezésre állnak. A készülék két darab RJ45 10/100BASE-TX Ethernet porttal rendelkezik, amelyek daisy chain topológiát is támogatnak.
Az időszinkronizálás különböző módokon biztosítható: GPS, IRIG-B, NTP, SNTP vagy PTP protokollok segítségével. A műszer 2 GB beépített memóriával rendelkezik, amely biztosítja a részletes adatnaplózást, eseménynaplók, riasztási naplók, konfigurációs változások, áramkimaradások, felhasználói bejelentkezések és GPS szinkronizációs adatok tárolását.
A PowerLogic ION9000 mérő kiberbiztonságára is nagy hangsúlyt fektettek a fejlesztők. Támogatja a Syslog protokollt, robusztus biztonsági naplókat biztosít, és lehetővé teszi a portok zárolását, valamint a kommunikációs portok engedélyezését/letiltását. A hardveres metrológiai zár további biztonságot nyújt a készülék integritásának megőrzéséhez.
A műszer kiemelkedően rugalmas működési körülmények között is használható: -25...70°C üzemi hőmérséklet-tartományban, 5...95% relatív páratartalom mellett, és akár 3000 méteres tengerszint feletti magasságig. A készülék méretei kompaktak: 160 mm széles, 135,3 mm mély és 160 mm magas, nettó súlya pedig mindössze 1,5 kg. Az előlap IP65, a hátlap IP30 védettséggel rendelkezik. A PowerLogic ION9000 ideális választás adatközpontok, egészségügyi létesítmények, félvezető gyártók, gyógyszeripar, vegyipar, energiaszektor és bányászati alkalmazások számára, ahol a pontos energiaminőség mérése és elemzése kritikus fontosságú.
PowerLogic ION9000 műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Termék típusa: Energia- és energiaminőség mérő
Rövid név: ION93030
Terméknév: PowerLogic ION9000
Cikkszám: METSEION93130
Alkalmazási területek
Teljesítményfigyelés
WAGES mérés
Nettó mérés
Közép- és nagyfeszültségű rendszerek
Mérési típusok
Igényelt áram I1, I2, I3, I4, I5
Csúcs igényelt áramok
Igényelt teljesítmény P, Q, S
Csúcs igényelt teljesítmény PM, QM, SM
Számított aktív és reaktív energia (+/- W.h, +/- VAR.h)
Energiaminőségi elemzés
EN 50160 megfelelőségi ellenőrzés
IEEE 519 harmonikus határértékek ellenőrzése
IEC 61000-4-30: A osztályú megfelelőségi jelentés
IEEE 519 megfelelőségi jelentés
Hullámforma rögzítés
Teljes terhelés torzítás
Teljes harmonikus torzítás
Akár a 63. harmonikusig
Akár a 127. harmonikusig szoftverrel
Zavarirány érzékelés
Feszültséglehullás, -csúcs és tranziens érzékelés
Félciklus adatgyűjtés
Tranziens érzékelés (20 µs)
Méréstípusok
Feszültséglehullások és -csúcsok
Áramlehullások és -csúcsok
Feszültség
Áram
Frekvencia
Aktív és reaktív teljesítmény összesen
Látszólagos teljesítmény összesen
Aktív és reaktív teljesítmény fázisonként
Látszólagos teljesítmény fázisonként
Teljesítménytényező összesen
Teljesítménytényező fázisonként
Aktív és reaktív energia
Látszólagos energia
Harmonikus torzítás (I THD és U THD)
Elektromos jellemzők
Névleges tápfeszültség: 20...60 V DC +/- 10%
Áthidalási idő: 500 ms 60 V DC tipikus
Hálózati típus: 3P + N + E
Teljesítményfelvétel: 15 W 20...60 V DC-nél
Maximális teljesítményfelvétel: 38 W 20...60 V DC-nél
Kijelző típusa: Kijelző nélkül
Mintavételezési sebesség: 1024 minta/ciklus
Bemeneti jellemzők
Bemeneti típus: Feszültség (impedancia 5 MOhm), Split core áramváltó (impedancia 200 kOhm)5 x
Mérési feszültség: 57...400 V AC 42...69 Hz fázis és semleges között, 100...690 V AC 42...69 Hz fázisok között
Frekvenciamérési tartomány: 20...450 Hz
Bemenetek száma: 8 digitális 30 V AC/60 V DC
Mérési pontosság
Feszültség: +/- 0,1%
Áram: +/- 0,1%
Pontossági osztályok
0.1S osztályú aktív energia az IEC 62053-22 szerint
0.1 osztályú aktív energia az IEC 61557-12 szerint
0.1 osztályú aktív energia az ANSI C12.20 szerint
0.5S osztályú reaktív energia az IEC 62053-24 szerint
0.1 osztályú áram az IEC 61557-12 szerint
0.1 osztályú feszültség az IEC 61557-12 szerint
0.1 osztályú aktív teljesítmény az IEC 61557-12 szerint
0.5 osztályú teljesítménytényező az IEC 61557-12 szerint
Kommunikációs képességek
Kimenetek száma: 4 digitális, 2 form C relé
Kommunikációs portok: RS485 (2 eltávolítható csavaros sorkapocs), Ethernet 10/100BASE-TX (2 RJ45)
Kommunikációs protokollok: Modbus RTU, ION, DNP3, Modbus TCP, ION TCP, DNP3 TCP, IEC 61850, Ethernet Modbus TCP/IP daisy chain, DHCP, DNS, DLMS
Időszinkronizáció
GPS, IRIG-B, NTP, SNTP, PTP
Fizikai jellemzők
Szélesség: 160 mm
Mélység: 135,3 mm
Magasság: 160 mm
Nettó súly: 1,5 kg
Szerelés: DIN sín
Védettség: IP65 elöl, IP30 hátul, UL 12-es típus, elöl
Működési környezet
Üzemi hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
Telepítési kategória: III
Működési magasság: 0...3000 m
Relatív páratartalom: 5...95%
Szabványok és tanúsítványok
ANSI C12.20, ANSI C37.90.1, IEC 61000-4-15, IEC 61000-4-30, IEC 61010-1, IEC 61326-1, IEC 61557-12, IEC 61850, IEC 62052-11, IEC 62052-31, IEC 62053-22, IEC 62053-23, IEC 62053-24, IEC 62586, UL 61010-1
Minőségi tanúsítványok: ISO 9001, ISO 14000
