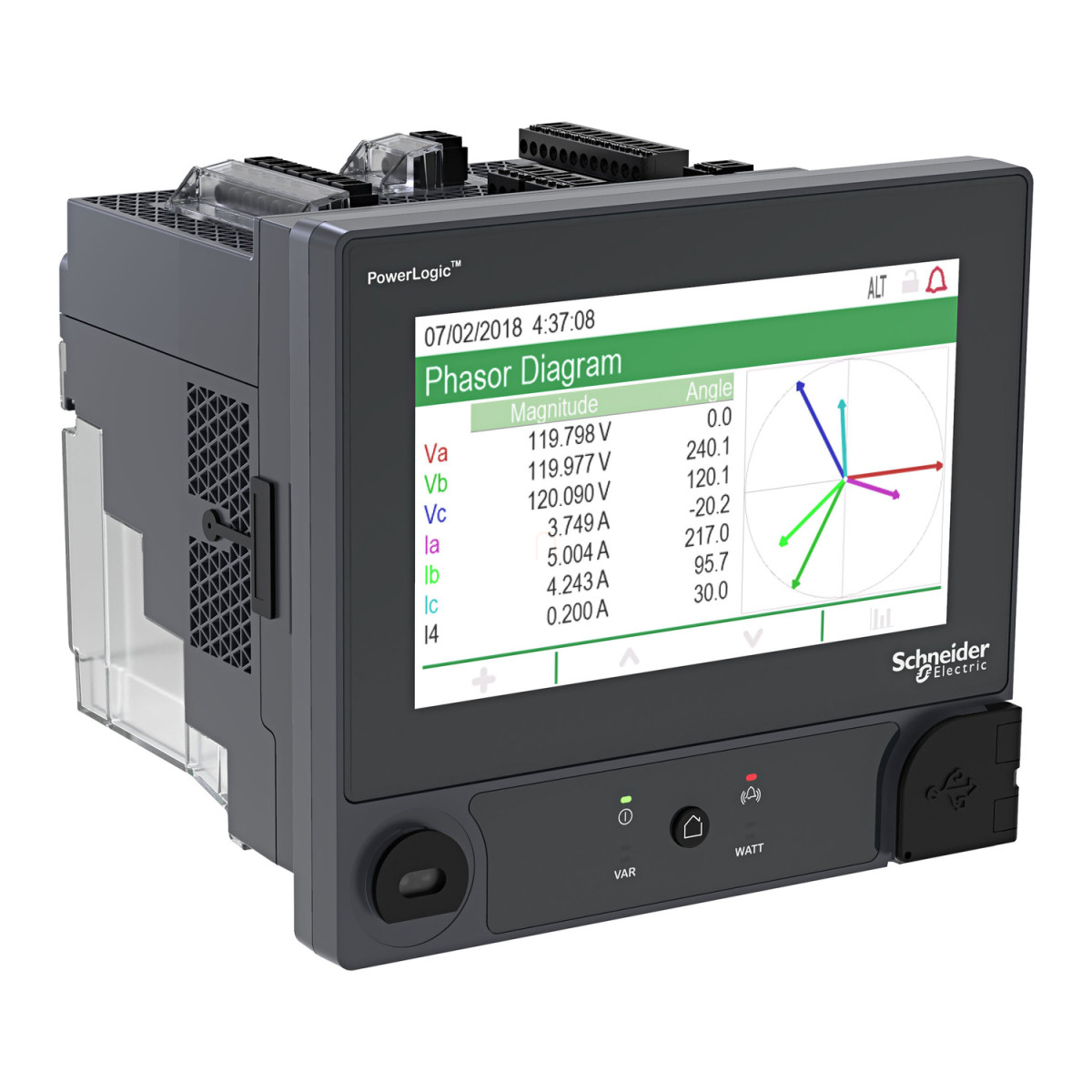

A Schneider Electric PowerLogic ION9000 család legújabb DIN sínre szerelhető, kisméretű, rendkívül pontos energia- és villamosenergia-minőség mérője a METSEION93040 modell, amely átfogó megoldást kínál a fejlett energiagazdálkodási és villamosenergia-minőség monitorozási igényekhez. Ez a precíziós mérőeszköz ideális választás adatközpontok, egészségügyi létesítmények, félvezető gyártás, gyógyszergyártás, vegyipar, energiaipar és bányászat számára, ahol a megbízható energiaadatok és a kiváló minőségű villamosenergia-ellátás kritikus jelentőségű.
A PowerLogic ION9000 kompakt méretei (160 × 160 × 135,3 mm) ellenére kiemelkedő funkcionalitással és pontossággal rendelkezik. A készülék osztálypontossága aktív energiamérésre IEC 62053-22 szerint 0,1S osztály, ANSI C12.20 szerint 0,1 osztály, valamint IEC 61557-12 szerint ugyancsak 0,1 osztály. A feszültség- és árammérés pontossága egyaránt ±0,1%. A készülék reaktív energiamérésre IEC 62053-24 szabvány szerint 0,5S pontossági osztályba sorolható.
A mérő széles működési feszültségtartománnyal rendelkezik: 90-480 V AC 45-66 Hz (±10%), valamint 110-480 V DC (±10%) tápellátást támogat. A mérési feszültség 57-400 V AC fázis és nulla között, illetve 100-690 V AC fázisok között lehetséges, 42-69 Hz frekvenciatartományban. A mérő 1024 mintát vesz ciklusonként, ami lehetővé teszi a részletes hullámforma-elemzést és a rendkívül pontos mérést. Különleges tulajdonsága a kimagasló tranziens észlelési képesség, akár 20 mikroszekundumos eseményeket is képes detektálni.
A METSEION93040 típusú mérő kivételes áthidalási idővel rendelkezik: 120 V AC mellett 100 ms (6 ciklus), 240 V AC mellett 400 ms (24 ciklus), 480 V AC esetén pedig 1200 ms (72 ciklus) áthidalási időt biztosít. A készülék 3P + N + E hálózati típushoz alkalmazható, és teljes kiépítésben 38 VA fogyasztással működik 480 V AC feszültségen. A készülék 8 digitális bemenettel (30 V AC/60 V DC) és 6 kimenettel rendelkezik (4 digitális, valamint 2 C típusú relékimenet).
Az ION9000 fejlett kommunikációs képességei kiemelkedőek: 2 db RS485 csatlakozással rendelkezik, amelyeken Modbus RTU, ION és DNP3 protokollokat támogat 2400-115200 bps sebességgel. Ethernet kapcsolathoz 2 db RJ45 porttal rendelkezik, amelyeken Modbus TCP, ION TCP, DNP3 TCP protokollok, valamint IEC 61850 szabvány szerinti kommunikáció lehetséges. További támogatott funkciók: DHCP, DNS, DLMS, valamint Ethernet/soros átjáró. Az időszinkronizációhoz GPS, IRIG-B, NTP, SNTP és PTP protokollokat használhat.
A PowerLogic ION9000 mérő számos adatrögzítési funkcióval rendelkezik, beleértve az időbélyegzést, a pillanatnyi értékek minimum/maximum rögzítését, felhasználó által meghatározható adatnapló készítését, folyamatos vagy pillanatfelvétel-szerű naplózást, trend/előrejelzés készítést, eseménynaplózást, riasztási naplót, konfigurációs változások követését, áramkimaradások rögzítését, felhasználói bejelentkezések naplózását, adatnaplózást, GPS szinkronizációt és eseménysorrend rögzítését. A készülék 2 GB memóriakapacitással rendelkezik, ami bőséges tárolóhelyet biztosít a különböző naplók és adatok számára.
PowerLogic ION9000 METSEION93040 műszaki adatok
Általános jellemzők
Gyártó: Schneider Electric
Termékcsalád: PowerLogic
Termék típus: Energia és villamos minőség mérő
Rövid név: ION93040
Termék neve: PowerLogic ION9000
Alkalmazási terület
Teljesítmény monitorozás, WAGES mérés, Hálózati mérés, Közép- és nagyfeszültségű rendszerek
Mérési jellemzők
Mérési típus: Áramigény I1, I2, I3, I4, I5, Csúcs áramigény, Teljesítményigény P, Q, S, Csúcs teljesítményigény PM, QM, SM, Számított aktív és reaktív energia (+/- Wh, +/- VARh)
Villamos minőség analízis: EN 50160 megfelelőségi ellenőrzés, IEEE 519 harmonikus határértékek, IEC 61000-4-30 A osztályú megfelelőségi jelentés, IEEE 519 megfelelőségi jelentés, hullámforma rögzítés, teljes igénytorzítás, teljes harmonikus torzítás, 63. felharmonikusig, 127. felharmonikusig szoftverrel, zavar irány detektálás, feszültség letörés/túllendülés/tranziens, félciklus adatgyűjtés, tranziens detektálás (20 µs)
Mérési pontosság: Feszültség: +/- 0,1%, Áram: +/- 0,1%
Pontossági osztály: 0,1S osztály aktív energia (IEC 62053-22), 0,1 osztály aktív energia (IEC 61557-12, ANSI C12.20), 0,5S osztály reaktív energia (IEC 62053-24), 0,1 osztály áram és feszültség (IEC 61557-12), 0,1 osztály aktív teljesítmény (IEC 61557-12), 0,5 osztály teljesítménytényező (IEC 61557-12)
Villamos paraméterek
Névleges tápfeszültség: 90-480V AC 45-66 Hz +/- 10%, 90-120V AC 400 Hz +/- 10%, 110-480V DC +/- 10%
Hálózati frekvencia: 50 Hz, 60 Hz
Áthidalási idő: 100 ms 6 ciklus 60 Hz-en 120V AC esetén, 400 ms 24 ciklus 60 Hz-en 240V AC esetén, 1200 ms 72 ciklus 60 Hz-en 480V AC esetén
Hálózat típusa: 3P + N + E
Teljesítményfelvétel: 38 VA 480V AC esetén, maximum 80 VA 480V AC esetén
Kommunikációs jellemzők
Kommunikációs protokollok: Modbus RTU (2400-115200 bps), ION (2400-115200 bps), DNP3 (2400-115200 bps), Modbus TCP (10/100 Mbit/s), ION TCP (10/100 Mbit/s), DNP3 TCP (10/100 Mbit/s), IEC 61850
Kommunikációs csatlakozások: RS485 (2 lecsavarozható csatlakozóblokk), Ethernet 10/100BASE-TX (2 RJ45)
Időszinkronizációs protokoll: GPS, IRIG-B, NTP, SNTP, PTP
Fizikai jellemzők
Kijelző típusa: Távoli LCD kijelző, Színes érintőképernyő
Kijelző felbontás: 800 x 480 pixel
Méretek (szélesség x mélység x magasság): 160 mm x 135,3 mm x 160 mm
Nettó tömeg: 1,5 kg
Védelmi fokozat: IP65 előlap, IP30 hátlap, UL type 12 előlap
Elektromos szigetelési osztály: III. osztály az EN/IEC 62052-11 szerint
Szigetelési feszültség: III400-690V az EN 61010-1:ed. 3 szerint, III347-600V a UL 61010-1:ed. 3 szerint, III347-600V a CSA C22.2 No 61010-1:ed. 3 szerint
Üzemeltetési feltételek
Relatív páratartalom: 5-95%
Üzemi hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
Telepítési kategória: III
Üzemi magasság: 0-3000 m
