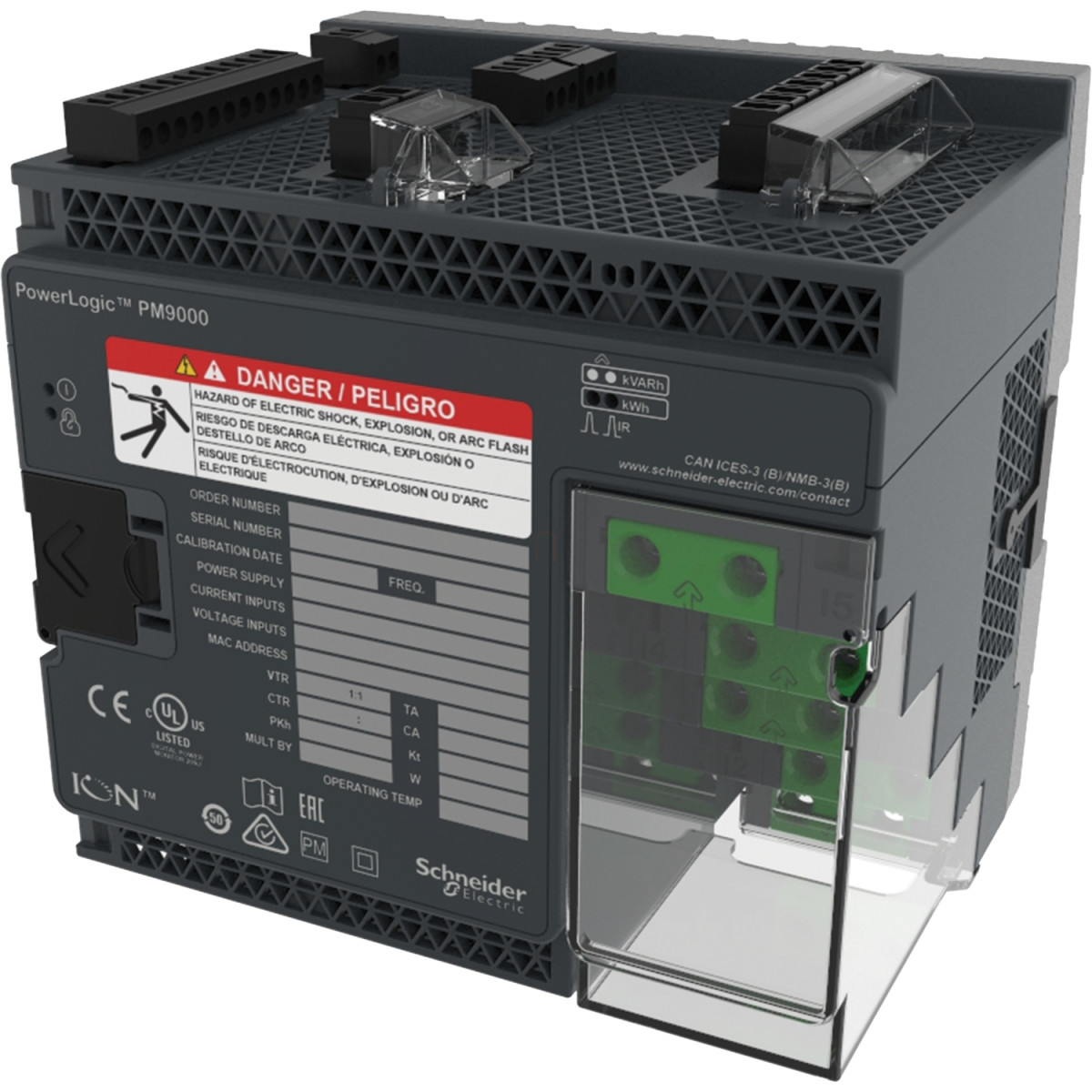

A PowerLogic ION9000 sorozatú METSEION93030 egy rendkívül fejlett energia- és teljesítményminőség-mérő készülék, amely a Schneider Electric PowerLogic termékcsaládjának élvonalbeli tagja. Ez a DIN-sínre szerelhető, alacsony feszültségű bemenettel rendelkező kivitel kijelző nélkül és hardver készlettel érkezik, ami ideálissá teszi ipari környezetben, különösen adatközpontokban, egészségügyi létesítményekben, félvezetőgyártás során, gyógyszeripari, vegyipari, energetikai és bányászati alkalmazásokban történő beépítésre.
A készülék kiemelkedő mérési pontosságot biztosít a Class 0.1S besorolásának köszönhetően (IEC 62053-22 szerint). A feszültség és áram mérési pontossága egyaránt ±0,1%, ami kiemelkedőnek számít az ipari mérőeszközök között. Az ION9000 képes az áram (I1, I2, I3, I4, I5), teljesítmény (P, Q, S), csúcsteljesítmény (PM, QM, SM) mérésére, valamint aktív és reaktív energia számítására. A mintavételezési sebesség 1024 minta/ciklus, ami rendkívül részletes adatokat biztosít.
A PowerLogic ION9000 kiemelkedő teljesítményminőség-elemzési funkciókat kínál, beleértve az EN 50160 és IEEE 519 szabványok szerinti megfelelőség ellenőrzését, hullámforma-rögzítést, teljes harmonikus torzítás mérését egészen a 63. harmonikusig (szoftverrel akár a 127. harmonikusig), valamint a zavarok irányának érzékelését és a tranziens események detektálását (20 μs pontossággal). Képes a feszültség- és áramletörések, túllendülések észlelésére, és féleiklusos adatok rögzítésére is. A műszer 3P + N + E hálózati típusra tervezték, 57-400V AC fázis-nulla, illetve 100-690V AC fázis-fázis közötti mérési tartománnyal, 42-69 Hz frekvenciatartományban.
Az ION9000 kiváló kommunikációs lehetőségeket biztosít, többek között Modbus RTU, ION és DNP3 protokollokkal (2400-115200 bps sebességgel), valamint Ethernet-alapú Modbus TCP, ION TCP és DNP3 TCP protokollokkal (10/100 Mbit/s). Támogatja az IEC 61850, DHCP, DNS és DLMS protokollokat is. A készülék két RS485 csatlakozási lehetőséget és két RJ45 Ethernet portot kínál. Időszinkronizációhoz GPS, IRIG-B, NTP, SNTP és PTP protokollokat támogat. A beépített 2 GB memória lehetővé teszi a részletes adatrögzítést, beleértve az időbélyeges eseményeket, min/max értékeket, felhasználó által definiálható adatnaplókat és folyamatos naplózást.
A műszer robusztus kialakítású, elülső oldalán IP65, hátsó oldalán IP30 védettséggel rendelkezik, és UL Type 12 besorolású az elülső oldalon. Széles működési hőmérséklet-tartománya (-25...70°C), tárolási hőmérséklet-tartománya (-40...85°C) és relatív páratartalom-tűrése (5...95%) biztosítja a megbízható működést szélsőséges körülmények között is. A készülék 0-3000 m tengerszint feletti magasságig használható. Méretei: 160 mm szélesség, 135,3 mm mélység, 160 mm magasság, nettó súlya 1,5 kg. Az elektromágneses kompatibilitás tekintetében megfelel számos IEC szabványnak, beleértve az IEC 62052-11, IEC 61326-1 és IEC 61000-6-5 előírásait.
Schneider Electric PowerLogic ION9000 METSEION93030 műszaki adatok
Általános jellemzők
Termékcsalád: PowerLogic
Terméktípus: Energia és teljesítményminőség mérő
Eszköz rövid neve: ION93030
Termék neve: PowerLogic ION9000
Kivitel: DIN sínre szerelhető, alacsony feszültségű bemenettel, kijelző nélkül, HW készlettel
Alkalmazási területek
Energiamonitoring, WAGES mérés, nettó mérés, középfeszültségű és nagyfeszültségű alkalmazások
Mérési funkciók
Áramigény I1, I2, I3, I4, I5, csúcsáramigény, teljesítményigény P, Q, S, csúcsteljesítmény PM, QM, SM, számított aktív és reaktív energia (+/- W.h, +/- VAR.h)
Teljesítményminőség-elemzés
EN 50160 megfelelőség-ellenőrzés, IEEE 519 harmonikus határérték szerint, IEC 61000-4-30 Class A megfelelőségi jelentés, IEEE 519 megfelelőségi jelentés, hullámforma-rögzítés, teljes igénytorzítás, teljes harmonikus torzítás, 63. harmonikusig (szoftverrel 127. harmonikusig), zavarirány-érzékelés, feszültségesés/túlfeszültség/tranziens detektálás, félciklusos adatgyűjtés, tranziens érzékelés (20 µs)
Mérési típusok
Feszültségesések és -túllendülések, áramletörések és -túllendülések, feszültség, áram, frekvencia, teljes aktív és reaktív teljesítmény, teljes látszólagos teljesítmény, fázisonkénti aktív és reaktív teljesítmény, fázisonkénti látszólagos teljesítmény, teljes teljesítménytényező, fázisonkénti teljesítménytényező, aktív és reaktív energia, látszólagos energia, harmonikus torzítás (I THD és U THD)
Műszaki paraméterek
Tápfeszültség: 90...480 V AC 45...66 Hz +/- 10%, 90...120 V AC 400 Hz +/- 10%, 110...480 V DC +/- 10%
Hálózati frekvencia: 50 Hz, 60 Hz
Áthidalási idő: 100 ms (6 ciklus 60 Hz-en) 120 V AC jellemzően, 400 ms (24 ciklus 60 Hz-en) 240 V AC jellemzően, 1200 ms (72 ciklus 60 Hz-en) 480 V AC jellemzően
Hálózat típusa: 3P + N + E
Teljesítményfelvétel: 38 VA 480 V AC-nél, maximum 80 VA 480 V AC-nél
Mintavételi sebesség: 1024 minta/ciklus
Bemenet típusa: Feszültség (impedancia 5 MOhm), Split core áramváltó (impedancia 200 kOhm) 5 x
Mérési feszültség: 57...400 V AC 42...69 Hz fázis és nulla között, 100...690 V AC 42...69 Hz fázisok között
Frekvenciamérési tartomány: 20...450 Hz
Bemenetek száma: 8 digitális 30 V AC/60 V DC
Mérési pontosság: Feszültség +/- 0,1%, Áram +/- 0,1%
Pontossági osztály
Class 0.1S aktív energia az IEC 62053-22 szerint, Class 0.1 aktív energia az IEC 61557-12 szerint, Class 0.1 aktív energia az ANSI C12.20 szerint, Class 0.5S reaktív energia az IEC 62053-24 szerint, Class 0.1 áram az IEC 61557-12 szerint, Class 0.1 feszültség az IEC 61557-12 szerint, Class 0.1 aktív teljesítmény az IEC 61557-12 szerint, Class 0.5 teljesítménytényező az IEC 61557-12 szerint
Kommunikáció
Kimenetek száma: 4 digitális, 2 form C relé
Kommunikációs port protokollok: Modbus RTU (2400...115200 bps, 2-vezetékes), ION (2400...115200 bps, 2-vezetékes), DNP3 (2400...115200 bps, 2-vezetékes), Modbus TCP (10/100 Mbit/s), ION TCP (10/100 Mbit/s), DNP3 TCP (10/100 Mbit/s), IEC 61850, Ethernet Modbus TCP/IP daisy chain (10/100 Mbit/s), DHCP, DNS, DLMS
Kommunikációs portok: RS485 (2 levehető csavaros sorkapocs), Ethernet 10/100BASE-TX (2 RJ45)
Időszinkronizáció és adatrögzítés
Időszinkronizációs protokollok: GPS, IRIG-B, NTP, SNTP, PTP
Adatrögzítési funkciók: Időbélyegzés, pillanatnyi értékek min/max-a, felhasználó által definiálható adatnaplók, folyamatos naplózás vagy pillanatfelvétel, trendek/előrejelzés, eseménynaplók, riasztási naplók, konfigurációváltozás, áramkimaradás, felhasználói bejelentkezés/kijelentkezés, adatnaplók, GPS szinkronizáció, eseménysorrend-rögzítés
Memóriakapacitás: 2 GB
Fizikai jellemzők
Rögzítési mód: DIN sín
Elektromos szigetelési osztály: Class III az EN/IEC 62052-11 szerint
Szigetelési feszültség: III400...690 V az EN 61010-1:ed. 3 szerint, III347...600 V az UL 61010-1:ed. 3 szerint, III347...600 V a CSA C22.2 No 61010-1:ed. 3 szerint
Méretek: Szélesség 160 mm, mélység 135,3 mm, magasság 160 mm
Tömeg: 1,5 kg
Környezeti jellemzők
Védelmi fokozat: IP65 elöl, IP30 hátul, UL type 12 elöl
Relatív páratartalom: 5...95%
Működési hőmérséklet: -25...70 °C
Tárolási hőmérséklet: -40...85 °C
Telepítési kategória: III
Működési magasság: 0...3000 m
