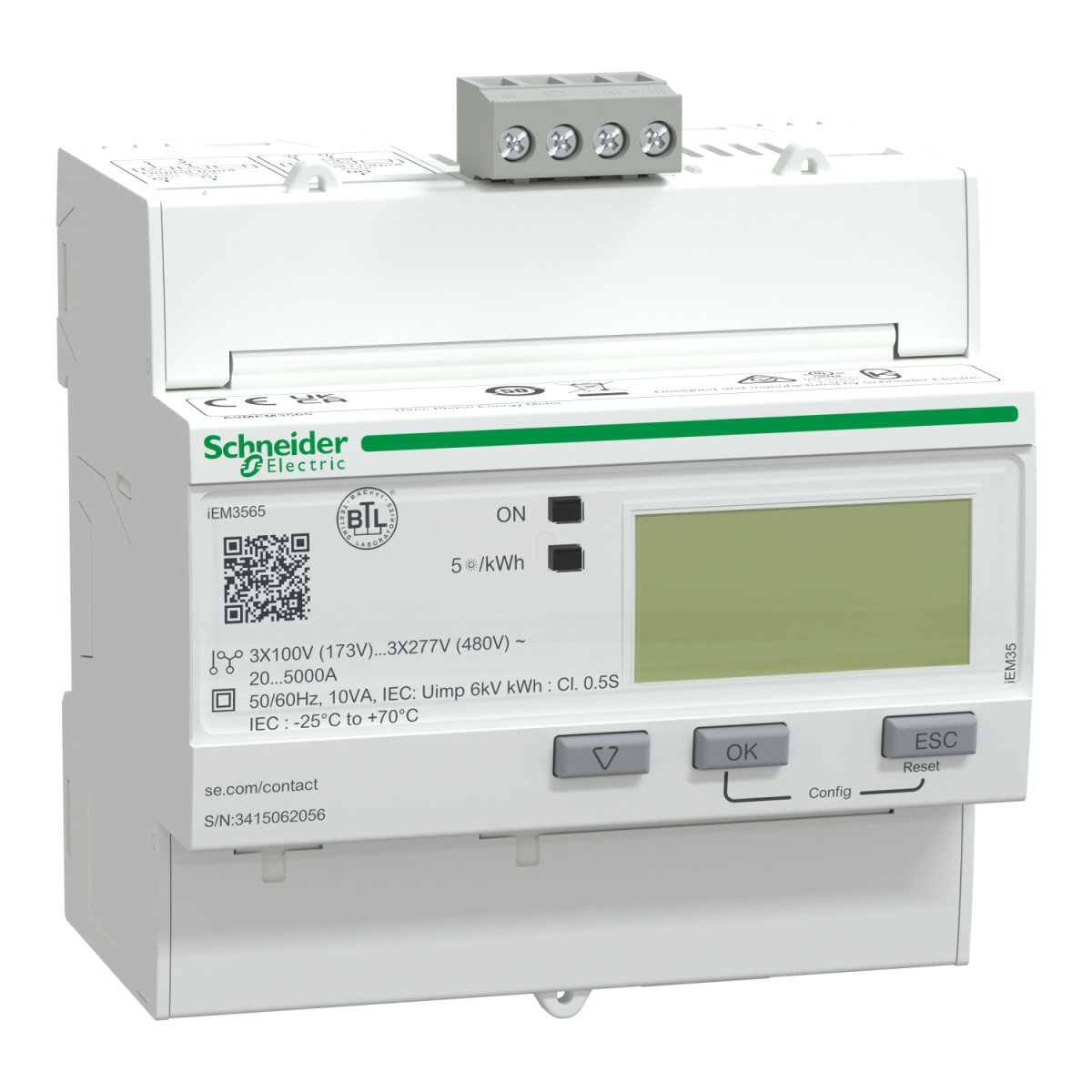

Az A9MEM3565 a Schneider Electric Acti9 termékcsaládjának részeként fejlesztett professzionális fogyasztásmérő, amely a BACnet kommunikációs protokollt használja és Rogowski tekercses áramérzékeléssel rendelkezik. Ez a speciális mérőeszköz az iEM3000 sorozat tagjaként számos modern épületmenedzsment megoldást tesz lehetővé a felhasználók számára, legyen szó kisebb vagy nagyobb épületekről, adatközpontokról vagy ipari létesítményekről.
A készülék kiemelkedő pontossággal méri mind az aktív, mind a reaktív energiafogyasztást, teljesítményt, áramerősséget és feszültséget. Az IEC 62053-22 és ANSI C12.20 szabványoknak megfelelően 0.5S osztályú pontossággal rendelkezik az aktív energiamérés területén. A mérő Rogowski tekercs bemeneti típussal működik, amely széles, 50-5000 A közötti mérési tartományt biztosít. A névleges feszültség tartományai 100-277 V és 173-480 V között vannak, mindkettő esetében ±20% tűréssel. Mind az 50 Hz-es, mind a 60 Hz-es hálózati frekvenciával kompatibilis, így gyakorlatilag bármilyen elektromos hálózatban alkalmazható.
A készülék sokoldalúságát tovább növeli az LCD kijelzője, valamint a 32 minta/ciklus mintavételezési rátája, ami rendkívül pontos mérést tesz lehetővé. A maximálisan mérhető érték 99999999,9 kWh vagy 99999999 MWh, így hosszú távú energiamérésre is alkalmas. A mérő négy különböző tarifát képes kezelni, ami különösen hasznos a költségoptimalizálás során. A BACnet kommunikációs protokoll 9,6-76,8 kbaud sebességgel működik, és RS485 csatlakozáson keresztül érhető el, amely csavaros sorkapcsokkal csatlakoztatható.
A felhasználói felületen található LED-ek egyértelmű visszajelzést adnak: a zöld jelzőfény a bekapcsolt állapotot jelzi, míg a villogó sárga LED a pontosság-ellenőrzésre, illetve túlterhelés esetén riasztásra szolgál. Az eszköz egy digitális bemenettel (0-5 V/11-40 V, 24 V DC) és egy digitális kimenettel (statikus) rendelkezik, ami 5-40 V DC@50 mA feszültségtartományban működik. Ez további rugalmasságot biztosít a rendszerintegrációban. A készülék DIN-sínre szerelhető, méretei 90 mm szélesség, 87 mm magasság és 69 mm mélység, és fehér színben kapható.
A Schneider Electric A9MEM3565 fogyasztásmérője ideális választás épületek költségmenedzsment rendszereihez, legyen szó számlázási vagy költségelosztási célokról. Az eszköz alkalmazható fő betáplálások, alforrások vagy elosztótáblák mérésére, így rugalmasan igazítható az adott projektigényekhez. Az IP40-es védettségű előlap és IP20-as védettségű ház, valamint az IK08 ütésállóság biztosítja a termék hosszú élettartamát. A műszer -25 és 70 °C közötti üzemi hőmérséklet-tartományban használható, és 3000 méter alatti tengerszint feletti magasságon üzemeltethető. A mérő számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve a CE, UKCA, CULus, KZ és RCM megfelelőségeket, ami garantálja a minőséget és a megbízhatóságot bármilyen alkalmazási környezetben.
Schneider Electric iEM3000 series - A9MEM3565 -Fogyasztásmérő BACNET Rogowski tekercs műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Termék típusa: Fogyasztásmérő
Eszköz rövid neve: iEM3565
Műszaki specifikációk
Pólusok leírása: 1P + N, 3P + N, 3P
Mérési típus: Aktív és reaktív energia, Aktív és reaktív teljesítmény, Áramerősség, Feszültség
Mérési mód: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Eszköz alkalmazás: Al-számlázás, Részleges mérő, Többtarifás
Pontossági osztály: 0.5S aktív energia IEC 62053-22 szerint, 0.5S aktív energia ANSI C12.20 szerint
Bemenet típusa: Rogowski tekercs 50...5000 A
Névleges feszültség: 100…277 V +/- 20%, 173…480 V +/- 20%
Hálózati frekvencia: 50 Hz, 60 Hz
Technológia típusa: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételezési ráta: 32 minta/ciklus
Mérési áramerősség: 50...5000 A
Maximális mérhető érték: 99999999.9 kWh, 99999999 MWh
Tarifa bemenet: 4 tarifa
Kommunikáció
Kommunikációs port protokoll: BACnet 9.6, 19.2, 38.4, 57.6, 76.8 kbaud sebességgel
Kommunikációs port csatlakozás: Csavaros sorkapocs: RS485
Jelzések és vezérlés
Helyi jelzés: Zöld jelzőfény: bekapcsolt állapot, Sárga villogó LED: pontosság ellenőrzés, riasztás: túlterhelés
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Szerelés
Szerelési mód: Felcsatolható
Szerelési alap: DIN sín
Csatlakozások
Csatlakozók - sorkapcsok: Áramkör: csavaros sorkapcsok 6 mm² kábel(ek), Feszültség kör: csavaros sorkapcsok 2.5 mm² kábel(ek), Bemenet/kimenet kör: csavaros sorkapcsok 1.5 mm² kábel(ek), Kommunikáció: csavaros sorkapcsok 2.5 mm² kábel(ek)
Meghúzási nyomaték: Bemenet/kimenet kör: 0.5 N.m Philips csavarhúzó, Feszültség kör: 0.5 N.m Philips csavarhúzó, Áramkör: 0.8 N.m pozidriv csavarhúzó, Kommunikáció: 0.5 N.m Philips csavarhúzó
Vezeték csupaszítási hossz: Bemenet/kimenet kör: 6 mm, Feszültség kör: 8 mm, Áramkör: 8 mm, Kommunikáció: 7 mm
Szabványok és tanúsítványok
Szabványok: BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 61010-1:2010, EN 61010-1:2010, IEC 61010-1:2010, UL 61010-1:2010, BS EN 61010-2-30, IEC 61010-2-30, EN 61010-2-30, UL 61010-2-30, ANSI C12.20
Terméktanúsítványok: CE megfelelőség IEC 61010-1 (biztonság), CE megfelelőség EN 61557-12 (teljesítményfigyelő), CE megfelelőség EN/IEC 61326-1 (EMC), UKCA megfelelőség BS EN 61010-1 (biztonság), UKCA megfelelőség BS EN 61557-12 (teljesítményfigyelő), UKCA megfelelőség BS EN 61326-1 (EMC), CULus megfelelőség UL 61010-1 (biztonság), CULus megfelelőség EN 61010-1 (biztonság), KZ, RCM
Környezeti jellemzők
IP védettségi fokozat: IP40 előlap: IEC 60529 szerint, IP20 ház: IEC 60529 szerint
IK védettségi fokozat: IK08
Szennyezési fokozat: 2
Relatív páratartalom: 5...95% 36°C-on
Környezeti hőmérséklet üzemelés közben: -25...70°C - IEC
Környezeti hőmérséklet tároláskor: -40...85°C
Üzemeltetési magasság: < 3000 m
Fizikai jellemzők
Szín: Fehér
9 mm-es osztások: 10
Szélesség: 90 mm
Magasság: 87 mm
Mélység: 69 mm
