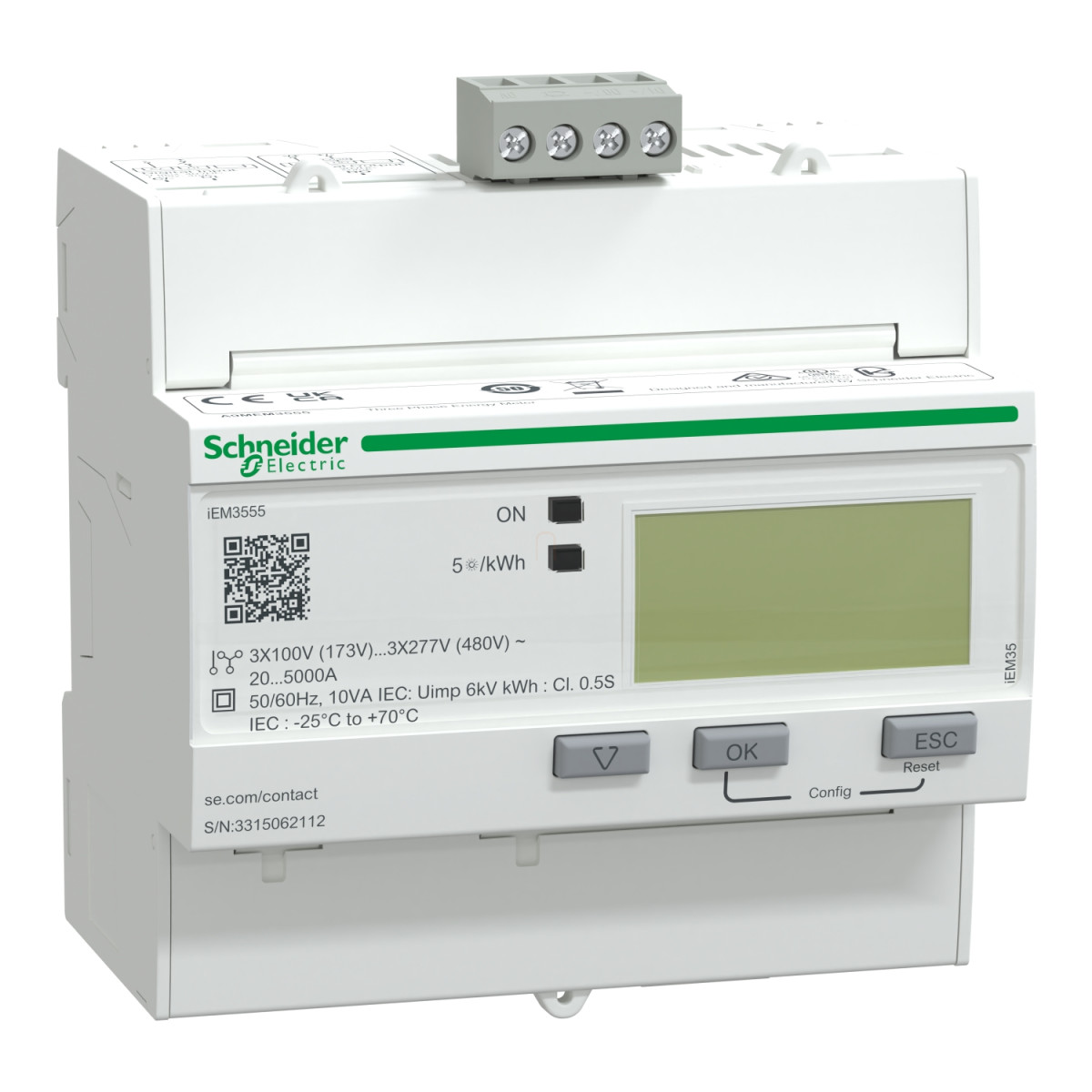

A Schneider Electric Acti9 sorozatú A9MEM3555 energiamérő egy rendkívül fejlett, elektronikus fogyasztásmérő eszköz, amely a modern épületmenedzsment és energiaköltség-optimalizálás nélkülözhetetlen eleme. Ez a készülék a Schneider Electric iEM3000 termékcsalád tagja, amely kifejezetten a költséghatékony és precíz energiamérést biztosítja mind kisebb, mind nagyobb létesítmények számára.
Az A9MEM3555 energiamérő Rogowski tekercs bemeneti típussal rendelkezik, amely 50-5000 A közötti áramtartományban képes méréseket végezni. Ez különösen előnyös nagy teljesítményű ipari alkalmazásoknál, ahol a hagyományos mérési megoldások már nem elég hatékonyak. A készülék többféle feszültségtartományban működtethető: 100-277 V ±20% vagy 173-480 V ±20%, így rugalmasan alkalmazható különböző hálózati környezetekben. Mind az 50 Hz, mind a 60 Hz-es hálózati frekvenciát támogatja, ami nemzetközi használhatóságát is biztosítja. A precíz mérésekért a készülék 32 minta/ciklus mintavételezési rátával dolgozik, ezáltal kiváló pontosságot biztosít az energiafogyasztás monitorozásában.
Az egyik legkiemelkedőbb jellemzője a mérési pontosság: a készülék az IEC 62053-22 és ANSI C12.20 szabványoknak megfelelően 0.5S pontossági osztályú az aktív energiamérés tekintetében. Képes mérni az aktív és reaktív energiát, az aktív és reaktív teljesítményt, valamint az áramerősséget és feszültséget is. Az A9MEM3555 különlegessége a multi-tarifa funkció, amely 4 különböző tarifa kezelését teszi lehetővé, így kiválóan alkalmas olyan környezetekben, ahol időszakonként változó energiaárak vannak érvényben. A részleges mérés és az alszámlázás funkcióknak köszönhetően ideális választás épületek energiaköltségeinek részletes, akár helyiségenkénti vagy bérlőnkénti elosztására is. A készülék maximálisan mérhető értéke 99999999,9 kWh vagy 99999999 MWh, ami hosszú távon is megfelelő kapacitást biztosít a mérésekhez.
A kommunikációs lehetőségek terén az A9MEM3555 Modbus RTU protokollt használ, amely 9,6, 19,2 és 38,4 kbaud sebességgel működik páros/páratlan vagy nincs paritás beállítással. Ez a funkció lehetővé teszi az eszköz integrálását épületfelügyeleti rendszerekbe, így távolról is monitorozhatók és elemezhetők az energiafogyasztási adatok. A kommunikációs portot csavaros sorkapocs biztosítja RS485 interfészen keresztül. Az eszköz rendelkezik 1 digitális bemenettel (0...5 V/11...40 V 24 V DC) és 1 digitális (statikus) kimenettel, amelynek feszültsége 5...40 V DC@50 mA. A felhasználói felület könnyen kezelhető LCD-kijelzővel rendelkezik, valamint különböző visszajelző fények segítenek a működési állapot gyors megítélésében: zöld jelzőfény a bekapcsolt állapothoz, sárga villogó LED a pontossági ellenőrzéshez és a túlterhelés riasztáshoz, valamint egy sárga jelzőfény, amely a Modbus porton aktív kommunikációt jelzi.
Schneider Electric iEM3000 series - A9MEM3555 műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Terméktípus: Energiamérő
Eszköz rövid neve: iEM3555
Műszaki jellemzők
Pólusok leírása: 3P, 3P + N, 1P + N
Mérés típusa: Aktív és reaktív energia, Aktív és reaktív teljesítmény, Áram, Feszültség
Mérési típus: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Eszköz alkalmazás: Multi-tarifa, Részleges mérő, Alszámlázás
Pontossági osztály: Class 0.5S aktív energia az IEC 62053-22 szerint, Class 0.5S aktív energia az ANSI C12.20 szerint
Bemenet típusa: Rogowski tekercs 50...5000 A
Névleges feszültség: 100…277 V +/- 20%, 173…480 V +/- 20%
Hálózati frekvencia: 50 Hz, 60 Hz
Technológia típusa: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételi sebesség: 32 minta/ciklus
Mérési áram: 50…5000 A
Maximális mérhető érték: 99999999.9 kWh, 99999999 MWh
Tarifa bemenet: Tarifa (4)
Kommunikációs port protokoll: Modbus RTU 9,6, 19,2 és 38,4 kbaud sebességgel páros/páratlan vagy nincs paritás
Kommunikációs port támogatás: Csavaros sorkapocs: RS485
Fizikai jellemzők
Helyi jelzés: Zöld jelzőfény: bekapcsolt állapot, Sárga villogó LED: pontossági ellenőrzés, riasztás: túlterhelés, Sárga jelzőfény: kommunikáció aktív a Modbus porton (Modbus)
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Felszerelési mód: Bepattintós
Szerelési alap: DIN sín
Csatlakozások - sorkapcsok: Áramkör: 6 mm² kábel(ek) csavaros sorkapocs, Feszültség kör: 2,5 mm² kábel(ek) csavaros sorkapocs, Bemenet/kimenet kör: 1,5 mm² kábel(ek) csavaros sorkapocs, Kommunikáció: 2,5 mm² kábel(ek) csavaros sorkapocs
Környezeti paraméterek
IP védettségi fokozat: IP40 előlap: IEC 60529 szerint, IP20 ház: IEC 60529 szerint
IK ütésállósági fokozat: IK08
Szennyezési fokozat: 2
Relatív páratartalom: 5…95% 36 °C-on
Környezeti működési hőmérséklet: -25…70 °C - IEC
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemeltetési magasság: < 3000 m
Szín: Fehér
9 mm-es egységek: 10
Szélesség: 90 mm
Magasság: 87 mm
Mélység: 69 mm
Megfelelőségi tanúsítványok
Szabványok: BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 61010-1:2010, EN 61010-1:2010, IEC 61010-1:2010, UL 61010-1:2010, BS EN 61010-2-30, IEC 61010-2-30, EN 61010-2-30, UL 61010-2-30, ANSI C12.20
Termék tanúsítványok: CE megfelelőség IEC 61010-1 (biztonság), CE megfelelőség EN 61557-12 (teljesítménymérő), CE megfelelőség EN/IEC 61326-1 (EMC), UKCA megfelelőség BS EN 61010-1 (biztonság), UKCA megfelelőség BS EN 61557-12 (teljesítménymérő), UKCA megfelelőség BS EN 61326-1 (EMC), CULus megfelelőség UL 61010-1 (biztonság), CULus megfelelőség EN 61010-1 (biztonság), KZ, RCM
