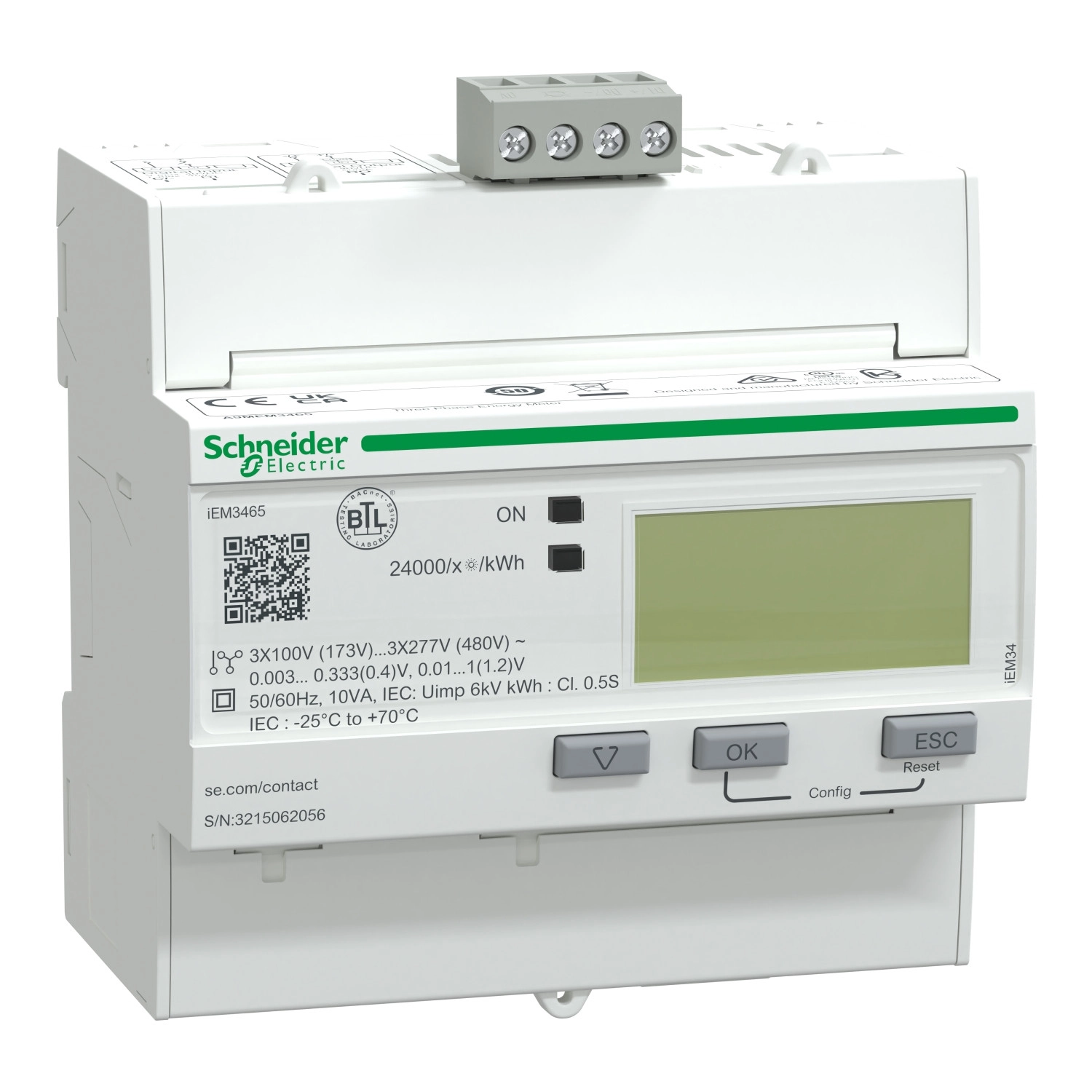

A Schneider Electric iEM3000 sorozatú A9MEM3465 fogyasztásmérő egy rendkívül precíz, professzionális energiamérő eszköz, amely egyaránt alkalmazható kis, közepes és nagyméretű épületekben, adatközpontokban, egészségügyi intézményekben és ipari környezetben is. Az eszköz tökéletes megoldást kínál számlázási és költségelosztási feladatokhoz, így ideális választás épületüzemeltetési szakemberek és energiamenedzserek számára.
Ez a korszerű fogyasztásmérő a BACnet kommunikációs protokollt használja, amely biztosítja a zökkenőmentes integrációt az épületfelügyeleti rendszerekbe. Az A9MEM3465 modell 1 digitális bemenettel és 1 digitális kimenettel rendelkezik, valamint támogatja a multi-tariff funkciókat is, ami lehetővé teszi akár 4 különböző tarifa kezelését. A készülék LVCT (Low Voltage Current Transformer) - kisfeszültségű áramváltó - bemenettel rendelkezik, amely 0,333 V vagy 1 V értékű lehet. A mérési pontosság kiemelkedő - Class 0.5S aktív energia mérési pontosságot biztosít az IEC 62053-22 és ANSI C12.20 szabványoknak megfelelően.
Az eszköz különösen hatékony az aktív és reaktív energia, teljesítmény, áram és feszültség mérésében. A beépített LCD kijelző könnyen leolvasható, és a mintavételezési sebesség 32 minta/ciklusnak felel meg, ami rendkívül pontos mérést tesz lehetővé. A műszer támogatja a 3P, 1P+N, és 3P+N pólusú bekötéseket, így rugalmasan alkalmazható különböző elektromos rendszerekben. A működési feszültségtartománya kétféle lehet: 100-277 V ±20% vagy 173-480 V ±20%, és képes mind az 50 Hz, mind a 60 Hz hálózati frekvencián működni. A kommunikációs port támogatja a BACnet protokollt különböző sebességeken (9,6, 19,2, 38,4, 57,6, 76,8 kbaud), és RS485 csatlakozási felületet biztosít.
A Schneider Electric iEM3465 fogyasztásmérő könnyen telepíthető DIN sínre, és különféle jelzésekkel rendelkezik a működési állapot jelzésére: zöld indikátor jelzi a bekapcsolt állapotot, sárga villogó LED a pontosság ellenőrzését, valamint riasztást ad túlterhelés esetén. Az eszköz IP40 védettséggel rendelkezik az előlapi részen, míg a ház IP20 védelemmel bír az IEC 60529 szabvány szerint. Az üzemi hőmérséklet-tartománya rendkívül széles, -25°C és +70°C között működik megbízhatóan. A készülék méretei kompaktak: 90 mm szélesség, 87 mm magasság és 69 mm mélység, fehér színű kivitelben. Számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között CE, UKCA, CULus minősítéssel rendelkezik, ami garantálja a biztonságos és megbízható működést.
Schneider Electric iEM3000 series - A9MEM3465 -Fogyasztásmérő BACNET LVCT műszaki adatok
Főbb jellemzők
Termékvonal: Acti9
Termékcsalád: Acti9 iEM3000
Termék vagy komponens típusa: Fogyasztásmérő
Készülék rövid neve: iEM3465
Kiegészítő jellemzők
Pólusok leírása: 3P, 1P + N, 3P + N
Mérés típusa: Aktív és reaktív energia, Aktív és reaktív teljesítmény, Áram, Feszültség
Mérés módja: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Készülék alkalmazása: Alszámlázás, Multi-tariff, Részleges mérés
Pontossági osztály: Class 0.5S aktív energia az IEC 62053-22 szerint, Class 0.5S aktív energia az ANSI C12.20 szerint
Bemenet típusa: Kisfeszültségű áramváltó 0,333 V vagy 1 V
Névleges feszültség: 100...277 V +/- 20%, 173...480 V +/- 20%
Hálózati frekvencia: 60 Hz, 50 Hz
Technológia típusa: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételezési gyakoriság: 32 minta/ciklus
Mérési áram: 1...32767000 mA
Maximális mérhető érték: 99999999,9 kWh, 99999999 MWh
Tarifa bemenet: Tarifa (4)
Kommunikációs port protokoll: BACnet 9,6, 19,2, 38,4, 57,6, 76,8 kbaud sebességgel
Kommunikációs port csatlakozás: Csavaros sorkapocs: RS485
Helyi jelzések: Zöld jelzőfény: bekapcsolt állapot, Sárga villogó LED: pontosság ellenőrzés, riasztás: túlterhelés
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Szerelési mód: Rápattintható
Rögzítési felület: DIN sín
Környezeti jellemzők
IP védettségi fokozat: IP40 előlap: megfelel az IEC 60529 szabványnak, IP20 ház: megfelel az IEC 60529 szabványnak
IK ütésállósági fokozat: IK08
Szennyezettségi fok: 2
Relatív páratartalom: 5...95% 36°C-on
Működési környezeti hőmérséklet: -25...70°C - IEC
Tárolási környezeti hőmérséklet: -40...85°C
Üzemi magasság: < 3000 m
Szín: Fehér
9 mm-es osztások: 10
Szélesség: 90 mm
Magasság: 87 mm
Mélység: 69 mm
Szabványok és tanúsítványok
Szabványok: BS EN 61326-1, IEC 61326-1, EN 61326-1, BS EN 61010-1:2010, EN 61010-1:2010, IEC 61010-1:2010, UL 61010-1:2010, BS EN 61010-2-30, IEC 61010-2-30, EN 61010-2-30, UL 61010-2-30, ANSI C12.20
Terméktanúsítványok: CE megfelelőség IEC 61010-1 (biztonság), CE megfelelőség EN 61557-12 (teljesítményfigyelés), CE megfelelőség EN/IEC 61326-1 (EMC), UKCA megfelelőség BS EN 61010-1 (biztonság), UKCA megfelelőség BS EN 61557-12 (teljesítményfigyelés), UKCA megfelelőség BS EN 61326-1 (EMC), CULus megfelelőség UL 61010-1 (biztonság), CULus megfelelőség EN 61010-1 (biztonság), KZ, RCM
