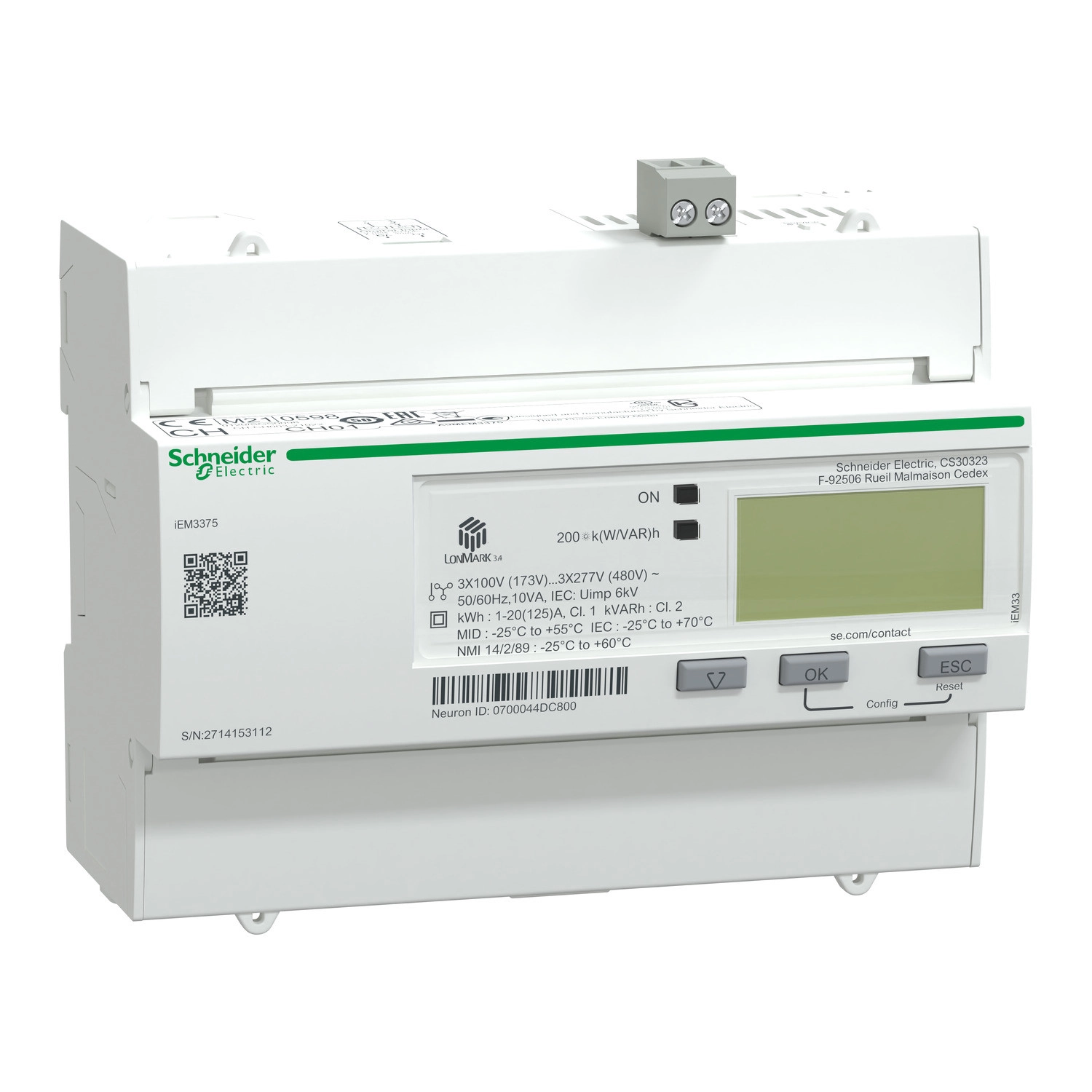

A Schneider Electric Acti9 iEM3375 egy rendkívül fejlett, nagy pontosságú elektronikus fogyasztásmérő, amely komplex energiamenedzsment megoldást kínál épületek és ipari létesítmények számára. Ez a professzionális energiamérő a LON kommunikációs protokollt támogatja, és MID (Measuring Instruments Directive) tanúsítvánnyal rendelkezik, ami garantálja a mérési pontosságot és a hivatalos elszámolhatóságot a számlázási alkalmazásokhoz.
Az Acti9 iEM3375 sokoldalúan alkalmazható mind kis-, közép- és nagyméretű épületek energiaköltségeinek pontos nyomon követésére. Ideális választás főbetáplálási mérésekhez, alelosztókhoz és elosztópanelekhez egyaránt. A készülék kiválóan alkalmazható adatközpontokban, egészségügyi létesítményekben és ipari környezetben is, ahol kritikus fontosságú az energia felhasználás pontos követése és a költségek allokálása. A multi-tarifa funkció lehetővé teszi akár 4 különböző tarifa szerinti mérést, ami ideálissá teszi változó díjszabású környezetben vagy albérleti szerződések elszámolásához.
Műszakilag az iEM3375 kiemelkedő paraméterekkel rendelkezik: 125A névleges áramerősség közvetlen csatlakozással, 100-277V és 173-480V közötti feszültségtartomány, valamint 50/60Hz hálózati frekvencia támogatás. A készülék képes az aktív és reaktív energia mérésére, aktív és reaktív teljesítmény, áram és feszültség megjelenítésére. Az LCD kijelző könnyen olvasható, a mérési pontosság kiemelkedő: Class 1 az aktív energia mérésére az IEC 62053-21 és IEC 61557-12 szabványoknak megfelelően, valamint Class B az EN 50470-3 szerint. A belső mintavételi sebesség 32 minta/ciklus, ami biztosítja a nagy pontosságot. A maximum mérhető érték 99999999.9 kWh, ami hosszú távú használatot tesz lehetővé nagy fogyasztású létesítményekben is.
A kommunikációs lehetőségek terén az iEM3375 LON protokollt támogat 3750V szigeteléssel, LonWorks TP/FT-10 csavarható sorkapocs csatlakozási lehetőséggel. A készülék rendelkezik 1 digitális bemenettel (0...5 V/11...40 V 24 V DC), ami lehetővé teszi külső jelek fogadását. A készülék állapotát zöld tápellátás-jelző fény és sárga villogó LED mutatja, amely a pontosság ellenőrzésére és túlterhelés riasztásra szolgál. A műszer DIN sínre szerelhető, a csatlakozók csavaros kialakításúak, akár 50 mm² keresztmetszetű kábelekhez. Az IP védettség az előlap esetén IP40, a készülékház esetén IP20, az IEC 60529 szabvány szerint. A készülék működési hőmérséklet-tartománya rendkívül széles: -25...55 °C MID megfelelőséggel, valamint -25...70 °C és -25...60 °C az IEC szabvány szerint. A tárolási hőmérséklet-tartomány -40...85 °C, a relatív páratartalom 5...95% 50 °C-on, és 3000 m alatti telepítési magasság támogatott.
Schneider Electric iEM3000 series - A9MEM3375 -Digitális fogyasztásmérő,3F,125A,Lon,MID műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Termék típusa: Energiamérő
Eszköz rövid neve: iEM3375
Mérés típusa: Aktív és reaktív energia, aktív és reaktív teljesítmény, áram, feszültség
Mérési mód: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Eszköz alkalmazása: Multi-tarifa, alelosztói elszámolás, részleges mérés
Pontossági osztály: Class 1 aktív energia az IEC 62053-21 szerint, Class 1 aktív energia az IEC 61557-12 szerint, Class B aktív energia az EN 50470-3 szerint
Műszaki adatok
Bemeneti típus: Közvetlen csatlakozás
Névleges áramerősség [In]: 125 A
Névleges feszültség: 100...277 V / 173...480 V
Hálózati frekvencia: 50 Hz / 60 Hz
Technológia típusa: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételezési sebesség: 32 minta/ciklus
Mérési áramerősség: 0...125 A
Maximálisan mérhető érték: 99999999.9 kWh
Tarifa bemenet: Tarifa (4)
Kommunikációs port protokoll: LON, szigetelés 3750 V
Kommunikációs port csatlakozás: Csavaros sorkapocs: LonWorks TP/FT-10
Helyi jelzés: Zöld jelzőfény: tápellátás BE, Sárga villogó LED: pontosság ellenőrzés, riasztás: túlterhelés
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 0
Szerelési adatok
Szerelési mód: Felpatintható
Szerelési alap: DIN sín
Csatlakozások - sorkapcsok: Csavaros sorkapcsok 50 mm² kábel(ek)
Túlfeszültség kategória: III
Környezeti paraméterek
IP védettség: IP40 előlap: az IEC 60529 szerint, IP20 ház: az IEC 60529 szerint
Szennyezettségi fok: 2
Relatív páratartalom: 5...95 % 50 °C-on
Környezeti hőmérséklet üzemeltetésnél: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Környezeti hőmérséklet tároláshoz: -40...85 °C
Üzemeltetési tengerszint feletti magasság: < 3000 m
Fizikai jellemzők
Szín: Fehér
9 mm egység: 14
Szélesség: 126 mm
Magasság: 103.2 mm
Mélység: 69.3 mm
