A Schneider Electric Acti9 iEM3365 energiamérő egy rendkívül sokoldalú és precíz fogyasztásmérő eszköz, amely tökéletes választás az energiafelhasználás pontos nyomon követésére és a költségek hatékony elosztására különböző épületekben és létesítményekben. Az A9MEM3365 cikkszámú készülék különösen alkalmas kiskeres-kedelmi, kereskedelmi és ipari létesítmények energia-menedzsment rendszerébe történő integrálásra, legyen szó akár kis-, közép- vagy nagyméretű épületekről, illetve több telephellyel rendelkező vállalatok költségelosztási igényeiről.
A Schneider Electric iEM3365 energiamérő 125 A áramerősségig képes közvetlen csatlakoztatással mérni a felhasznált energiát. A készülék többféle pólusszámmal használható: 1P+N, 3P+N, vagy 3P konfigurációban is telepíthető, így rugalmasan alkalmazható különböző villamos hálózatokhoz. A névleges feszültségtartomány 100-277 V, illetve 173-480 V között van, és a készülék mind 50 Hz, mind 60 Hz hálózati frekvenciával kompatibilis. Az iEM3365 modell kiemelkedő tulajdonsága a BACnet kommunikációs protokoll támogatása, amely 9,6 és 76,8 kbaud közötti sebességgel működik, 4000 V-os szigeteléssel. A mérő rendelkezik egy digitális bemenettel (0...5 V/11...40 V 24 V DC) és egy digitális kimenettel (statikus, 5...40 V DC@50 mA), amelyek tovább bővítik az alkalmazási lehetőségeket.
Az iEM3365 pontos mérést biztosít az IEC 62053-21 és IEC 61557-12 szabványok szerint Class 1, valamint az EN 50470-3 szabvány szerint Class B besorolással az aktív energia tekintetében. A mérő képes aktív és reaktív energia, aktív és reaktív teljesítmény, áram és feszültség mérésére egyaránt. A készülék négykvadránsos (előjeles) mérést végez az aktív, reaktív és látszólagos energia tekintetében. A 32 minta/ciklus mintavételi sebesség biztosítja a mérések pontosságát még változó terhelés esetén is. A készülék maximálisan 99999999,9 kWh érték mérésére képes, ami rendkívül hosszú időtartamú használatot tesz lehetővé újrakalibrálás nélkül. A multi-tariff funkciónak köszönhetően akár 4 különböző tarifa kezelésére is alkalmas, ami ideálissá teszi olyan alkalmazásokhoz, ahol a különböző időszakokban eltérő energiadíjakkal kell számolni.

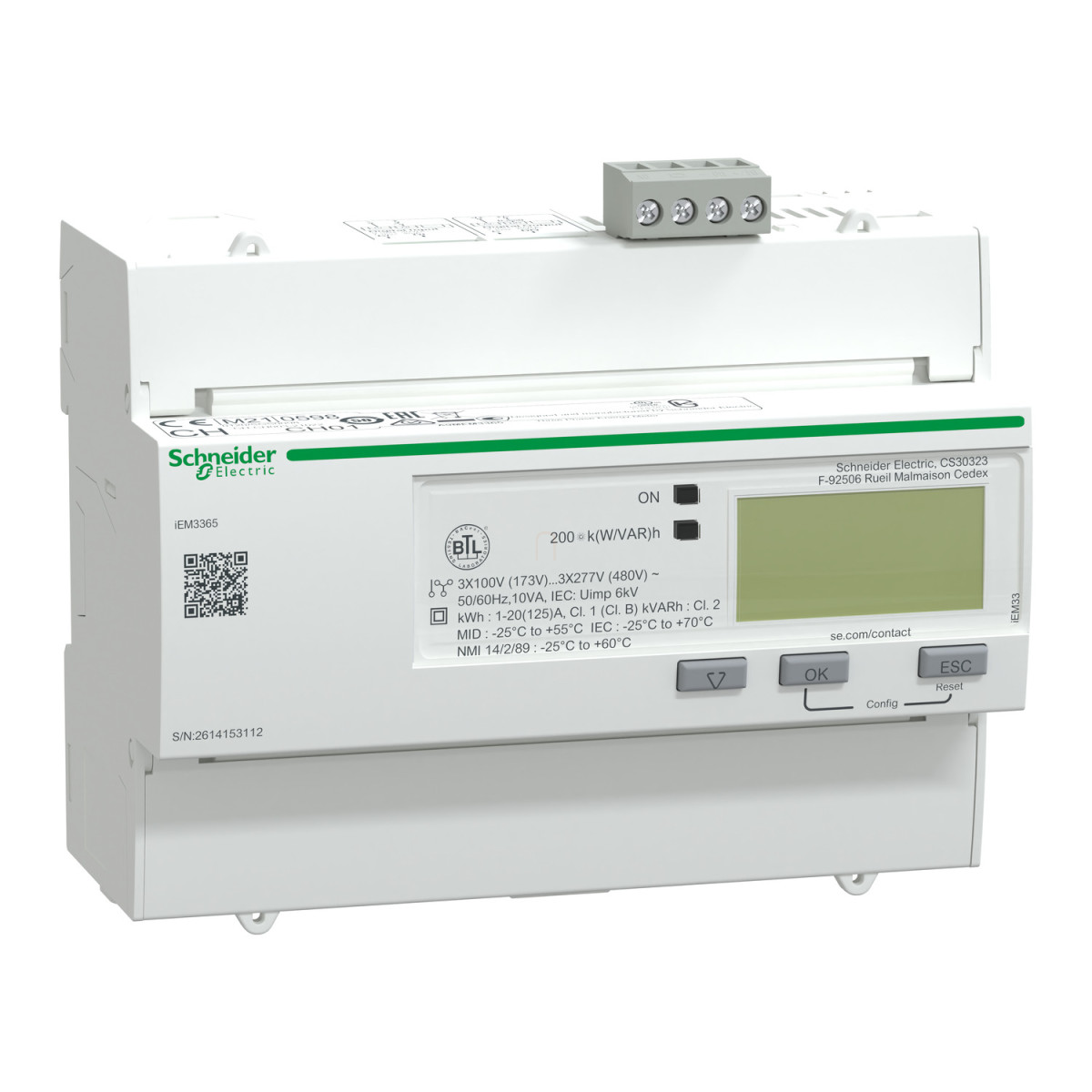

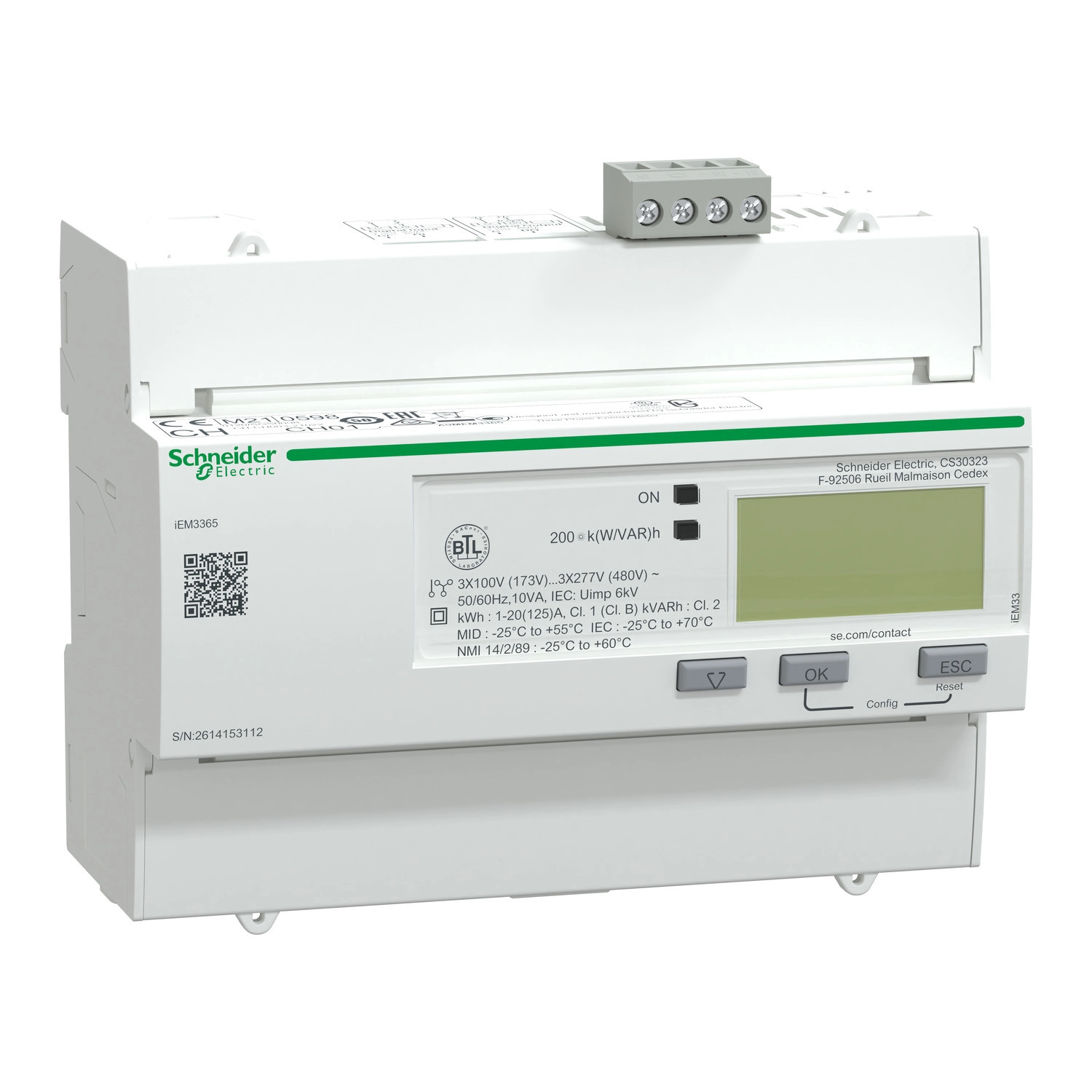

A készülék fizikai kialakítása praktikus: DIN sínre pattintható, fehér színű házzal, 14 darab 9 mm-es egységnyi szélességgel (126 mm), 103,2 mm magassággal és 69,3 mm mélységgel rendelkezik. Az előlapi LCD kijelző egyszerűvé teszi a leolvasást, a zöld fényjelzés mutatja a bekapcsolt állapotot, a sárga villogó LED pedig a pontossági ellenőrzést és a túlterhelési riasztást jelzi. A készülék védettségi szintje IP40 az előlap és IP20 a ház tekintetében. Üzemi hőmérséklet-tartománya -25...+55 °C (MID szerint), illetve -25...+70 °C (IEC szerint), tárolási hőmérséklet-tartománya pedig -40...+85 °C, ami szélsőséges körülmények között is megbízható működést garantál. Az iEM3365 számos nemzetközi tanúsítvánnyal rendelkezik, köztük CE, UKCA, CULus, EAC, RCM, MID, amelyek igazolják a termék minőségét és megfelelőségét a vonatkozó szabványoknak.
Schneider Electric iEM3000 series - A9MEM3365 -Digitális fogyasztásmérő,3F,125A,Bacnet,MID műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Termék vagy komponens típusa: Energiamérő
Rövid terméknév: iEM3365
Névleges áramerősség: 125 A
Névleges feszültség: 100...277 V, 173...480 V
Hálózati frekvencia: 50 Hz, 60 Hz
Mérési jellemzők
Bemenet típusa: Közvetlen csatlakozás
Mérési típus: Aktív, reaktív, látszólagos energia (előjeles, négykvadránsos)
Mérési pontosság: 1. osztály aktív energia az IEC 62053-21 szerint
Mintavételi sebesség: 32 minta/ciklus
Mérhető maximum érték: 99999999,9 kWh
Kommunikáció és csatlakozás
Kommunikációs protokoll: BACnet 9,6, 19,2, 38,4, 57,6, 76,8 kbaud sebességgel, 4000 V szigeteléssel
Kommunikációs port: Csavaros sorkapocs: RS485
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Fizikai jellemzők
Szerelési mód: Pattintható
Rögzítés: DIN sín
Csatlakozások - sorkapcsok: Csavaros sorkapcsok 50 mm² kábelekhez
Túlfeszültség kategória: III
Védettség: IP40 előlap: az IEC 60529 szerint, IP20 ház: az IEC 60529 szerint
Környezetszennyezési fokozat: 2
Relatív páratartalom: 5...95 % 50 °C-on
Üzemi környezeti hőmérséklet: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: < 3000 m
Szín: Fehér
9 mm-es egység: 14
Szélesség: 126 mm
Magasság: 103,2 mm
Mélység: 69,3 mm
Tanúsítványok
Terméktanúsítványok: CE az IEC 61010-1 szerint (biztonság), CE az EN 61557-12 szerint (teljesítményfigyelő), CE az EN/IEC 61326-1 szerint (EMC), UKCA a BS EN 61010-1 szerint (biztonság), UKCA a BS EN 61557-12 szerint (teljesítményfigyelő), UKCA a BS EN 61326-1 szerint (EMC), CULus az UL 61010-1 szerint (biztonság), CULus az EN 61010-1 szerint (biztonság), EAC az EN 50470-3 szerint (almérő), RCM az EN 62052 szerint (almérő), KZ az EN 50470-3 szerint (almérő), METAS az EN 50470-1 szerint (almérő), MID az EN 50470-3 szerint (almérő), MID az EN 50470-1 szerint (almérő), NMI az NMI M 6-1 szerint
