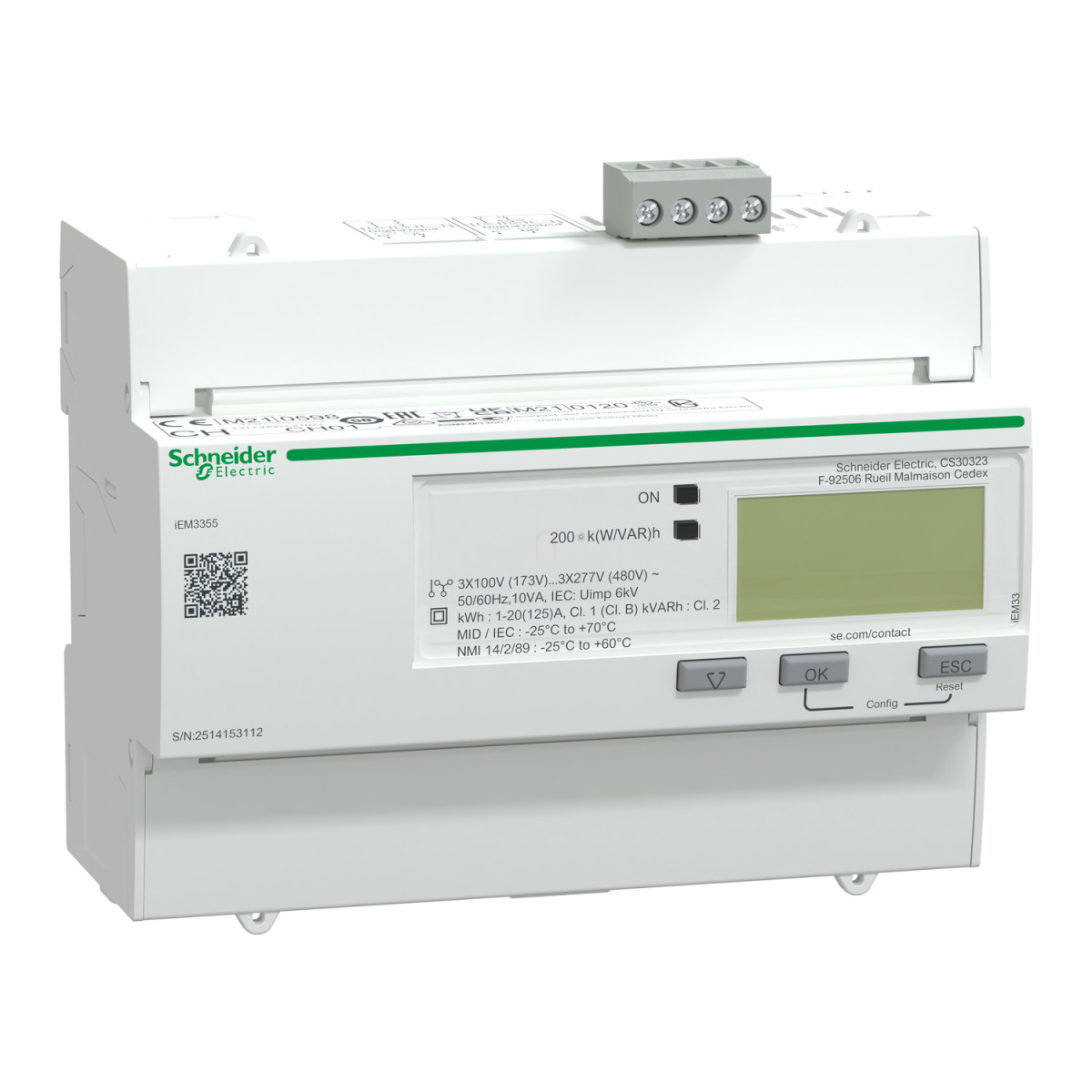

A Schneider Electric Acti9 iEM3355 fogyasztásmérő egy sokoldalú, fejlett energiamérő megoldás, amely ideális a korszerű épületfelügyeleti és költségelszámolási rendszerekhez. Ez a 125 amper névleges áramerősségű készülék kiváló választás mind kis-, közepes- és nagy épületek, valamint többlétesítményes komplexumok energia-monitorozásához és költségelosztásához, legyen szó akár fő betáplálásról, alelosztókról vagy elosztópanelekről.
Az A9MEM3355 típusszámú készülék a Modbus RTU kommunikációs protokollt használja 9.6, 19.2 és 38.4 kbaud sebességgel, páros/páratlan vagy paritás nélküli beállítással, 4000 V szigeteléssel. A műszer egy digitális bemenetet (0...5 V/11...40 V 24 V DC) és egy digitális (statikus) kimenetet kínál 5...40 V DC feszültségen 50 mA áramerősséggel, ami lehetővé teszi a készülék integrálását komplex épületfelügyeleti rendszerekbe. A DIN-sínre pattintható kivitel és a csavaros sorkapcsok (max. 50 mm² kábelhez) egyszerű telepítést biztosítanak.
A készülék a villamos paraméterek széles skáláját méri: aktív és reaktív energiát, aktív és reaktív teljesítményt, áramerősséget és feszültséget. A mérési típusa aktív, reaktív és látszólagos energia (előjeles, négy kvadráns). Az LCD kijelző tiszta leolvasást biztosít, míg a 32 minta/ciklus mintavételezési sebesség pontos méréseket garantál. A maximálisan mérhető érték 99999999,9 kWh, a mérési tartomány 0...125 A. A készülék többtarifás (4 tarifa) mérésre is alkalmas, így ideális részletes költségelemzéshez és elszámoláshoz. A műszer fehér színű, méretei: 126 mm szélesség, 103,2 mm magasság, 69,3 mm mélység.
Az iEM3355 energiamérő kiemelkedő pontosságával tűnik ki: Class 1 aktív energia mérés az IEC 62053-21 és IEC 61557-12 szabványok szerint, valamint Class B az EN 50470-3 szabvány alapján. A készülék számos nemzetközi tanúsítvánnyal rendelkezik, többek között CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID és NMI. A műszer működési hőmérséklet-tartománya -25...55 °C (MID), -25...70 °C (IEC) vagy -25...60 °C (IEC), IP40 védettséggel az előlapon és IP20 a készülékházon. Az üzemi magasságtartomány 3000 m alatti, relatív páratartalom 5...95% 50 °C-on. Mindezen tulajdonságokkal az A9MEM3355 kiváló választás olyan professzionális felhasználók számára, akik pontos és megbízható energiamérést és adatgyűjtést igényelnek ipari, kereskedelmi vagy intézményi környezetben.
Schneider Electric iEM3000 series - A9MEM3355 -Digitális fogyasztásmérő,3F,125A,MODBUS,MID műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Terméktípus: Energiamérő
Rövid terméknév: iEM3355
Műszaki jellemzők
Pólusok: 3P + N, 1P + N, 3P
Mérési típus: Aktív és reaktív energia, aktív és reaktív teljesítmény, áramerősség, feszültség
Metering típus: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Alkalmazás: Többtarifás, alelosztók mérése, részmérés
Pontossági osztály: Class 1 aktív energia az IEC 62053-21 szerint, Class 1 aktív energia az IEC 61557-12 szerint, Class B aktív energia az EN 50470-3 szerint
Bemenet típusa: Közvetlen csatlakozás
Névleges áram: 125 A
Névleges feszültség: 100...277 V, 173...480 V
Hálózati frekvencia: 50 Hz, 60 Hz
Technológia: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételezési ráta: 32 minta/ciklus
Mérhető áramerősség: 0...125 A
Maximálisan mérhető érték: 99999999.9 kWh
Tarifabemenet: 4 tarifa
Kommunikáció
Kommunikációs port protokoll: Modbus RTU 9,6, 19,2 és 38,4 kbaud sebességen, páros/páratlan vagy nincs paritás, 4000 V szigetelés
Kommunikációs port csatlakozás: Csavaros sorkapocs: RS485
Jelzések
Helyi jelzések: Zöld jelzőfény: bekapcsolt állapot, Sárga villogó LED: pontosság ellenőrzés, túlterhelés riasztás, Sárga jelzőfény: kommunikáció aktív a Modbus porton
Bemenetek/kimenetek
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Szerelés
Szerelési mód: Rápattintható
Szerelési felület: DIN sín
Csatlakozók: Csavaros sorkapcsok 50 mm² kábelhez
Környezeti feltételek
IP védettség: IP40 előlap: megfelel az IEC 60529 szabványnak, IP20 készülékház: megfelel az IEC 60529 szabványnak
Szennyezettségi fokozat: 2
Relatív páratartalom: 5...95% 50 °C-on
Üzemi környezeti hőmérséklet: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi magasság: < 3000 m
Fizikai jellemzők
Szín: Fehér
9 mm-es osztás: 14
Szélesség: 126 mm
Magasság: 103.2 mm
Mélység: 69.3 mm
Tanúsítványok
Terméktanúsítványok: CE (IEC 61010-1 biztonság), CE (EN 61557-12 teljesítményfigyelő), CE (EN/IEC 61326-1 EMC), UKCA, CULus, EAC, RCM, KZ, METAS, MID, NMI
