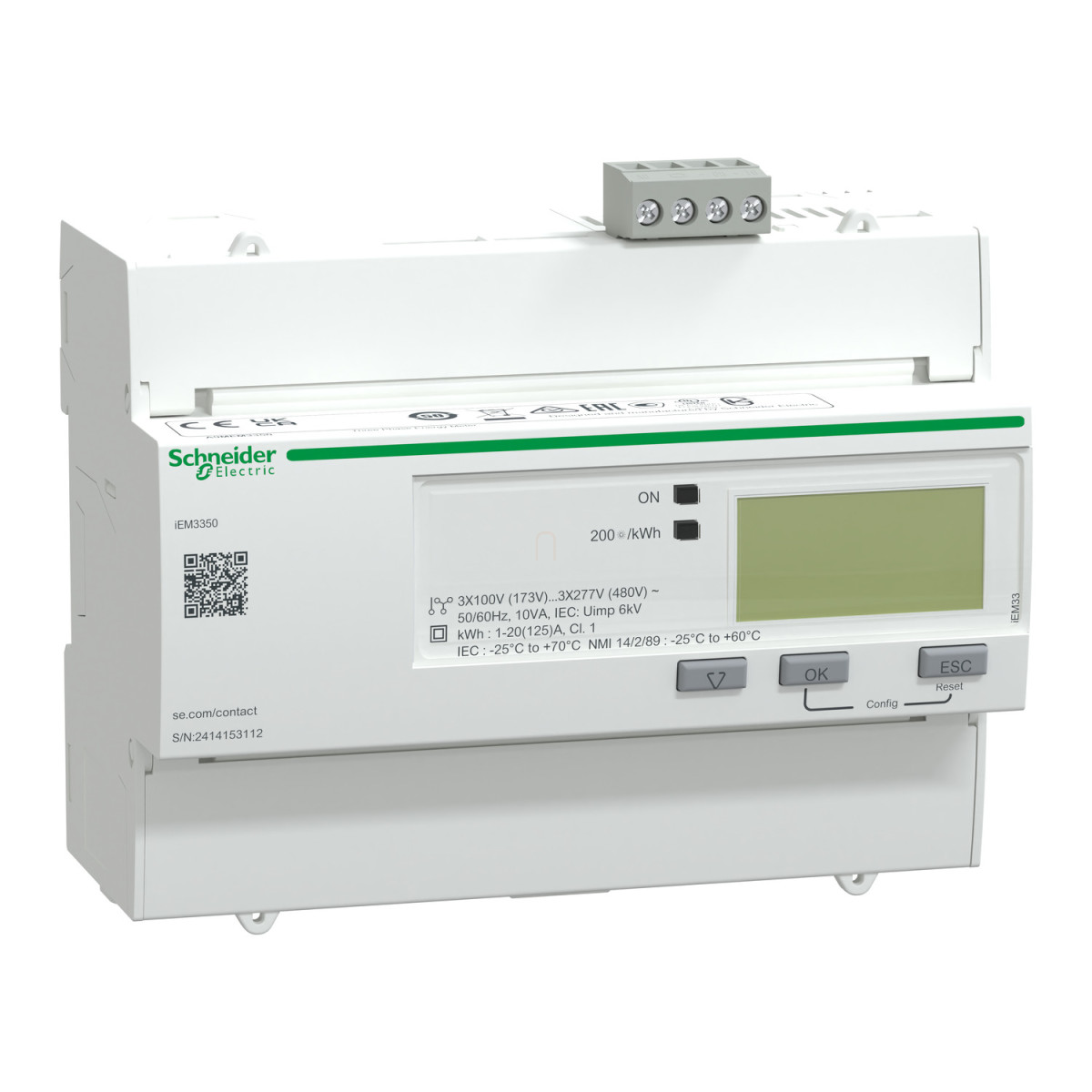

A Schneider Electric iEM3350 energiamérő egy professzionális, korszerű megoldást kínál épületek energiafelhasználásának precíz mérésére és nyomon követésére. Ez a Modbus kommunikációs protokollal rendelkező, DIN-sínre szerelhető, digitális fogyasztásmérő az Acti9 iEM3000 termékcsalád része, amely megfelel a legszigorúbb nemzetközi szabványoknak is.
Az iEM3350 típusú fogyasztásmérő közvetlen csatlakozással, 125 A-ig használható, és számos póluskonfigurációban elérhető (3P + N, 3P, 1P + N). A készülék képes aktív energia, áram, feszültség és aktív teljesítmény pontos mérésére, ezáltal rendkívül sokoldalú eszköz költségallokációs és számlázási alkalmazásokhoz. A mérő az IEC 62053-21 és IEC 61557-12 szabványok szerinti 1-es pontossági osztályba tartozik, ami biztosítja a mérési adatok megbízhatóságát és pontosságát.
Műszaki szempontból az iEM3350 számos kiemelkedő tulajdonsággal rendelkezik. Elektronikus technológiával működik, LCD kijelzővel van felszerelve a könnyű leolvasás érdekében, és 32 minta/ciklus mintavételezési rátával dolgozik a pontos adatrögzítés érdekében. A készülék mérési tartománya 0-125 A, a maximálisan mérhető érték pedig 99999999,9 kWh, ami gyakorlatilag bármilyen méretű létesítmény hosszú távú energiafelhasználásának nyomon követését lehetővé teszi. Kommunikációs szempontból Modbus RTU protokollt használ 9,6, 19,2 és 38,4 kbaud sebességgel, páros/páratlan vagy nincs paritással, valamint 4000 V-os szigeteléssel. A kommunikációs port RS485 csavarkötésű sorkapcsokon keresztül érhető el. A helyi jelzéseket egy zöld indikátor (bekapcsolt állapot), egy sárga villogó LED (pontosság-ellenőrzés) és egy sárga jelzőfény (aktív Modbus kommunikáció) biztosítja. A készüléknek nincs bemenete vagy kimenete, és DIN sínre szerelhető. A csatlakoztatás csavaros sorkapcsokkal történik, amelyek akár 50 mm² keresztmetszetű kábelek fogadására is alkalmasak. Az iEM3350 túlfeszültség kategóriája III-as, ami biztosítja a készülék védelmét a hálózati túlfeszültségekkel szemben.
A Schneider Electric iEM3350 energiamérő számos környezeti feltétel mellett megbízhatóan működik. Az előlapi IP40-es és a hátsó IP20-as védettség megfelelő védelmet nyújt a por és a nedvesség ellen, miközben a készülék -25°C és 70°C közötti üzemi hőmérsékleten képes működni. Tárolási hőmérséklet-tartománya -40°C és 85°C között van, relatív páratartalom tekintetében pedig 5-95% között (50°C-on) használható. Az iEM3350 működési magassága nem haladhatja meg a 3000 métert. A készülék méretei praktikusak: 126 mm széles, 103,2 mm magas és 69,3 mm mély, fehér színű házzal és 14 darab 9 mm-es osztással.
Schneider Electric iEM3000 series - A9MEM3350 -Digitális fogyasztásmérő,3F,125A,MODBUS műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Termék vagy összetevő típus: Energiamérő
Eszköz rövid neve: iEM3350
Alkalmazási terület: Részleges mérő, Al-számlázás
Műszaki paraméterek
Pólusok leírása: 3P + N, 3P, 1P + N
Mérés típusa: Aktív energia, Áram, Feszültség, Aktív teljesítmény
Pontossági osztály: 1-es osztály az aktív energia tekintetében az IEC 62053-21 szerint, 1-es osztály az aktív energia tekintetében az IEC 61557-12 szerint
Bemeneti típus: Közvetlen csatlakozás
Névleges áramerősség: 125 A
Névleges feszültség: 100...277 V, 173...480 V
Hálózati frekvencia: 50 Hz, 60 Hz
Technológia típusa: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételi gyakoriság: 32 minta/ciklus
Mérési áramerősség: 0...125 A
Maximális mérhető érték: 99999999.9 kWh
Kommunikáció
Kommunikációs port protokoll: Modbus RTU 9,6, 19,2 és 38,4 kbaud sebességgel, páros/páratlan vagy nincs paritás, 4000 V-os szigetelés
Kommunikációs port támogatás: Csavaros sorkapocs: RS485
Helyi jelzések: Zöld jelzőfény: bekapcsolt állapot, Sárga villogó LED: pontosság-ellenőrzés, Sárga jelzőfény: aktív kommunikáció a Modbus porton
Fizikai jellemzők
Rögzítési mód: Bepattintható
Rögzítési felület: DIN sín
Csatlakozások - sorkapcsok: Csavaros sorkapcsok 50 mm² kábelekhez
Túlfeszültség kategória: III
IP védettségi fokozat: IP40 előlap: az IEC 60529 szerint, IP20 ház: az IEC 60529 szerint
Szennyezettségi fok: 2
Relatív páratartalom: 5...95% 50°C-on
Környezeti hőmérséklet üzemeltetés közben: -25...70°C - IEC
Környezeti hőmérséklet tároláskor: -40...85°C
Üzemeltetési magasság: < 3000 m
Szín: Fehér
9 mm-es osztások: 14
Szélesség: 126 mm
Magasság: 103,2 mm
Mélység: 69,3 mm
Tanúsítványok
Termék tanúsítványok: CE megfelelőség az IEC 61010-1 szerint (biztonság), CE megfelelőség az EN 61557-12 szerint (teljesítményfigyelés), CE megfelelőség az EN/IEC 61326-1 szerint (EMC), UKCA megfelelőség a BS EN 61010-1 szerint (biztonság), UKCA megfelelőség a BS EN 61557-12 szerint (teljesítményfigyelés), UKCA megfelelőség a BS EN 61326-1 szerint (EMC), CULus megfelelőség az UL 61010-1 szerint (biztonság), CULus megfelelőség az EN 61010-1 szerint (biztonság), EAC (al-mérő), KZ megfelelőség az NMI M 6-1 szerint, KZ, NMI megfelelőség az NMI M 6-1 szerint
