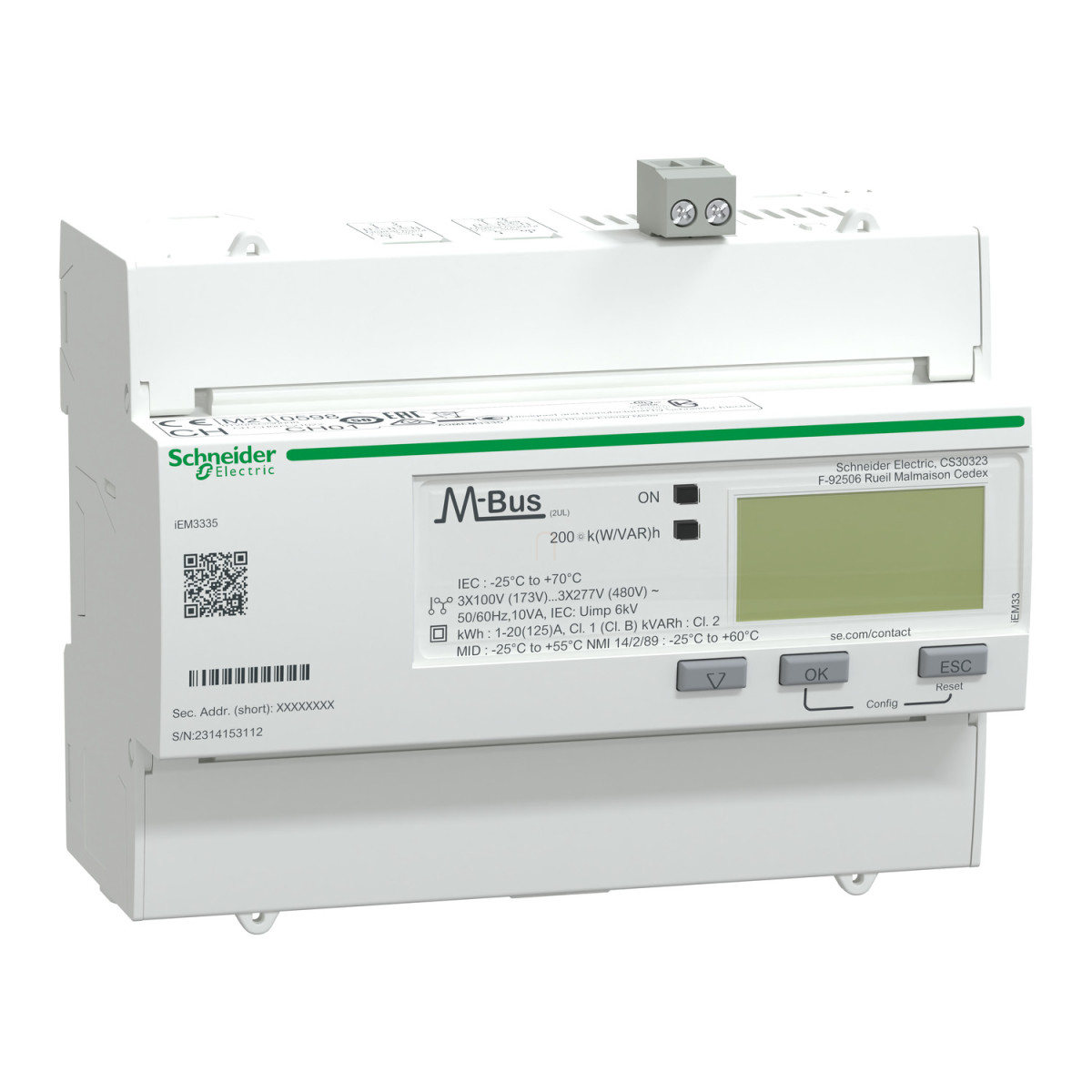

A Schneider Electric Acti9 termékcsaládjának iEM3335 típusú energia mérője egy professzionális megoldást kínál az energiafogyasztás pontos monitorozására és hatékony költségelemzésére. Ez a fejlett eszköz a legkorszerűbb technológiát alkalmazva képes mérni az aktív és reaktív energiát, teljesítményt, áramerősséget és feszültséget, mindezt rendkívül magas, Class 1 pontossággal az IEC 62053-21 és Class B pontossággal az EN 50470-3 szabvány szerint.
Az iEM3335 energiamérő közvetlen csatlakoztatással, akár 125 A áramerősségig használható, és képes működni 100-277 V vagy 173-480 V feszültségtartományban, 50 vagy 60 Hz hálózati frekvencián. A mérőeszköz többféle pólus konfigurációval alkalmazható: 3P, 3P+N, vagy 1P+N rendszerekben. A kifinomult elektronikájának köszönhetően 32 minta/ciklus mintavételezési sebességgel dolgozik, ami kivételes pontosságot biztosít. A készülék LCD kijelzővel rendelkezik, és maximálisan 99999999.9 kWh értéket képes mérni, ami hosszú távú felhasználást tesz lehetővé magas fogyasztású környezetekben is.
A Schneider Electric A9MEM3335 készülék különleges tulajdonsága a többtarifás mérési képesség, amely 4 különböző tarifát támogat, ezáltal rugalmas költségelemzést biztosít különböző időszakokra. A kommunikációs képességei is kiemelkedőek: M-Bus protokollt használ, amely 300-9600 baud sebességgel működik, 3750 V szigeteléssel. A készülék egy digitális bemenettel (0...5 V/11...40 V, 24 V DC) és egy digitális kimenettel (5...40 V DC, 50 mA) rendelkezik, amelyek tovább bővítik felhasználási területeit. A vizuális visszajelzést zöld működésjelző fény és sárga villogó LED biztosítja, amely pontosság-ellenőrzésre és túlterhelés-riasztásra is használható.
A készülék DIN-sínes rögzítéssel szerelhető, 14×9 mm-es egységet foglal el (126 mm széles, 103.2 mm magas és 69.3 mm mély). Az iEM3335 energiamérő ideális választás költséghatékony energiamenedzsment megoldásokhoz különböző épülettípusokban, legyen szó kisméretű, közepes vagy nagy épületekről, akár több telephelyes hálózatokban is. Az eszköz kiválóan alkalmazható számlázási célokra és költségelosztásra egyaránt, amelyet a számos nemzetközi tanúsítvány is igazol, beleértve a CE, UKCA, CULus, EAC, RCM, KZ, METAS és MID megfelelőséget. Környezeti szempontból az IP40 előlapi és IP20 készülékházi védettségével, valamint a -25...55 °C (MID) vagy -25...70 °C (IEC) működési hőmérséklettartományával szélsőséges körülmények között is megbízhatóan üzemel.
Schneider Electric iEM3000 series - A9MEM3335 -Digitális fogyasztásmérő,3F,125A,M-Bus,MID műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméktípus: Energiamérő
Rövid megnevezés: iEM3335
Mérési funkciók: Aktív és reaktív energia, aktív és reaktív teljesítmény, áramerősség, feszültség
Mérési típus: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Technikai specifikációk
Bemeneti típus: Közvetlen csatlakozás
Névleges áramerősség: 125 A
Névleges feszültség: 100...277 V / 173...480 V
Hálózati frekvencia: 50 Hz / 60 Hz
Technológia típusa: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételezési sebesség: 32 minta/ciklus
Mérési áramerősség: 0...125 A
Maximális mérhető érték: 99999999.9 kWh
Tarifa bemenet: 4 tarifa
Pontossági osztály: Class 1 aktív energia IEC 62053-21 szerint, Class 1 aktív energia IEC 61557-12 szerint, Class B aktív energia EN 50470-3 szerint
Kommunikáció
Kommunikációs protokoll: M-bus 300, 600, 1200, 2400, 4800 és 9600 baud sebességgel, 3750 V szigeteléssel
Kommunikációs csatlakozó: Csavaros sorkapocs: M-Bus
Tipikus áramfogyasztás: M-bus kommunikáció: 2.3 mA 1-es állapotban
Be- és kimenetek
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Mechanikai jellemzők
Rögzítési mód: Bepattintható
Rögzítési felület: DIN sín
Csatlakozások - sorkapcsok: Csavaros sorkapcsok 50 mm² kábel(ek)
9 mm-es osztás: 14
Szélesség: 126 mm
Magasság: 103.2 mm
Mélység: 69.3 mm
Szín: Fehér
Környezeti jellemzők
IP védettség: IP40 előlap: IEC 60529 szerint, IP20 készülékház: IEC 60529 szerint
Szennyezési fokozat: 2
Relatív páratartalom: 5...95 % 50 °C-on
Környezeti működési hőmérséklet: -25...55 °C - MID, -25...70 °C - IEC
Környezeti tárolási hőmérséklet: -40...85 °C
Üzemi magasság: < 3000 m
Túlfeszültség kategória: III
Tanúsítványok
CE megfelelőség IEC 61010-1 (biztonság), CE megfelelőség EN 61557-12 (teljesítményfigyelés), CE megfelelőség EN/IEC 61326-1 (EMC), UKCA megfelelőség BS EN 61010-1 (biztonság), UKCA megfelelőség BS EN 61557-12 (teljesítményfigyelés), UKCA megfelelőség BS EN 61326-1 (EMC), CULus megfelelőség UL 61010-1 (biztonság), CULus megfelelőség EN 61010-1 (biztonság), EAC megfelelőség EN 50470-3 (almérő), RCM megfelelőség EN 62052 (almérő), KZ megfelelőség EN 50470-3 (almérő), METAS megfelelőség EN 50470-1 (almérő), MID megfelelőség EN 50470-3 (almérő), MID megfelelőség EN 50470-1 (almérő)
