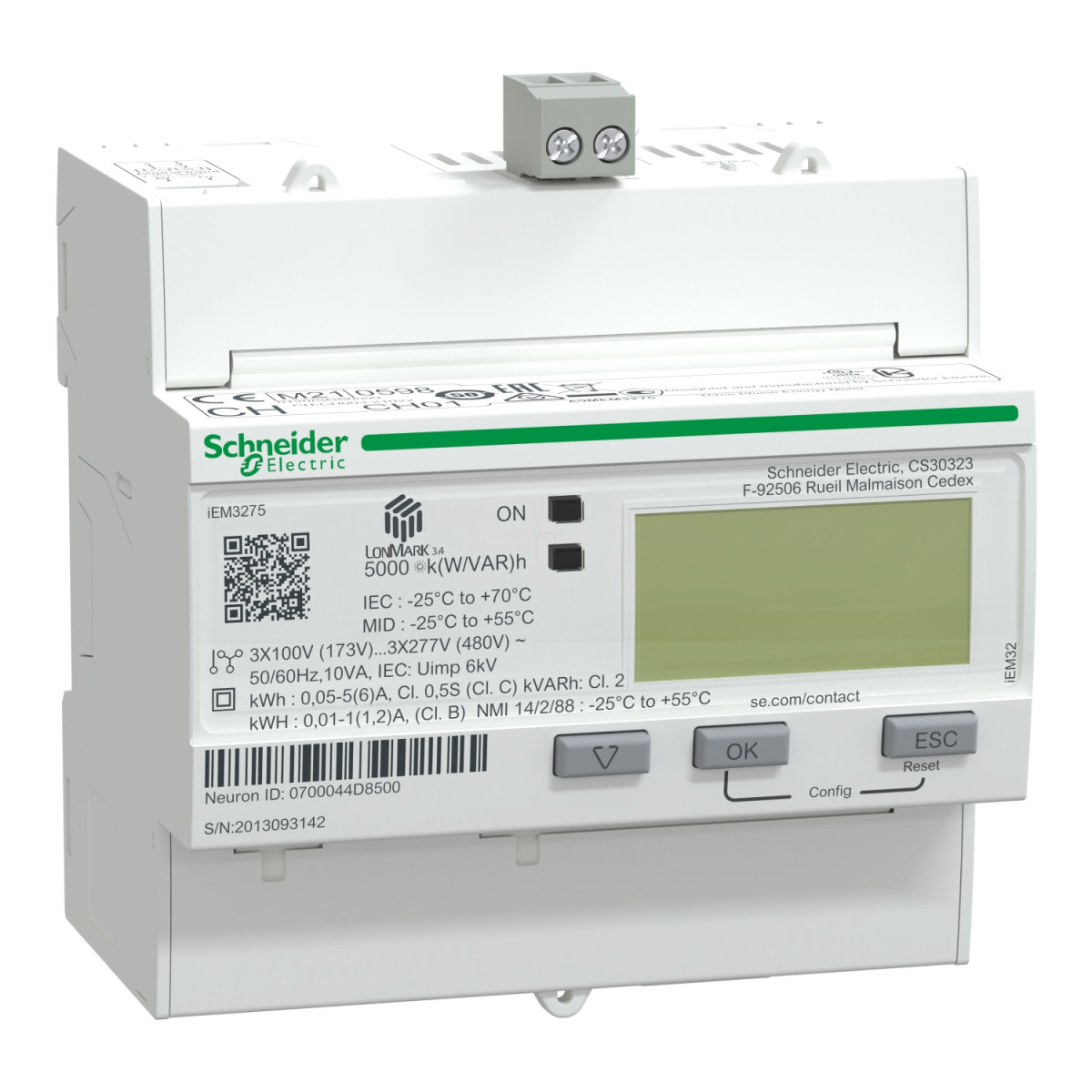

A Schneider Electric Acti9 iEM3275 egy professzionális fogyasztásmérő, amely a vállalat népszerű iEM3000 termékcsaládjának kimagasló tagja. Ez a kompakt, DIN-sínre pattintható készülék pontos energiamérést biztosít különböző épülettípusokban és alkalmazási területeken, legyen szó akár költségmegosztásról, akár számlázási célú mérésről. A MID (Measuring Instruments Directive) tanúsítvánnyal rendelkező berendezés hivatalos elszámolásokhoz is használható, ami különösen előnyössé teszi bérleti konstrukciókban és energiamenedzsment rendszerekben.
Az iEM3275 sokoldalú készülék, amely 3P, 1P+N és 3P+N konfigurációkban is használható. Az eszköz aktív és reaktív energia mérésére, teljesítménymérésre, áramerősség és feszültség monitorozására egyaránt alkalmas. Kiemelkedő pontosságát a Class 0.5S (IEC 62053-22 és IEC 61557-12 szerint) és Class C (EN 50470-3 szerint) besorolások garantálják. A mérő áramváltós kivitelű, 1A vagy 5A bemeneti árammal működik, és 100-277V, illetve 173-480V névleges feszültségtartományban használható. Mind az 50 Hz-es, mind a 60 Hz-es hálózatokon alkalmazható, így gyakorlatilag bármilyen villamos hálózatba integrálható.
A készülék különlegessége a multi-tarifa funkció, amely 4 különböző tarifa kezelését teszi lehetővé, valamint a LON kommunikációs protokoll támogatása 3750V szigeteléssel. A kommunikációs csatlakozás csavaros sorkapcsokkal történik, LonWorks TP/FT-10 szabvány szerint. A készülék rendelkezik egy digitális bemenettel (0-5V/11-40V 24V DC), állapotjelzései között szerepel a zöld tápellátás-jelző LED, valamint a sárga villogó LED, amely a pontosság ellenőrzését és a túlterhelési riasztást jelzi. A mért értékeket könnyen leolvashatod az LCD kijelzőről, és az elektronikus technológiának köszönhetően a mérési mintavételezési sebesség 32 minta/ciklus. A maximálisan mérhető érték 99999999 MWh, a mérési tartomány pedig 1-32767000 mA.
A Schneider Electric iEM3275 fogyasztásmérő számos tanúsítvánnyal rendelkezik, többek között CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID és NMI megfelelőségekkel, ami bizonyítja a termék magas minőségét és nemzetközi szabványoknak való megfelelését. Fizikai kialakítását tekintve kompakt méretű - 90 mm széles, 95 mm magas és 69 mm mély -, fehér színű, IP40 védettségű az előlapi részen, és IP20 védettségű a készüléktesten. A működési hőmérséklettartománya rendkívül széles: -25°C és +70°C között, tárolási hőmérséklettartománya -40°C és +85°C között van, és 3000 m alatti tengerszint feletti magasságon üzemeltethető, 5-95% relatív páratartalom mellett, 50°C-on.
Schneider Electric iEM3000 series - A9MEM3275 -Digitális fogyasztásmérő,3F,áramv,Lon,MID műszaki adatok
Termék jellemzők
Gyártó: Schneider Electric
Termékcsalád: Acti9 iEM3000
Terméktípus: Energiamérő
Rövid terméknév: iEM3275
Cikkszám: A9MEM3275
Műszaki specifikációk
Pólusok: 3P, 1P+N, 3P+N
Mérési típusok: Aktív és reaktív energia, Aktív és reaktív teljesítmény, Áramerősség, Feszültség
Mérési mód: Aktív, reaktív, látszólagos energia (előjeles, négy negyedes)
Alkalmazás: Almérés, Részleges mérés, Multi-tarifa
Pontossági osztály: Class 0.5S aktív energia IEC 62053-22 szerint, Class 0.5S aktív energia IEC 61557-12 szerint, Class C aktív energia EN 50470-3 szerint
Bemeneti típus: Áramváltó 1A vagy 5A
Névleges áram [In]: 1A, 5A
Névleges feszültség: 100...277V, 173...480V
Hálózati frekvencia: 50Hz, 60Hz
Technológia típusa: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételezési ráta: 32 minta/ciklus
Mérési áramerősség: 1...32767000 mA
Maximum mérhető érték: 99999999 MWh
Tarifa bemenet: 4 tarifa
Kommunikációs port protokoll: LON, szigetelés 3750V
Kommunikációs port csatlakozás: Csavaros sorkapocs: LonWorks TP/FT-10
Helyi jelzések: Zöld jelzőfény: tápellátás BE, Sárga villogó LED: pontosság ellenőrzés, riasztás: túlterhelés
Bemenetek száma: 1 digitális 0...5V/11...40V 24V DC
Kimenetek száma: 0
Rögzítési mód: Rápattintható
Rögzítési felület: DIN sín
Csatlakozások - sorkapcsok: Áramkör: csavaros sorkapcsok 6 mm² vezeték(ek), Feszültség áramkör: csavaros sorkapcsok 2,5 mm² vezeték(ek)
Túlfeszültség kategória: III
Környezeti paraméterek
IP védettségi fokozat: IP40 előlap: IEC 60529 szerint, IP20 készülékház: IEC 60529 szerint
Szennyezettségi fok: 2
Relatív páratartalom: 5...95% 50°C-on
Környezeti üzemi hőmérséklet: -25...70°C - IEC
Környezeti tárolási hőmérséklet: -40...85°C
Üzemi magasság: < 3000 m
Szín: Fehér
Méretek
9 mm modulok: 10
Szélesség: 90 mm
Magasság: 95 mm
Mélység: 69 mm
