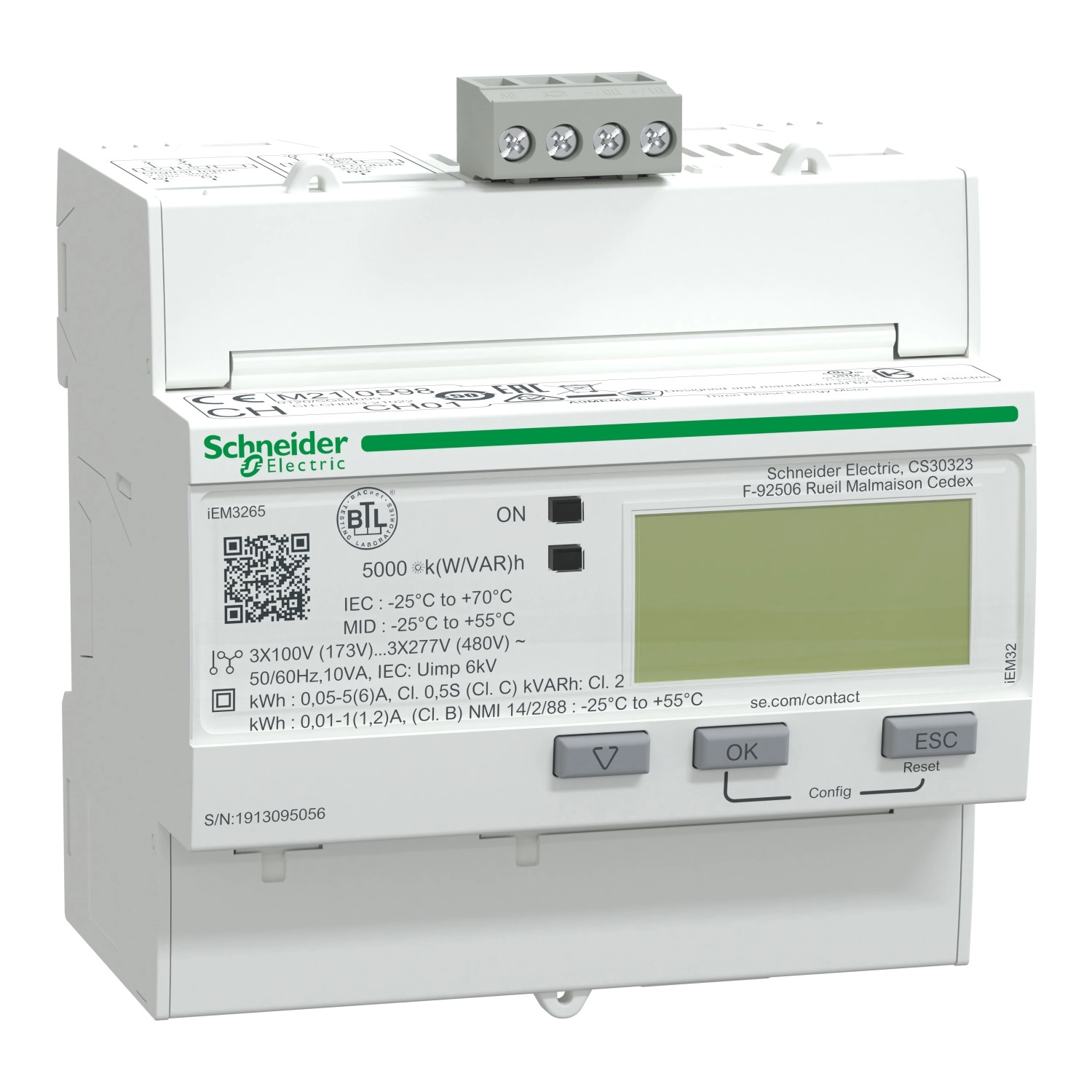

A Schneider Electric Acti9 iEM3265 egy korszerű, sokoldalúan alkalmazható digitális fogyasztásmérő, amely kifejezetten épületek és ipari létesítmények villamosenergia-felhasználásának pontos mérésére és költségeinek hatékony menedzselésére lett kifejlesztve. Az A9MEM3265 cikkszámú készülék a Schneider Electric Acti9 iEM3000 termékcsalád része, amely magas pontosságával és megbízhatóságával tűnik ki a piacon.
Az iEM3265 fogyasztásmérő áramváltós kialakítású, amely 1A vagy 5A névleges áramértékű áramváltókkal használható, így kiválóan alkalmas nagyobb terhelésű rendszerek mérésére is. A készülék képes mind az aktív és reaktív energia, mind az aktív és reaktív teljesítmény pontos mérésére, emellett valós időben szolgáltat adatokat a feszültségről és az áramerősségről. A mérési pontosságot jelzi, hogy a készülék megfelel a 0.5S osztályú aktív energia mérési szabványoknak (IEC 62053-22, IEC 61557-12), valamint a C osztályú követelményeknek az EN 50470-3 szerint. Ez a magas mérési pontosság különösen fontos az elszámolási célú alkalmazásoknál, amit az eszköz MID (Measuring Instruments Directive) tanúsítványa is megerősít, lehetővé téve a hiteles mérést és számlázást.
A fogyasztásmérő különleges funkcionalitása a többtarifás mérési képesség, amely akár 4 különböző tarifa kezelésére is alkalmas, így lehetőséget ad a különböző napszakokban vagy időszakokban eltérő energiadíjak pontos nyomon követésére és elszámolására. Az eszköz rendelkezik 1 digitális bemenettel (0...5 V/11...40 V 24 V DC), amely például tarifaváltásra vagy egyéb vezérlési célokra használható, valamint 1 digitális kimenettel (statikus, 5...40 V DC@50 mA), amely riasztásra vagy impulzus kimenetként alkalmazható. A kommunikációs lehetőségeket a BACnet protokoll biztosítja, amely 9,6-76,8 kbaud sebességgel és 4000 V szigeteléssel rendelkezik, így könnyen integrálható épületfelügyeleti rendszerekbe és egyéb energiamenedzsment megoldásokba.
Az iEM3265 energiamérő kompakt kialakítású, DIN sínre szerelhető, szélessége mindössze 90 mm (10 darab 9 mm-es modul), magassága 95 mm, mélysége pedig 69 mm. Előlapi részének IP40, míg házának IP20 védettségi szintje megfelelő védelmet biztosít a legtöbb alkalmazási környezetben. A készülék széles működési hőmérséklet-tartományban (-25...70 °C) használható, 5-95% relatív páratartalom mellett, valamint 3000 méter alatti tengerszint feletti magasságon. A fehér színű készülék előlapján LCD kijelző található, amely könnyen leolvashatóvá teszi a mérési adatokat, miközben a zöld jelzőfény a bekapcsolt állapotot, a sárga villogó LED pedig a pontosság ellenőrzését vagy túlterhelési riasztást jelez. A kijelző háttérvilágítása lehetővé teszi a mérési értékek leolvasását gyenge fényviszonyok között is. Az eszköz nagy mintavételezési frekvenciája (32 minta/ciklus) biztosítja a pontos mérést, és akár 99999999 MWh maximális értékig képes mérni az energiafogyasztást.
Schneider Electric iEM3000 series - A9MEM3265 -Digitális fogyasztásmérő,3F,áramv,Bacnet,MID műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Eszköz rövid neve: iEM3265
Terméktípus: Energiamérő
Kompatibilitási kód: iEM3265
Alkalmazási területek
Kis-, közepes- és nagyméretű épületek, valamint több telephellyel rendelkező létesítmények költségmenedzsmentje: számlázás és költségallokáció
Adatközpontok, egészségügyi létesítmények és ipari alkalmazások költségmenedzsmentje
Mérési jellemzők
Pólusok leírása: 3P, 1P + N, 3P + N
Mérés típusa: Aktív és reaktív energia, Aktív és reaktív teljesítmény, Áram, Feszültség
Mérési technológia: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Eszköz alkalmazása: Alszámlázás, Részleges mérés, Többtarifás mérés
Pontossági osztály: 0.5S osztályú aktív energia az IEC 62053-22 szerint, 0.5S osztályú aktív energia az IEC 61557-12 szerint, C osztályú aktív energia az EN 50470-3 szerint
Műszaki adatok
Bemenet típusa: 1 A vagy 5 A áramváltó
Névleges áram: 5 A, 1 A
Névleges feszültség: 100...277 V, 173...480 V
Hálózati frekvencia: 50 Hz, 60 Hz
Technológia típusa: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételezési sebesség: 32 minta/ciklus
Mérési áramtartomány: 1...32767000 mA
Maximális mérhető érték: 99999999 MWh
Tarifabemenet: 4 tarifa
Kommunikáció
Kommunikációs port protokollja: BACnet 9,6, 19,2, 38,4, 57,6, 76,8 kbaud sebességgel, 4000 V szigeteléssel
Kommunikációs port csatlakozás: Csavaros sorkapocs: RS485
Kijelzők és bemenetek/kimenetek
Helyi jelzés: Zöld jelzőfény: bekapcsolt állapot, Sárga villogó LED: pontosság ellenőrzés, riasztás: túlterhelés
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Szerelés és csatlakozás
Szerelési mód: Bepattintható
Szerelési alap: DIN sín
Csatlakozások - sorkapcsok: Áramkör: csavaros sorkapocs 6 mm² vezeték(ek), Feszültségkör: csavaros sorkapocs 2,5 mm² vezeték(ek)
Túlfeszültség-kategória: III
Fizikai jellemzők
IP védettség: IP40 előlap: megfelel az IEC 60529 szabványnak, IP20 ház: megfelel az IEC 60529 szabványnak
Szennyezettségi fok: 2
Relatív páratartalom: 5...95% 50°C-on
Működési környezeti hőmérséklet: -25...70°C
Tárolási környezeti hőmérséklet: -40...85°C
Üzemi magasság: < 3000 m
Szín: Fehér
9 mm-es osztás: 10
Szélesség: 90 mm
Magasság: 95 mm
Mélység: 69 mm
Tanúsítványok
Termék tanúsítványok: CE (IEC 61010-1 biztonság), CE (EN 61557-12 teljesítménymérő), CE (EN/IEC 61326-1 EMC), UKCA (BS EN 61010-1 biztonság), UKCA (BS EN 61557-12 teljesítménymérő), UKCA (BS EN 61326-1 EMC), CULus (UL 61010-1 biztonság), CULus (EN 61010-1 biztonság), EAC (EN 50470-3 almérő), RCM (EN 62052 almérő), KZ (EN 50470-3 almérő), METAS (EN 50470-1 almérő), MID (EN 50470-3 almérő), MID (EN 50470-1 almérő), NMI (NMI M 6-1)
