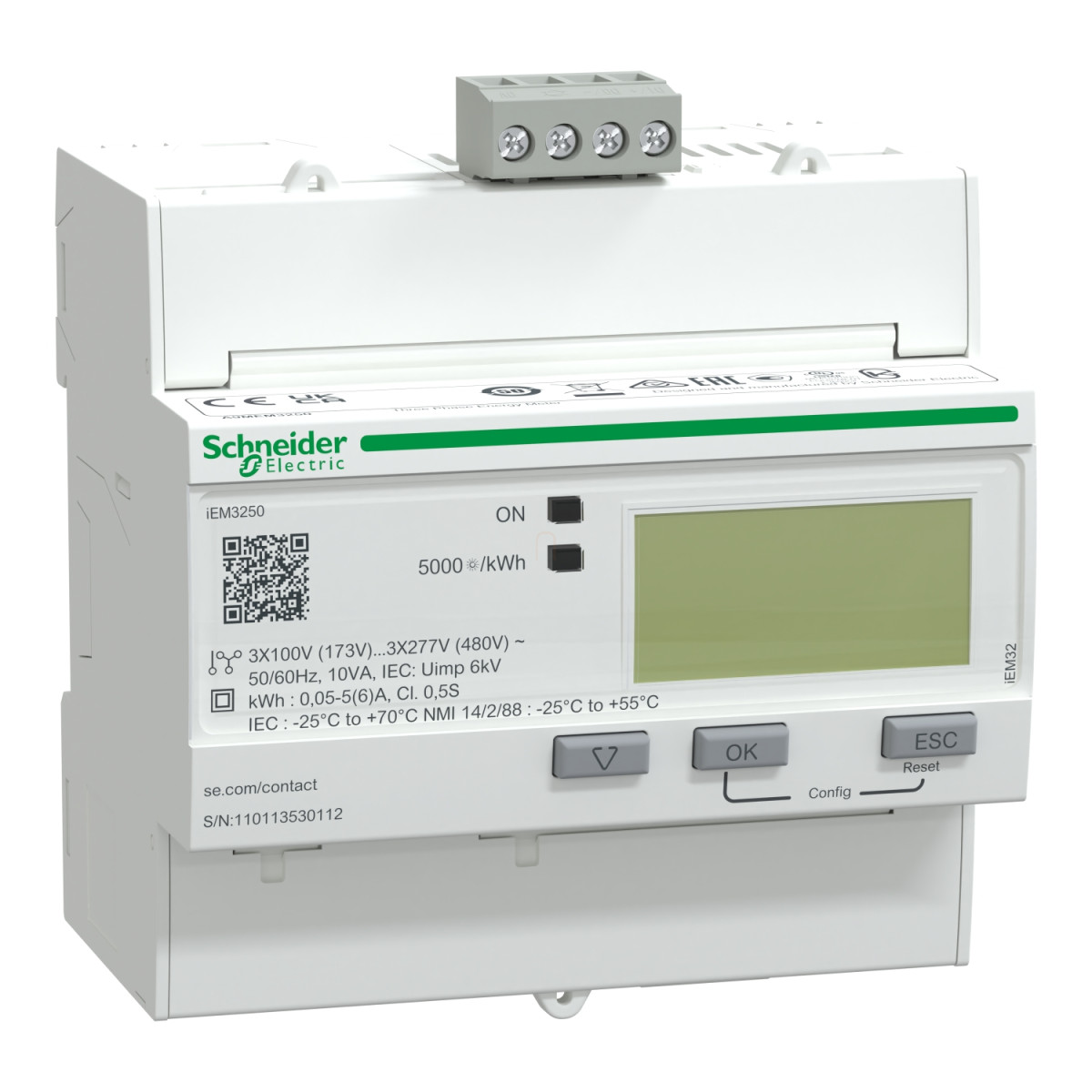

A Schneider Electric Acti9 iEM3250 egy nagy pontosságú elektronikus fogyasztásmérő, amely elsősorban épületek, ipari létesítmények és adatközpontok energiafogyasztásának mérésére és költségeinek elosztására lett kifejlesztve. Ez a készülék ideális megoldás mind kis- és közepes méretű üzleti épületekben, mind nagyobb kereskedelmi létesítményekben, ahol pontos energiamérésre és költségelosztásra van szükség.
Az iEM3250 modellszámú készülék áramváltós kialakítású (CT - Current Transformer), amely 1A vagy 5A bemeneti áramerősséggel működik, és Modbus RTU kommunikációs protokollt használ a rendszerintegrációhoz. A mérő a 0.5S pontossági osztályba tartozik az IEC 62053-22 és IEC 61557-12 szabványoknak megfelelően, ami kiemelkedően pontos mérést biztosít. A készülék alkalmas 3P (háromfázisú), 3P+N (háromfázis+nulla), valamint 1P+N (egyfázis+nulla) konfigurációkban történő használatra, így rugalmasan illeszthető különböző elektromos rendszerekhez.
A mérő részletes mérési képességekkel rendelkezik: méri az aktív energiát, áramerősséget, feszültséget és aktív teljesítményt. A feszültségtartománya 100-277V vagy 173-480V között állítható, és mind 50Hz, mind 60Hz hálózati frekvencián használható. A készülék 32 minta/ciklus mintavételezési rátával dolgozik, ami pontos adatokat biztosít a felhasználók számára. A maximálisan mérhető érték 99999999 MWh, ami rendkívül hosszú távú használatot tesz lehetővé nagyfogyasztók esetén is. A kommunikációs képességek terén a Modbus RTU protokollt használja 9,6, 19,2 és 38,4 kbaud sebességgel, páros/páratlan vagy nincs paritással, és 4000V-os szigeteléssel. A fizikai csatlakoztatás RS485 porton, csavaros sorkapoccsal történik.
A készülék kompakt kialakítású, DIN-sínre pattintható, méretei 90mm szélesség, 95mm magasság és 69mm mélység, így mindössze 10 db 9mm-es osztást foglal el az elosztótáblában. Az előlapi védettségi szintje IP40, a ház védettségi szintje IP20 az IEC 60529 szabvány szerint. Működési hőmérséklet-tartománya rendkívül széles: -25°C és +70°C között használható, ami szélsőséges környezetben is megbízható működést biztosít. A készülék relatív páratartalom tűrése 5-95% (50°C-on), és 3000m tengerszint feletti magasságig alkalmazható.
Schneider Electric iEM3000 series - A9MEM3250 -Digitális fogyasztásmérő,3F,áramv,MODBUS műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Terméktípus: Energiamérő
Eszköz rövid neve: iEM3250
Műszaki paraméterek
Pólusok: 3P, 3P+N, 1P+N
Mérési típus: Aktív energia, Áram, Feszültség, Aktív teljesítmény
Eszköz alkalmazása: Alfogyasztásmérés, Részleges mérés
Pontossági osztály: 0.5S aktív energia az IEC 62053-22 szerint, 0.5S aktív energia az IEC 61557-12 szerint
Bemenet típusa: Áramváltó 1A vagy 5A
Névleges áram: 5A, 1A
Névleges feszültség: 100-277V, 173-480V
Hálózati frekvencia: 50Hz, 60Hz
Technológia: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételezési sebesség: 32 minta/ciklus
Mérhető áram: 1-32767000 mA
Maximálisan mérhető érték: 99999999 MWh
Kommunikáció
Kommunikációs port protokoll: Modbus RTU 9,6, 19,2 és 38,4 kbaud páros/páratlan vagy nincs paritással, 4000V szigeteléssel
Kommunikációs port csatlakozás: Csavaros sorkapocs: RS485
Jelzések
Helyi jelzés: Zöld jelzőfény: bekapcsolt állapot, Sárga villogó LED: pontosság ellenőrzés, Sárga jelzőfény: aktív kommunikáció a Modbus porton
Szerelés
Szerelési mód: Pattintós
Szerelési felület: DIN sín
Csatlakozások: Áramkör: csavaros sorkapocs 6 mm² kábel(ek), Feszültség áramkör: csavaros sorkapocs 2,5 mm² kábel(ek)
Környezeti jellemzők
IP védettség: IP40 előlap: megfelel az IEC 60529 szabványnak, IP20 ház: megfelel az IEC 60529 szabványnak
Szennyezettségi fok: 2
Relatív páratartalom: 5-95% 50°C-on
Környezeti hőmérséklet működés közben: -25-70°C - IEC
Környezeti hőmérséklet tároláskor: -40-85°C
Működési magasság: < 3000 m
Fizikai jellemzők
Szín: Fehér
9 mm-es osztások: 10
Szélesség: 90 mm
Magasság: 95 mm
Mélység: 69 mm
