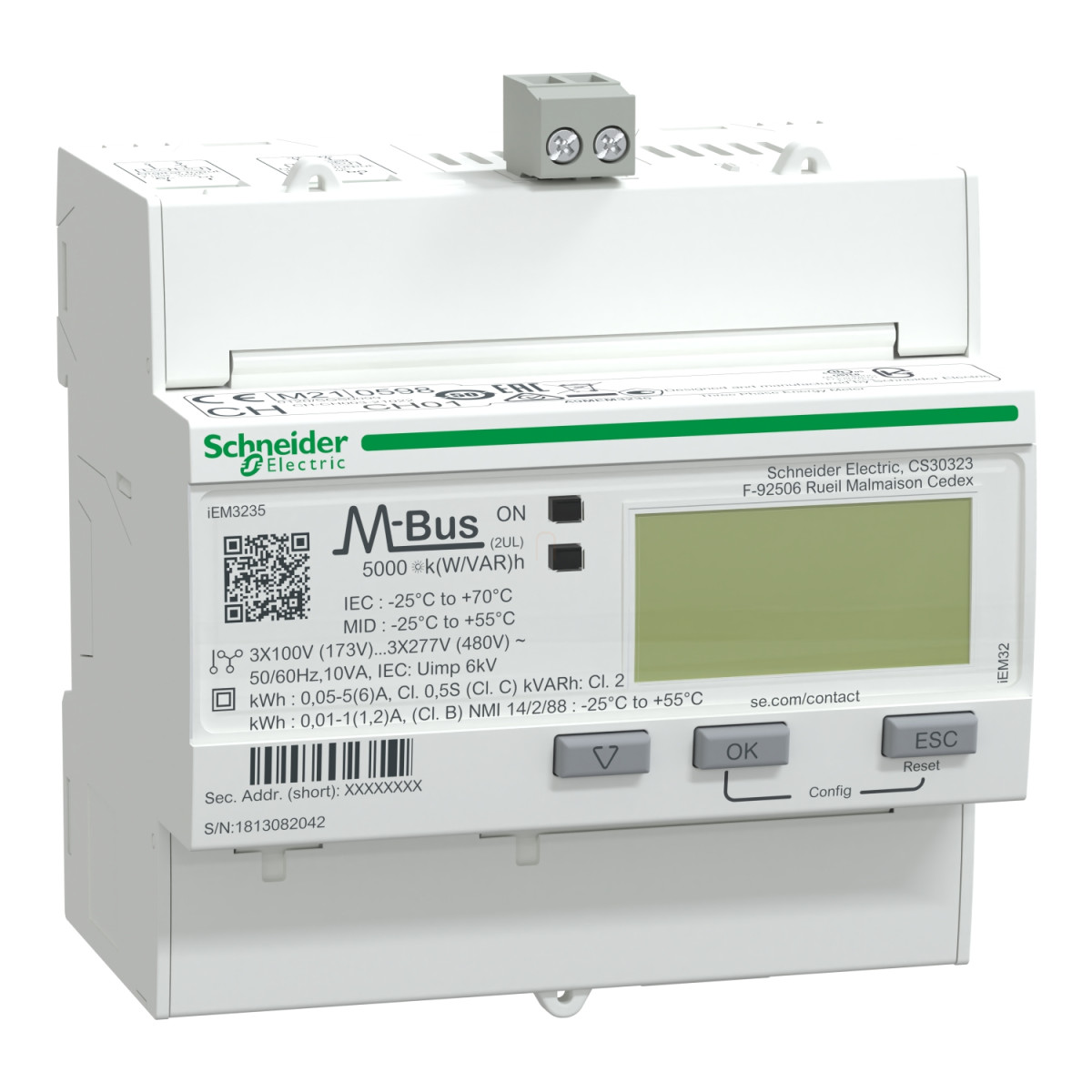

A Schneider Electric Acti9 iEM3235 egy kifinomult, MID-tanúsítvánnyal rendelkező elektronikus fogyasztásmérő, amely a költség- és energiafelhasználás hatékony mérésére és elosztására szolgál különböző épülettípusokban, adatközpontokban, egészségügyi intézményekben és ipari létesítményekben. Az A9MEM3235 cikkszámú készülék különösen alkalmas költségelosztási és számlázási célokra, legyen szó akár kis-, közepes vagy nagyméretű épületekről, vagy akár több telephelyet átfogó energiagazdálkodásról.
Ez a fogyasztásmérő a Schneider Electric iEM3000 termékcsalád részeként kimagasló pontosságú mérést biztosít. Az eszköz Class 0.5S pontossági osztályú az IEC 62053-22 és IEC 61557-12, valamint Class C az EN 50470-3 szerint, ami garantálja a mérési adatok megbízhatóságát. A mérő áramváltóval (CT) használható, 1A vagy 5A bemenettel rendelkezik, és különböző feszültségtartományokban működtethető: 100-277V vagy 173-480V között. Támogatja mind az 50Hz, mind a 60Hz hálózati frekvenciát.
Az iEM3235 sokoldalú mérési képességekkel rendelkezik, beleértve az aktív és reaktív energia, aktív és reaktív teljesítmény, áram és feszültség mérését. A készülék négy kvadránsos mérést biztosít (előjeles, aktív, reaktív és látszólagos energia), ami átfogó energiafelügyeletet tesz lehetővé. A 32 minta/ciklus mintavételi ráta pontos adatokat szolgáltat, akár 32767000 mA áramot is képes mérni, és maximálisan 99999999 MWh értéket tud rögzíteni. A multi-tarifa funkció (4 tarifa) különböző időszakok vagy felhasználási módok szerinti számlázást tesz lehetővé.
Az adatkommunikációt M-bus protokoll biztosítja, amely 300-9600 baud sebességen működik, 3750V szigeteléssel. A készülék egy digitális bemenettel (0-5V/11-40V, 24V DC) és egy digitális kimenettel (statikus, 5-40V DC, 50mA) rendelkezik. A helyi visszajelzést egy zöld tápellátás-jelző és egy sárga villogó LED biztosítja, amely pontossági ellenőrzésre és túlterhelési riasztásra szolgál. Az LCD kijelző könnyen leolvashatóvá teszi az adatokat a felhasználó számára.
A készülék DIN sínre szerelhető (clip-on rögzítési móddal), méretei kompaktak: 90 mm széles, 95 mm magas és 69 mm mély (10 db 9 mm-es osztás). A bekötéshez csavaros sorkapcsok állnak rendelkezésre: az áramköri csatlakozáshoz 6 mm² kábel, a feszültségköri csatlakozáshoz 2,5 mm² kábel használható. Az eszköz IP40 védettségű az előlapi részen és IP20 a készülékházon, az IEC 60529 szerint. Széles hőmérséklettartományban (-25°C és +70°C között) megbízhatóan működik, és akár 3000 m tengerszint feletti magasságig használható. A relatív páratartalom tekintetében 5-95% között (50°C-on) toleráns, és 2-es szennyezettségi fokozattal rendelkezik.
Schneider Electric iEM3000 series - A9MEM3235 -Digitális fogyasztásmérő,3F,áramv,M-Bus,MID műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Termék típusa: Fogyasztásmérő
Rövid terméknév: iEM3235
Műszaki specifikációk
Pólusok leírása: 3P, 1P + N, 3P + N
Mérés típusa: Aktív és reaktív energia, Aktív és reaktív teljesítmény, Áram, Feszültség
Fogyasztásmérés típusa: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Készülék alkalmazása: Albérleti számlázás, Részleges mérés, Multi-tarifa
Pontossági osztály: 0.5S aktív energia az IEC 62053-22 szerint, 0.5S aktív energia az IEC 61557-12 szerint, C osztályú aktív energia az EN 50470-3 szerint
Bemenet típusa: Áramváltó 1 A vagy 5 A
Névleges áram: 5 A, 1 A
Névleges feszültség: 100...277 V, 173...480 V
Hálózati frekvencia: 60 Hz, 50 Hz
Technológia típusa: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételi sebesség: 32 minta/ciklus
Mérhető áramerősség: 1...32767000 mA
Maximum mérhető érték: 99999999 MWh
Tarifa bemenet: Tarifa (4)
Kommunikáció
Kommunikációs port protokoll: M-bus 300, 600, 1200, 2400, 4800 és 9600 baud sebességgel, 3750 V szigeteléssel
Kommunikációs port támogatás: Csavaros sorkapocs: M-Bus
Tipikus áramfogyasztás: M-bus kommunikáció: 2,3 mA 1-es állapotban
Bemenetek és kimenetek
Helyi jelzések: Zöld jelzőfény: tápellátás BE, Sárga villogó LED: pontossági ellenőrzés, riasztás: túlterhelés
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Mechanikai jellemzők
Felszerelési mód: Bepattintós
Szerelési alap: DIN sín
Csatlakozások - sorkapcsok: Áramkör: csavaros sorkapocs 6 mm² kábel(ek), Feszültségkör: csavaros sorkapocs 2,5 mm² kábel(ek)
Túlfeszültség kategória: III
Környezeti adatok
IP védettség: IP40 előlap: az IEC 60529 szerint, IP20 ház: az IEC 60529 szerint
Szennyezettségi fok: 2
Relatív páratartalom: 5...95% 50°C-on
Üzemi környezeti hőmérséklet: -25...70°C - IEC
Tárolási környezeti hőmérséklet: -40...85°C
Üzemi magasság: < 3000 m
Fizikai jellemzők
Szín: Fehér
9 mm-es osztások: 10
Szélesség: 90 mm
Magasság: 95 mm
Mélység: 69 mm
Tanúsítványok
Termék tanúsítványok: CE megfelel az IEC 61010-1 (biztonság), CE megfelel az EN 61557-12 (teljesítményfigyelő), CE megfelel az EN/IEC 61326-1 (EMC), UKCA megfelel a BS EN 61010-1 (biztonság), UKCA megfelel a BS EN 61557-12 (teljesítményfigyelő), UKCA megfelel a BS EN 61326-1 (EMC), CULus megfelel az UL 61010-1 (biztonság), CULus megfelel az EN 61010-1 (biztonság), EAC megfelel az EN 50470-3 (almérő), RCM megfelel az EN 62052 (almérő), KZ megfelel az EN 50470-3 (almérő), METAS megfelel az EN 50470-1 (almérő), MID megfelel az EN 50470-3 (almérő), MID megfelel az EN 50470-1 (almérő), NMI megfelel az NMI M 6-1
