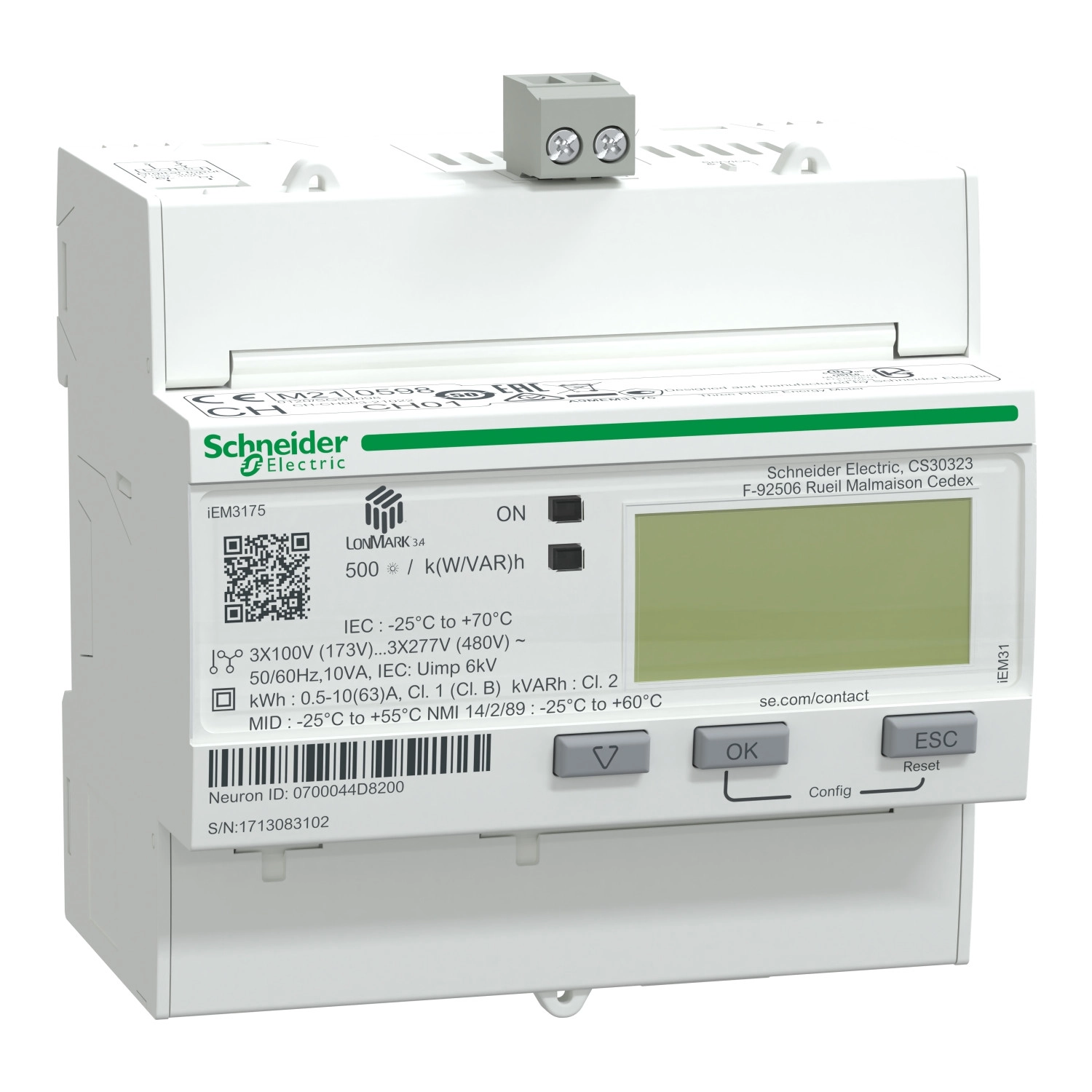

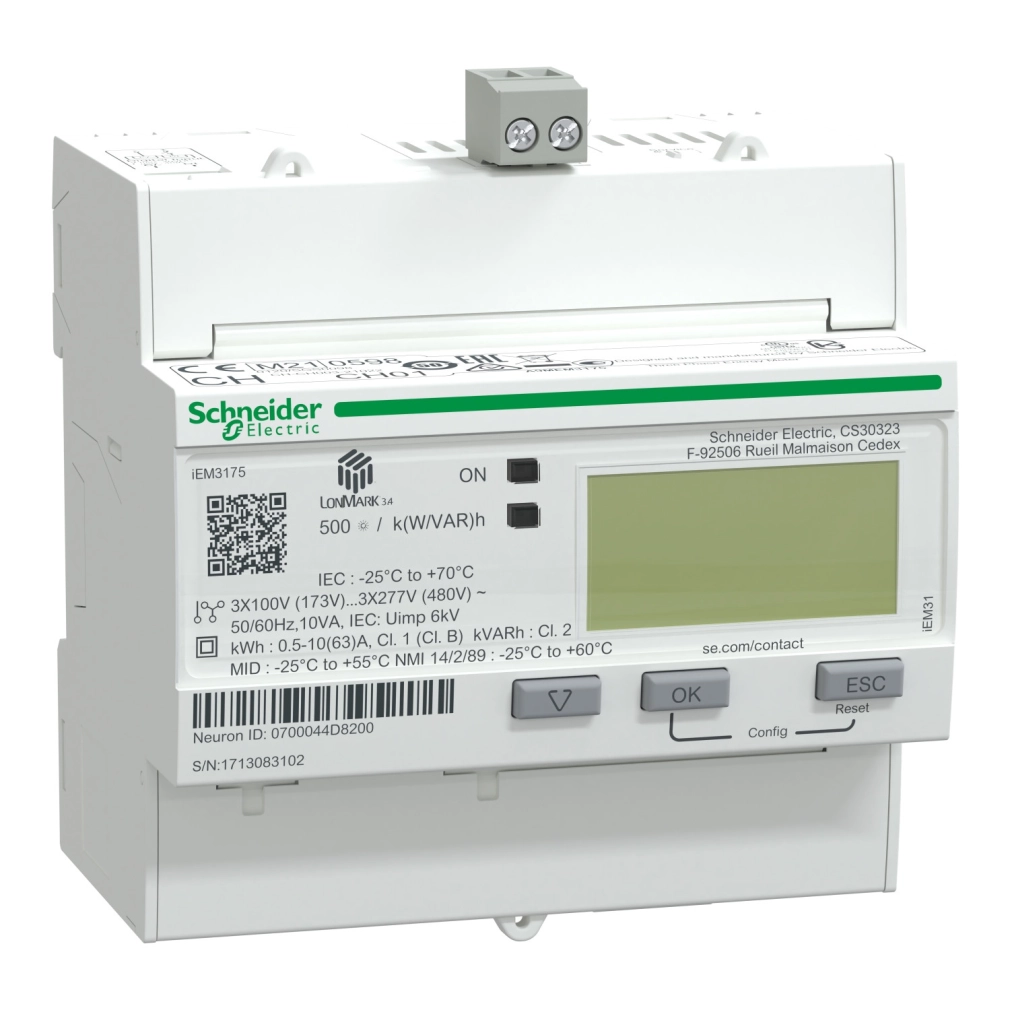

A Schneider Electric Acti9 iEM3175 energiamérő egy professzionális, 63 A-es fogyasztásmérő készülék, amely LON kommunikációs protokollal, digitális bemenettel, több tarifa kezelési lehetőséggel és MID hitelesítéssel rendelkezik. Ez a típus az Acti9 iEM3000 termékcsalád része, amely célzottan költségfigyelésre és számlázási célokra lett kifejlesztve.
Az iEM3175 energiamérő sokoldalú felhasználhatóságot kínál különböző épülettípusokban és felhasználási területeken. Egyaránt alkalmazható kis-, közepes- és nagyméretű épületekben, adatközpontokban, egészségügyi létesítményekben és ipari környezetben is. A készülék fő felhasználási területei a számlázási és költségelosztási alkalmazások, ahol pontos energiafogyasztás mérésre és nyomon követésre van szükség. Rugalmasan telepíthető fő betáplálási pontra, alelosztókra vagy elosztótáblákba.
Műszaki paramétereit tekintve az iEM3175 a legmagasabb elvárásoknak is megfelel. A készülék több pólusos konfigurációban használható: 3P, 3P+N, vagy 1P+N. Képes aktív és reaktív energia, teljesítmény, áram és feszültség mérésére. Méréstípusa szerint aktív, reaktív és látszólagos energia mérésére alkalmas (előjeles, négy kvadráns). Felhasználási területe szerint szub-számlázás, részleges mérés és többtarifás mérés végezhető vele. Pontossági osztálya aktív energia tekintetében IEC 62053-21 és IEC 61557-12 szerint Class 1, valamint EN 50470-3 szerint Class B. Közvetlen bekötésű, névleges árama 63A, működési feszültségtartománya 100-277V vagy 173-480V. Hálózati frekvencia szempontjából mind 50Hz, mind 60Hz rendszerekben használható.
A készülék elektronikus technológiával működik, és LCD kijelzővel rendelkezik. Mintavételezési rátája 32 minta/ciklus, mérési áramtartománya 0-63A, maximális mérhető értéke 99999999.9 kWh. Négy tarifakezelési lehetőséggel rendelkezik, valamint LON kommunikációs protokollt használ 3750V-os szigeteléssel. A kommunikációs port csavaros sorkapcsos, LonWorks TP/FT-10 csatlakozással. A készülék helyi jelzései között megtalálható a zöld állapotjelző (bekapcsolt állapot), a sárga villogó LED (pontossági ellenőrzés) és a túlterhelés riasztás. Egy digitális bemenettel rendelkezik (0-5V/11-40V, 24V DC), kimenete nincs.
Telepítése rendkívül egyszerű: DIN sínre pattintható, csatlakoztatása csavaros sorkapcsokkal történik, amelyek 16 mm² keresztmetszetű kábelekig használhatók. Túlfeszültség kategóriája III. A készülék széles nemzetközi szabványrendszernek felel meg, beleértve az IEC, EN, BS EN, UL, és ANSI előírásokat. Számos tanúsítvánnyal rendelkezik, mint például CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID és NMI. A termék kompatibilitási kódja IEM3175.
Fizikai méreteit tekintve az iEM3175 kompakt kialakítású: 90 mm széles, 95 mm magas és 69 mm mély, ami 10 db 9 mm-es modulnak felel meg. IP védettsége előlapon IP40, házon IP20 az IEC 60529 szabvány szerint. Szennyezettségi fokozata 2, relatív páratartalom tűrése 5-95% 50°C-on. Működési hőmérséklet-tartománya -25...55°C (MID szerint), -25...70°C (IEC szerint), tárolási hőmérséklet-tartománya -40...85°C. Üzemeltetési magassága 3000 m alatt. Színe fehér.
Schneider Electric iEM3000 series - A9MEM3175 - Digitális fogyasztásmérő műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Termék típusa: Energiamérő
Rövidített terméknév: iEM3175
Alkalmazási területek
Kis-, közepes- és nagyméretű épületekben, adatközpontokban, egészségügyi intézményekben és ipari létesítményekben költségfigyelés, számlázás és költségelosztás céljából.
Technikai jellemzők
Pólusok: 3P, 3P+N, 1P+N
Mérési paraméterek: Aktív és reaktív energia, aktív és reaktív teljesítmény, áram, feszültség
Méréstípus: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Alkalmazás: Szub-számlázás, részleges mérés, többtarifás mérés
Pontossági osztály: Class 1 aktív energia (IEC 62053-21, IEC 61557-12), Class B aktív energia (EN 50470-3)
Bemeneti típus: Közvetlen csatlakozás
Névleges áram: 63 A
Névleges feszültség: 100...277 V, 173...480 V
Hálózati frekvencia: 50 Hz, 60 Hz
Technológia: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételezési ráta: 32 minta/ciklus
Mérési áramtartomány: 0...63 A
Maximális mérhető érték: 99999999.9 kWh
Tarifa bemenet: Tarifa (4)
Kommunikációs protokoll: LON, szigetelés 3750 V
Kommunikációs port: Csavaros sorkapocs: LonWorks TP/FT-10
Helyi jelzések: Zöld jelzőfény: bekapcsolt állapot, Sárga villogó LED: pontossági ellenőrzés, riasztás: túlterhelés
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 0
Szerelési jellemzők
Szerelési mód: Pattintható
Rögzítés: DIN sín
Csatlakozások: Csavaros sorkapcsok 16 mm² kábelhez
Túlfeszültség kategória: III
Környezeti feltételek
IP védettség: IP40 előlap, IP20 készülékház (IEC 60529)
Szennyezettségi fokozat: 2
Relatív páratartalom: 5...95% 50°C-on
Működési hőmérséklet: -25...55°C (MID), -25...70°C (IEC), -25...60°C (IEC)
Tárolási hőmérséklet: -40...85°C
Üzemeltetési magasság: < 3000 m
Fizikai jellemzők
Szín: Fehér
9 mm-es osztásegység: 10
Szélesség: 90 mm
Magasság: 95 mm
Mélység: 69 mm
