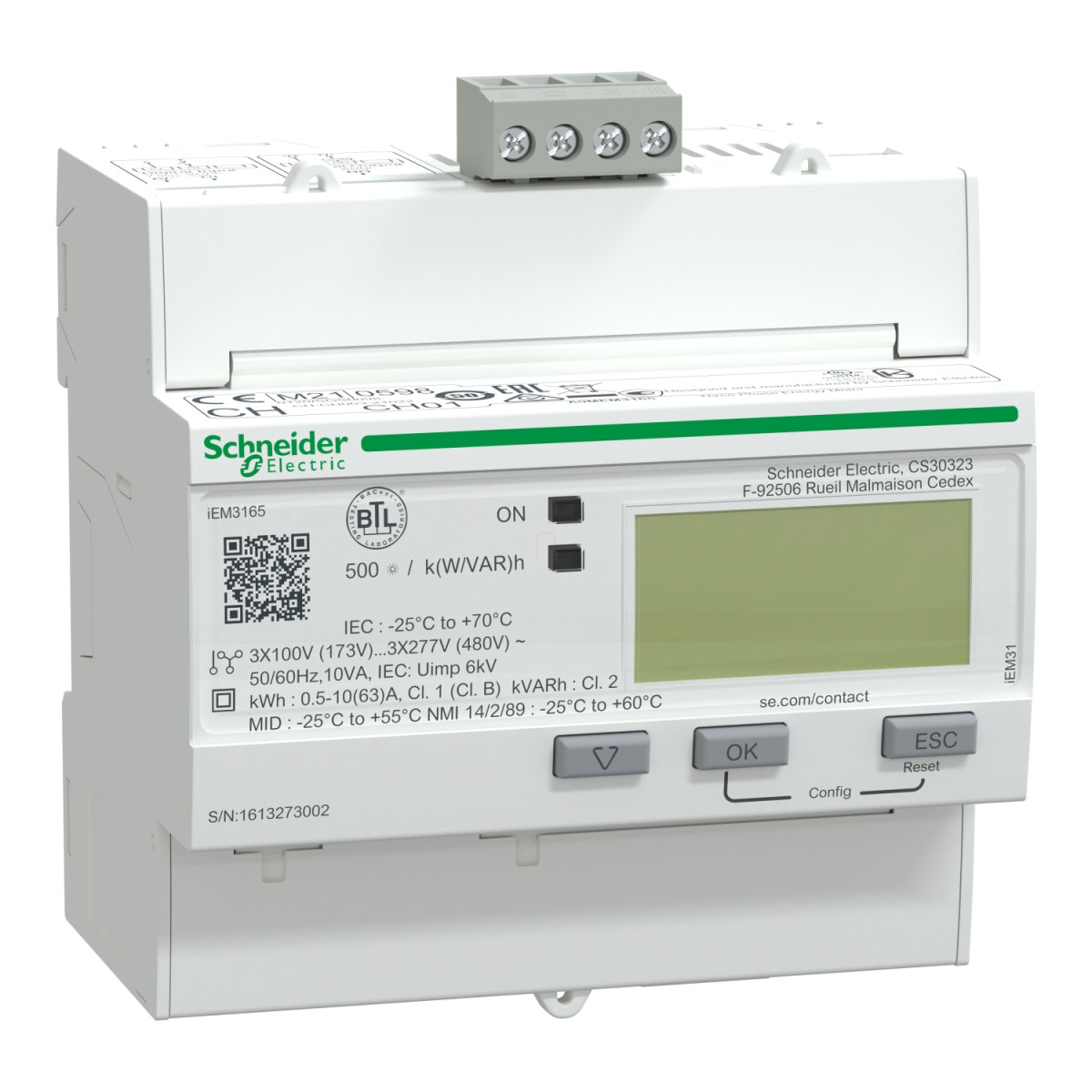

A Schneider Electric Acti9 iEM3165 egy fejlett, 63 A-es energiamérő eszköz, amely tökéletes választás komplex energiafelügyeleti rendszerek kiépítéséhez. Ez a multifunkciós készülék a Schneider Electric Acti9 iEM3000 termékcsaládba tartozik, és számos innovatív funkcióval rendelkezik, amelyek révén kiválóan alkalmazható mind kisebb, mind nagyobb épületek energiafogyasztásának pontos mérésére és elemzésére.
Az A9MEM3165 típusú energiamérő rugalmas bekötési lehetőségekkel rendelkezik, támogatja az 1P+N, 3P+N és 3P pólusú csatlakoztatást. Képes aktív és reaktív energia, valamint teljesítmény mérésére, továbbá áramerősség és feszültség értékek meghatározására is. A mérő különlegessége a négykvadránsos, előjeles aktív, reaktív és látszólagos energiamérés, ami rendkívül pontos eredményeket biztosít. Az eszköz Class 1 pontossági osztályba tartozik az IEC 62053-21 és IEC 61557-12 szabványok szerint, valamint Class B minősítéssel rendelkezik az EN 50470-3 szerint, így megfelel a legmagasabb mérési követelményeknek is. Az iEM3165 energiamérő rendelkezik MID (Measuring Instruments Directive) tanúsítvánnyal, ami lehetővé teszi hivatalos elszámolási célú alkalmazását is.
Az eszköz műszaki paraméterei kiemelkedőek: közvetlen csatlakozási opcióval rendelkezik, a névleges áramerőssége 63 A, míg a mérési tartománya 0-63 A. Működési feszültsége rugalmas, 100-277 V vagy 173-480 V tartományban, és kompatibilis mind az 50 Hz-es, mind a 60 Hz-es hálózati frekvenciával. Az elektronikus technológiájú készülék LCD kijelzővel van ellátva, amely lehetővé teszi a mért értékek könnyű leolvasását. A 32 minta/ciklus mintavételezési rátával rendelkező mérő akár 99999999,9 kWh maximális értéket is képes mérni. Az iEM3165 energiamérő további előnye a 4 különböző tarifa kezelése, ami különösen hasznos lehet eltérő időszakokban vagy felhasználási módok esetén történő költségallokációhoz. A BACnet kommunikációs protokoll támogatása (9,6, 19,2, 38,4, 57,6, 76,8 kbaud sebességgel, 4000 V szigeteléssel) pedig lehetővé teszi az eszköz integrálását fejlett épületautomatizálási rendszerekbe.
Az iEM3165 eszköz 1 digitális bemenettel (0...5 V/11...40 V, 24 V DC) és 1 digitális (statikus) kimenettel (5...40 V DC@50 mA) rendelkezik, amelyek tovább bővítik a felhasználási lehetőségeit. A készülék DIN-sínre szerelhető clip-on rögzítéssel, fehér színű házban, 10×9 mm-es osztással, 90 mm szélességgel, 95 mm magassággal és 69 mm mélységgel. Az eszköz előlapja IP40, míg a teste IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint. Működési hőmérséklet-tartománya -25...55 °C (MID tanúsítvánnyal), -25...70 °C vagy -25...60 °C (IEC szabvány szerint), tárolási hőmérséklet-tartománya pedig -40...85 °C. Relatív páratartalom tűrése 5...95% 50 °C-on, és maximum 3000 m tengerszint feletti magasságig használható. A Schneider Electric A9MEM3165 energiamérő ideális választás bármely olyan alkalmazáshoz, ahol fontos a pontos energiamérés, költségallokáció vagy számlázás, legyen szó kisebb vagy nagyobb épületekről, adatközpontokról, egészségügyi intézményekről vagy ipari létesítményekről.
Schneider Electric iEM3000 series - A9MEM3165 -Digitális fogyasztásmérő,3F,63A,Bacnet,MID műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Terméktípus: Energiamérő
Eszköz rövid neve: iEM3165
Elektromos jellemzők
Mérés típusa: Aktív, reaktív, látszólagos energia (előjeles, négykvadránsos)
Bemenet típusa: Közvetlen csatlakozás
Névleges áramerősség: 63 A
Mérési tartomány: 0...63 A
Névleges feszültség: 100...277 V / 173...480 V
Hálózati frekvencia: 50 Hz / 60 Hz
Mintavételezési ráta: 32 minta/ciklus
Maximális mért érték: 99999999.9 kWh
Pontossági osztály: Class 1 aktív energia az IEC 62053-21 szerint, Class 1 aktív energia az IEC 61557-12 szerint, Class B aktív energia az EN 50470-3 szerint
Csatlakoztatás
Pólusok leírása: 1P + N, 3P + N, 3P
Kommunikációs port protokoll: BACnet 9.6, 19.2, 38.4, 57.6, 76.8 kbaud sebességgel, 4000 V szigeteléssel
Kommunikációs port csatlakozó: Csavaros sorkapocs: RS485
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Csatlakozók - sorkapcsok: Csavaros sorkapcsok 16 mm² kábelekhez
Jelzések
Helyi kijelzés: Zöld jelzőfény: bekapcsolva, Sárga villogó LED: pontosság ellenőrzés, riasztás: túlterhelés
Kijelző típusa: LCD kijelző
Alkalmazási területek
Piaci szegmens: Kisebb, közepes és nagy épületek költségmenedzsment: számlázás és költségelosztás (fő betáplálás, alelosztó, elosztótábla), Adatközpontok, Egészségügyi intézmények, Ipar
Eszköz alkalmazása: Multi-tarifa, Részleges mérés, Al-számlázás
Technológiai jellemzők
Technológia típusa: Elektronikus
Tarifa bemenet: Tarifa (4)
Környezeti jellemzők
IP védettségi fokozat: IP40 előlap: az IEC 60529 szerint, IP20 test: az IEC 60529 szerint
Szennyezési fokozat: 2
Relatív páratartalom: 5...95% 50 °C-on
Környezeti hőmérséklet üzemelés közben: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Környezeti hőmérséklet tároláskor: -40...85 °C
Üzemi magasság: < 3000 m
Fizikai jellemzők
Szín: Fehér
9 mm-es osztás: 10
Szélesség: 90 mm
Magasság: 95 mm
Mélység: 69 mm
Rögzítési mód: Clip-on
Rögzítési alap: DIN sín
Tanúsítványok
Terméktanúsítványok: CE (IEC 61010-1 biztonság, EN 61557-12 teljesítményfigyelő, EN/IEC 61326-1 EMC), UKCA, CULus, EAC, RCM, KZ, METAS, MID, NMI
Túlfeszültség kategória: III
Kompatibilitási kód: IEM3165
