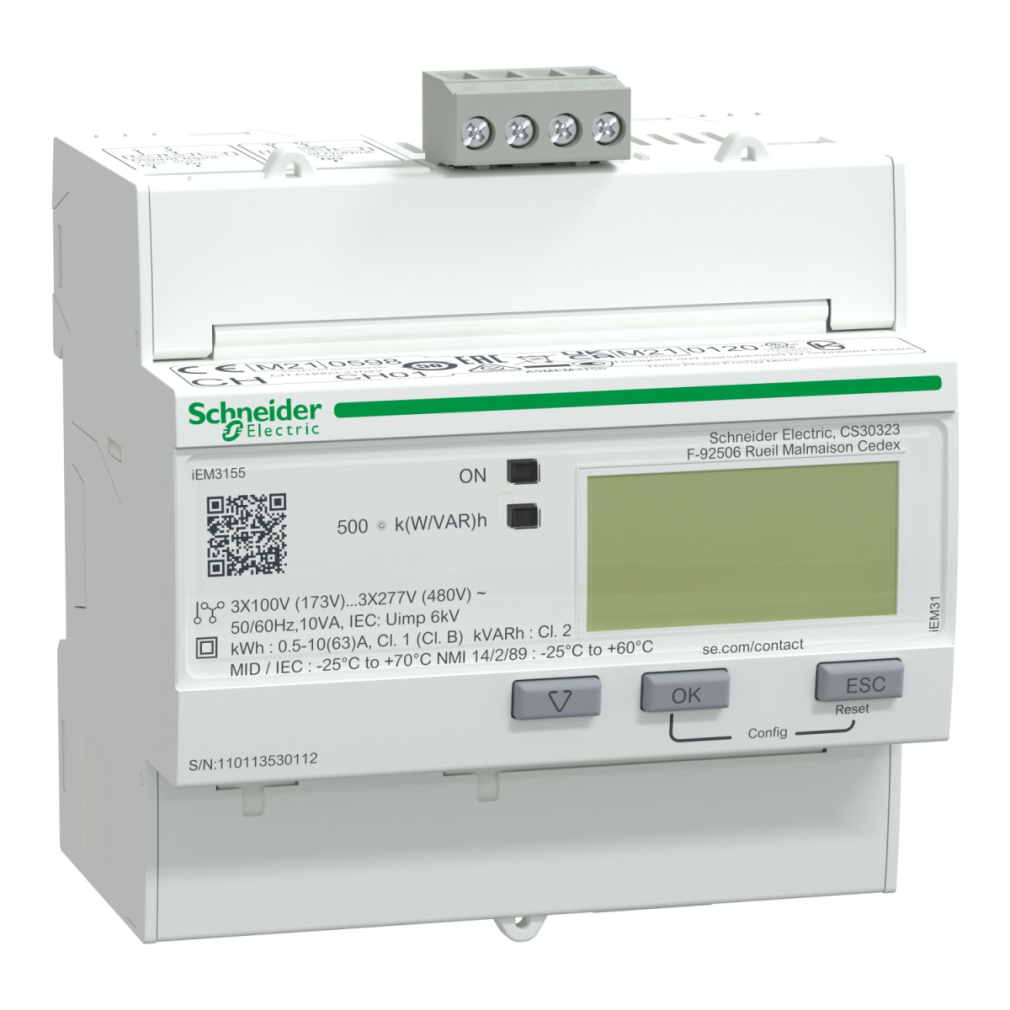

A Schneider Electric A9MEM3155 típusú digitális fogyasztásmérője az Acti9 iEM3000 sorozat része, amely 63 amper áramerősségig terhelhető és MID tanúsítvánnyal rendelkezik. Ez a professzionális energiamérő kiváló választás épületek energiafogyasztásának pontos monitorozására és a felhasználási költségek optimalizálására, különösen kisebb és közepes méretű kereskedelmi vagy lakóépületekben.
A készülék egyesíti a fejlett elektronikus mérési technológiát a sokoldalú funkcionalitással. A fogyasztásmérő közvetlen csatlakozással rendelkezik, és képes a 100-277V vagy 173-480V közötti feszültségtartományban működni, támogatva mind az 50Hz, mind a 60Hz hálózati frekvenciát. A mérés pontosságát a Class 1 aktív energia osztálybesorolás (IEC 62053-21, IEC 61557-12 szabványok szerint) és a Class B aktív energia osztály (EN 50470-3 szabvány szerint) garantálja. Az eszköz akár 99999999.9 kWh maximális értékig képes mérni az energiafogyasztást, 32 minta/ciklus mintavételezési sebességgel, biztosítva a rendkívül precíz adatgyűjtést.
A műszaki specifikációkat tekintve az A9MEM3155 modell számos értékes funkcióval rendelkezik. A multi-tarifa lehetőség 4 különböző tarifa kezelését teszi lehetővé, ami ideális megoldás a különböző napszakokban vagy időszakokban eltérő energiatarifák esetén. A készülék kommunikációs porttal is el van látva, amely Modbus RTU protokollt támogat 9.6, 19.2 és 38.4 kbaud sebességgel, páros/páratlan paritással vagy anélkül, 4000V szigeteléssel. A kommunikációs port RS485 csavarterminál blokkként van kialakítva, ami megkönnyíti az integrációt épületfelügyeleti rendszerekbe. Az eszköz rendelkezik továbbá 1 digitális bemenettel (0...5 V/11...40 V 24 V DC) és 1 digitális (statikus) kimenettel (5...40 V DC@50 mA), amelyek bővítik a felhasználási lehetőségeit.
Az A9MEM3155 DIN-sínre szerelhető, kompakt kialakítása (90 mm széles, 95 mm magas, 69 mm mély, 10 modul széles) lehetővé teszi a könnyű telepítést elosztószekrényekbe. Az LCD kijelző könnyen leolvasható adatokat szolgáltat, a különböző jelzőfények (zöld: bekapcsolt állapot; sárga villogó LED: pontosság-ellenőrzés, túlterhelés riasztás; sárga: aktív Modbus kommunikáció) pedig azonnali visszajelzést adnak az eszköz állapotáról. A készülék IP40 védettséggel rendelkezik az előlapon és IP20 védettséggel a házon, így megfelelő védelmet nyújt a por és nedvesség ellen. Működési hőmérséklet-tartománya széles: -25...55 °C MID szerint, -25...70 °C IEC szerint, ami alkalmassá teszi változatos környezeti feltételek melletti használatra. Az A9MEM3155 energiamérő számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve a CE, UKCA, CULus, EAC, RCM, KZ, METAS, MID és NMI előírásokat.
Schneider Electric iEM3000 series - A9MEM3155 -Digitális fogyasztásmérő,3F,63A,MODBUS,MID műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Eszköz típus: Energiamérő
Rövidítés: iEM3155
Mérési jellemzők
Mérés típusa: Aktív és reaktív energia, Aktív és reaktív teljesítmény, Áramerősség, Feszültség
Mérési mód: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Pontossági osztály: Class 1 aktív energia az IEC 62053-21 szerint, Class 1 aktív energia az IEC 61557-12 szerint, Class B aktív energia az EN 50470-3 szerint
Elektromos jellemzők
Bemenet típusa: Közvetlen csatlakozás
Névleges áramerősség: 63 A
Névleges feszültség: 100...277 V, 173...480 V
Hálózati frekvencia: 50 Hz, 60 Hz
Technológia: Elektronikus
Mintavételezési sebesség: 32 minta/ciklus
Mérési áram: 0...63 A
Maximális mérhető érték: 99999999.9 kWh
Kommunikáció
Kommunikációs port protokoll: Modbus RTU 9,6, 19,2 és 38,4 kbaud sebességgel páros/páratlan vagy nincs paritás, 4000 V szigetelés
Kommunikációs csatlakozó: Csavarterminál blokk: RS485
Be- és kimenetek
Bemenetek száma: 1 digitális 0...5 V/11...40 V 24 V DC
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Fizikai jellemzők
Szerelési mód: Clip-on
Szerelési tartószerkezet: DIN sín
Csatlakozások - terminálok: Csavarterminálok 16 mm² kábel(ek)
Szélesség: 90 mm
Magasság: 95 mm
Mélység: 69 mm
9 mm-es osztás: 10
Környezeti feltételek
IP védettség: IP40 előlap: az IEC 60529 szerint, IP20 ház: az IEC 60529 szerint
Szennyezettségi fokozat: 2
Relatív páratartalom: 5...95 % 50 °C-on
Működési környezeti hőmérséklet: -25...55 °C - MID, -25...70 °C - IEC, -25...60 °C - IEC
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemeltetési magasság: < 3000 m
Megfelelőségek és tanúsítványok
Termék tanúsítványok: CE megfelelőség az IEC 61010-1 (biztonság) szerint, CE megfelelőség az EN 61557-12 (teljesítményfigyelő) szerint, CE megfelelőség az EN/IEC 61326-1 (EMC) szerint, UKCA megfelelőség a BS EN 61010-1 (biztonság) szerint, UKCA megfelelőség a BS EN 61557-12 (teljesítményfigyelő) szerint, UKCA megfelelőség a BS EN 61326-1 (EMC) szerint, CULus megfelelőség az UL 61010-1 (biztonság) szerint, CULus megfelelőség az EN 61010-1 (biztonság) szerint, EAC megfelelőség az EN 50470-3 (almérő) szerint, RCM megfelelőség az EN 62052 (almérő) szerint, KZ megfelelőség az EN 50470-3 (almérő) szerint, METAS megfelelőség az EN 50470-1 (almérő) szerint, MID megfelelőség az EN 50470-3 (almérő) szerint, MID megfelelőség az EN 50470-1 (almérő) szerint, NMI megfelelőség az NMI M 6-1 szerint
Felhasználási terület
Piaci szegmens: Kis kereskedelmi, Lakóépületek
