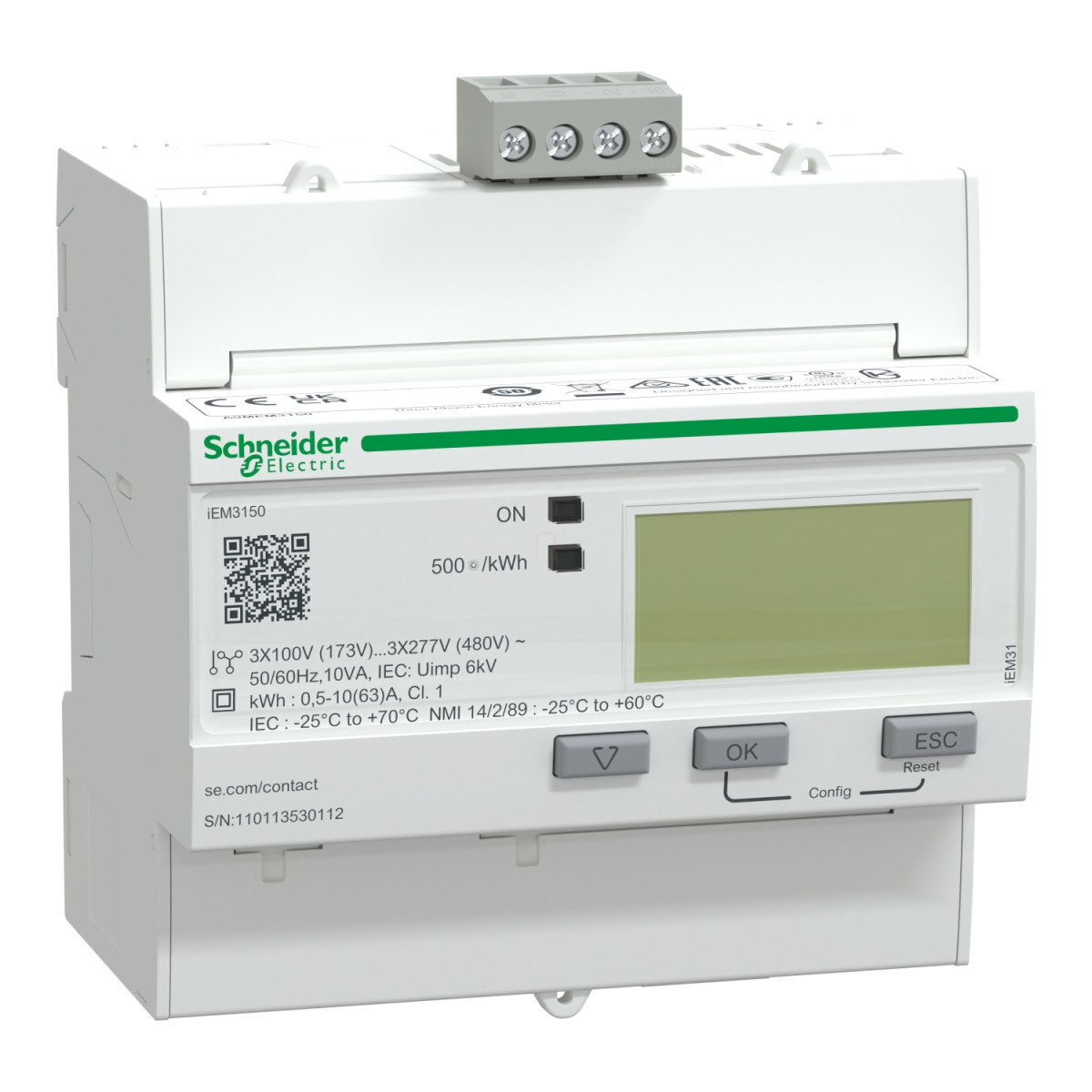

A Schneider Electric iEM3150 egy sokoldalú, 63 A-es, Modbus kommunikációval rendelkező digitális fogyasztásmérő, amely az Acti9 iEM3000 termékcsalád része. Ez a professzionális energiamérő kiváló megoldást nyújt épületek energiafogyasztásának pontos nyomon követésére, legyen szó kis-, közepes- vagy nagyméretű épületekről, adatközpontokról, egészségügyi intézményekről vagy ipari létesítményekről.
Az iEM3150 fogyasztásmérő kifinomult mérési funkciókat kínál, beleértve az aktív energiafogyasztás, áramerősség, feszültség és aktív teljesítmény monitorozását. A készülék IEC 62053-21 és IEC 61557-12 szabványok szerint 1. osztályú mérési pontosságot biztosít, ami garantálja a megbízható adatszolgáltatást és számlázási felhasználhatóságot. A mérő közvetlen csatlakozással rendelkezik, és 0-63 A közötti áramerősség mérésére képes. A maximálisan mérhető érték 99999999,9 kWh, ami hosszú távú használatot tesz lehetővé még nagyobb fogyasztású rendszerek esetén is.
Műszakilag az iEM3150 rugalmas működést biztosít, hiszen 100-277 V és 173-480 V névleges feszültségtartományokban, valamint 50 Hz és 60 Hz hálózati frekvencián egyaránt használható. A készülék elektronikus technológiával működik, és LCD kijelzővel rendelkezik az egyszerű leolvasáshoz. A 32 minta/ciklus mintavételi frekvencia pontos mérést biztosít. A kommunikációs képességek terén Modbus RTU protokollt használ 9,6, 19,2 és 38,4 kbaud sebességgel, páros/páratlan vagy nincs paritással, valamint 4000 V-os szigeteléssel. Az adatátvitelhez RS485 csavarkötésű sorkapocs áll rendelkezésre. A felhasználó tájékoztatására zöld jelzőfény mutatja a bekapcsolt állapotot, sárga villogó LED szolgál a pontosság ellenőrzésére, valamint sárga jelzőfény jelzi a Modbus porton folyó aktív kommunikációt.
A telepítés és üzemeltetés szempontjából az iEM3150 rendkívül felhasználóbarát. DIN sínre pattintható, és 16 mm²-es kábelekhez alkalmas csavaros csatlakozókkal rendelkezik. A készülék fizikai méretei kompakt kialakítást tükröznek: 90 mm széles, 95 mm magas és 69 mm mély, összesen 10 darab 9 mm-es osztásnak megfelelően. Fehér színű házával jól illeszkedik az elektromos szekrényekbe. A készülék környezeti paraméterei is figyelemre méltóak: -25...70 °C közötti üzemi hőmérséklet-tartomány, IP40 védettségű előlap és IP20 védettségű készülékház, valamint 5-95% relatív páratartalom mellett is megbízhatóan működik. 3000 m alatti tengerszint feletti magasságban történő üzemeltetésre tervezték.
Schneider Electric iEM3000 series - A9MEM3150 -Digitális fogyasztásmérő,3F,63A,MODBUS műszaki adatok
Általános jellemzők
Termékcsalád: Acti9
Terméksorozat: Acti9 iEM3000
Termék típusa: Energiamérő
Készülék rövid neve: iEM3150
Cikkszám: A9MEM3150
Kompatibilitási kód: IEM3150
Mérési jellemzők
Mérési típus: Aktív energia, Áramerősség, Feszültség, Aktív teljesítmény
Pontossági osztály: 1. osztály aktív energia az IEC 62053-21 szerint, 1. osztály aktív energia az IEC 61557-12 szerint
Bemeneti típus: Közvetlen csatlakozás
Névleges áramerősség: 63 A
Mérési áramerősség: 0...63 A
Maximális mérhető érték: 99999999,9 kWh
Névleges feszültség: 100...277 V, 173...480 V
Hálózati frekvencia: 50 Hz, 60 Hz
Technikai jellemzők
Technológia típusa: Elektronikus
Kijelző típusa: LCD kijelző
Mintavételi sebesség: 32 minta/ciklus
Kommunikációs port protokollja: Modbus RTU 9,6, 19,2 és 38,4 kbaud sebességgel, páros/páratlan vagy nincs paritás, 4000 V szigetelés
Kommunikációs port csatlakozása: Csavaros sorkapocs: RS485
Helyi jelzések: Zöld jelzőfény: bekapcsolt állapot, Sárga villogó LED: pontosság ellenőrzés, Sárga jelzőfény: kommunikáció aktív a Modbus porton
Bemenetek száma: 0
Kimenetek száma: 0
Telepítési adatok
Rögzítési mód: Felpatintható
Rögzítési felület: DIN sín
Csatlakozások - sorkapcsok: Csavaros sorkapcsok 16 mm² kábelekhez
Túlfeszültség kategória: III
Pólusok jellemzői
Pólusok leírása: 3P, 3P + N, 1P + N
Fizikai jellemzők
Szélesség: 90 mm
Magasság: 95 mm
Mélység: 69 mm
9 mm osztás: 10
Szín: Fehér
Környezeti jellemzők
IP védettség: IP40 előlap: IEC 60529 szerint, IP20 készülékház: IEC 60529 szerint
Szennyezettségi fok: 2
Relatív páratartalom: 5...95% 50°C-on
Üzemi környezeti hőmérséklet: -25...70°C - IEC
Tárolási környezeti hőmérséklet: -40...85°C
Üzemi tengerszint feletti magasság: < 3000 m
Alkalmazási területek
Készülék alkalmazása: Részleges mérő, Alelosztók mérése
Piaci szegmens: Kis kereskedelmi, Lakossági
