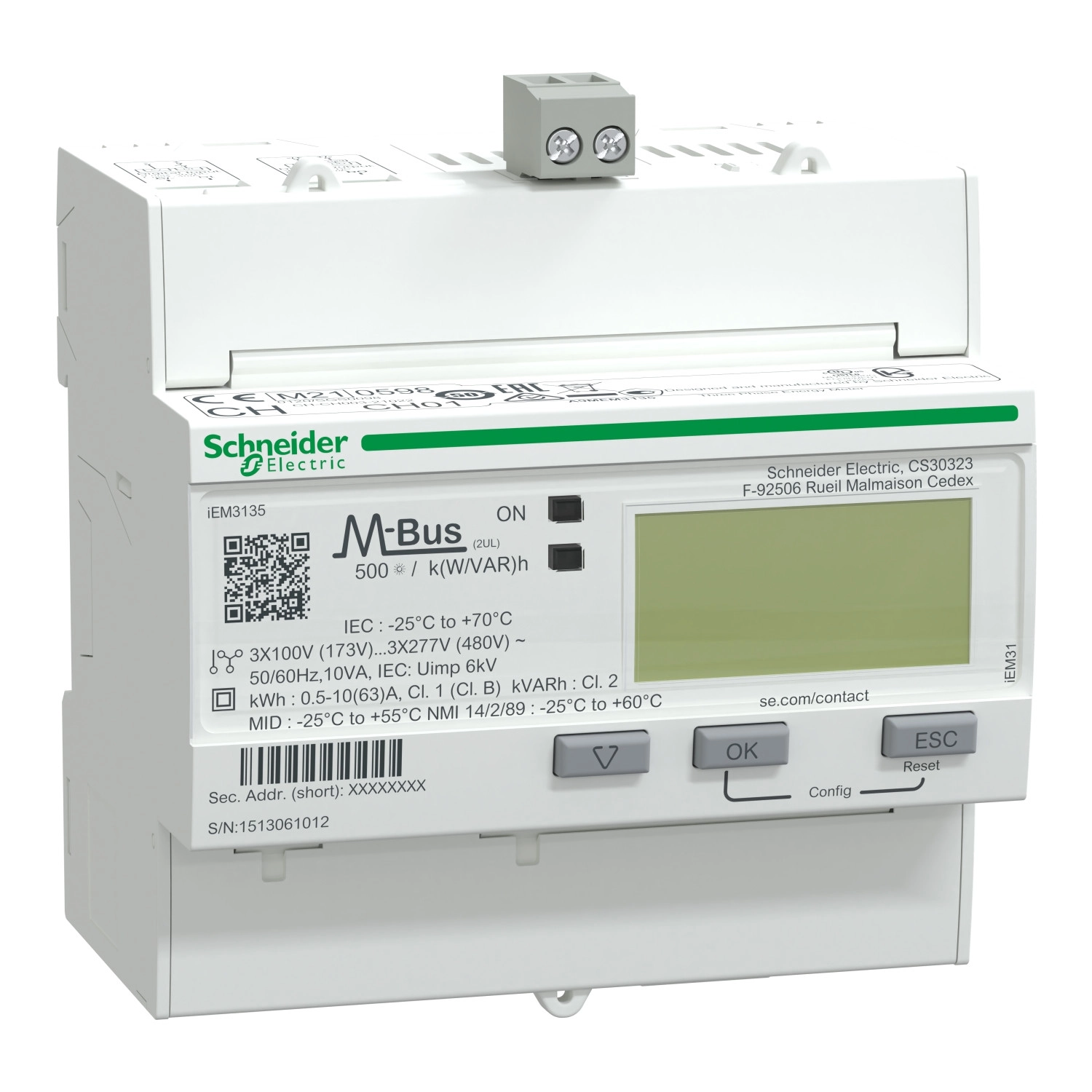

Az Acti9 iEM3135 egy fejlett elektronikus fogyasztásmérő a Schneider Electric kínálatából, amely a költséghatékony energiamenedzsment eszközeként szolgál különböző épülettípusokban. Ez a 63 amperes, MID-hitelesített mérőeszköz precíz megoldást kínál az aktív és reaktív energiafogyasztás monitorozására, lehetővé téve a részletes költségfelosztást és számlázási feladatok ellátását.
A készülék számos alkalmazási területen bevethető, legyen szó kis-, közepes vagy nagy méretű épületekről, többlokációs létesítményekről, adatközpontokról, egészségügyi intézményekről vagy ipari létesítményekről. Az iEM3135 különösen alkalmas főbetáplálások, alelosztók és kapcsolószekrények energiafogyasztásának mérésére, mind számlázási, mind költségfelosztási célokra. A multitariffa funkciónak köszönhetően különböző időszakokban eltérő tarifák alkalmazhatók, ami tovább növeli a készülék rugalmasságát.
Műszakilag az iEM3135 kiemelkedő pontosságú energiamérővel rendelkezik - Class 1 aktív energia az IEC 62053-21 és IEC 61557-12 szabványok szerint, valamint Class B aktív energia az EN 50470-3 szerint. A közvetlen csatlakoztatású mérő 63A névleges áramerősséggel bír, és képes 100-277V vagy 173-480V feszültségtartományban működni, 50 vagy 60 Hz hálózati frekvencián. Az LCD kijelző könnyen leolvasható adatokat biztosít, a készülék pedig ciklusonként 32 mintát vesz a pontos mérés érdekében. A maximálisan mérhető érték 99999999,9 kWh, ami hosszútávú használatot tesz lehetővé.
Kommunikációs szempontból az iEM3135 M-bus protokollt használ, amely 300, 600, 1200, 2400, 4800 és 9600 baud sebességen működik, 3750V szigeteléssel. A mérő rendelkezik 1 digitális bemenettel (0...5V/11...40V 24V DC) és 1 digitális (statikus) kimenettel (5...40V DC@50mA). A helyi jelzésrendszer zöld jelzőfénnyel jelzi a bekapcsolt állapotot, míg a sárga villogó LED a pontosság ellenőrzését és túlterhelési riasztást biztosít. Az eszköz DIN-sínre szerelhető, csavaros csatlakozókkal rendelkezik 16 mm² kábelekhez, és III-as túlfeszültség kategóriába tartozik.
A készülék mérete kompakt: 90 mm széles (10×9 mm pitch), 95 mm magas és 69 mm mély, fehér színű házzal. Védettségi fokozata IP40 az előlapon és IP20 a házon. Üzemeltetési környezetként a készülék -25...55°C (MID) vagy -25...70°C (IEC) hőmérséklettartományban használható, 5...95% relatív páratartalom mellett 50°C-on, és 3000 méter alatti tengerszint feletti magasságon. A megfelelő működés érdekében 2-es szennyezettségi fokozatú környezet javasolt.
Schneider Electric iEM3000 series - A9MEM3135 -Digitális fogyasztásmérő,3F,63A,M-Bus,MID műszaki adatok
Termék áttekintés
Terméktípus: Fogyasztásmérő
Terméknév: Acti9 iEM3135
Termékcsalád: Acti9 iEM3000
Cikkszám: A9MEM3135
Műszaki jellemzők
Névleges áram: 63 A
Csatlakoztatás: Közvetlen kapcsolat
Kommunikációs protokoll: M-bus (300, 600, 1200, 2400, 4800 és 9600 baud)
Névleges feszültség: 100...277 V / 173...480 V
Hálózati frekvencia: 50 Hz / 60 Hz
Mérés típusa: Aktív, reaktív, látszólagos energia (előjeles, négy kvadráns)
Bemenetek száma: 1 digitális (0...5 V/11...40 V 24 V DC)
Kimenetek száma: 1 digitális (statikus)
Kimeneti feszültség: 5...40 V DC@50 mA
Maximális mérhető érték: 99999999,9 kWh
Tariffa bemenet: 4 tariffa
Mintavételi sebesség: 32 minta/ciklus
Pontossági osztály: Class 1 aktív energia (IEC 62053-21, IEC 61557-12); Class B aktív energia (EN 50470-3)
Fizikai jellemzők
Szélesség: 90 mm (10×9 mm pitch)
Magasság: 95 mm
Mélység: 69 mm
Szerelési mód: Felkattintható
Rögzítés: DIN-sín
Csatlakozások: 16 mm² kábelekhez alkalmas csavaros csatlakozó
IP védettség: IP40 (előlap), IP20 (ház)
Szín: Fehér
Üzemi környezet
Működési hőmérséklet: -25...55 °C (MID) / -25...70 °C (IEC)
Tárolási hőmérséklet: -40...85 °C
Relatív páratartalom: 5...95% 50°C-on
Üzemi magasság: < 3000 m
Szennyezettségi fokozat: 2
Túlfeszültség kategória: III
Jelzések
Helyi jelzések: Zöld jelzőfény (bekapcsolt állapot), Sárga villogó LED (pontosság ellenőrzés, túlterhelési riasztás)
Alkalmazás
Alkalmazási terület: Számlázás, költségfelosztás
Felhasználási hely: Épületek (kis, közepes, nagy méretű, többlokációs), adatközpontok, egészségügyi intézmények, ipari létesítmények
Tanúsítványok
CE megfelelőség: IEC 61010-1 (biztonság), EN 61557-12 (teljesítményfigyelés), EN/IEC 61326-1 (EMC)
UKCA megfelelőség: BS EN 61010-1 (biztonság), BS EN 61557-12 (teljesítményfigyelés), BS EN 61326-1 (EMC)
CULus megfelelőség: UL 61010-1 (biztonság), EN 61010-1 (biztonság)
MID megfelelőség: EN 50470-3 (almérő), EN 50470-1 (almérő)
