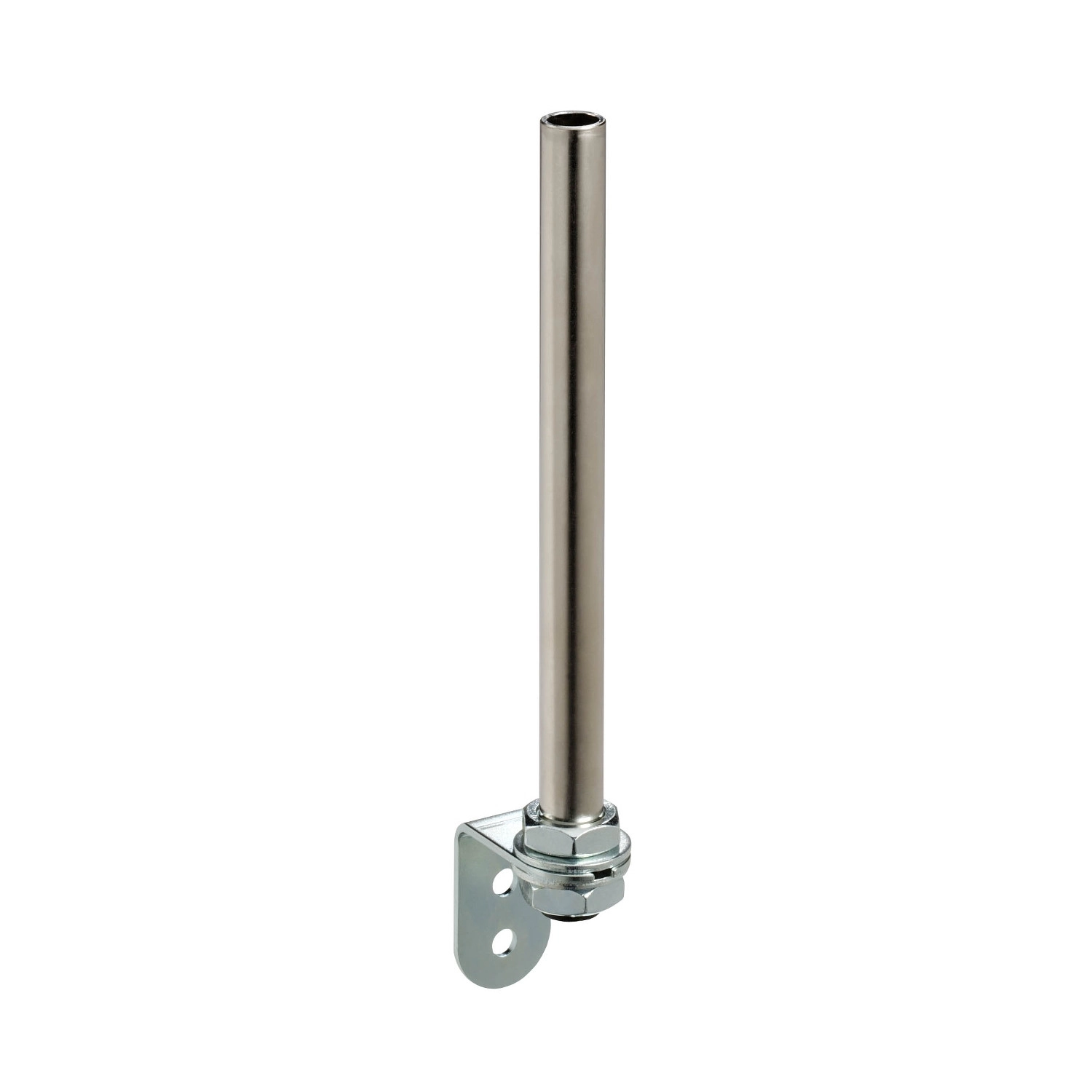

A Schneider Electric Harmony XVM sorozatba tartozó XVMZ03T termék egy 250 mm hosszúságú alumínium tartócső fém rögzítőelemmel, amely speciálisan a 45 mm átmérőjű jelzőoszlopokhoz és kijelzőkhöz készült. Ez a tartócső fontos kiegészítője a Harmony XVM rendszereknek, biztosítva a megfelelő magasságban történő látható elhelyezést különböző ipari alkalmazásoknál.
A XVMZ03T műszaki kialakításában különösen figyelemre méltó a 20 mm átmérőjű alumínium cső, amely stabil tartást biztosít a rászerelt jelzőegységek számára. A fém rögzítőkonzol megkönnyíti a szilárd felszerelést különböző panelekre vagy felületekre, így a jelzőoszlopok láthatósága minden körülmények között biztosított. A termék teljes hossza 250 mm, míg a teljes magasság a csővel és a rögzítőlappal együtt 283 mm. Az alapegység alatti magasság pedig 256 mm, ami optimális láthatóságot biztosít a jelzőfények számára.
A Schneider Electric XVMZ03T termék tervezésénél a praktikusság mellett a tartósságot is szem előtt tartották. Az alumínium anyag választása nem véletlen, hiszen ez biztosítja a könnyű, ugyanakkor erős és korrózióálló tulajdonságokat. A tartócső tökéletesen kompatibilis az XVM jelzőoszlop termékcsaláddal, ami megkönnyíti a rendszerbe illesztést. A termék telepítése egyszerű, a mellékelt technikai rajzok alapján könnyen kivitelezhető a panel kivágása és a rögzítés. A rögzítőelemhez két 9 mm átmérőjű furatot kell kialakítani a szerelőfelületen, amelyek távolsága a rajzok szerint meghatározott.
Fontos megjegyezni, hogy a Schneider Electric bejelentette a termék kivezetését, melynek dátuma 2026. május 31. Ez azt jelenti, hogy a felhasználóknak érdemes előre tervezniük az esetleges készletezést vagy alternatív megoldásokat keresniük hosszú távú projektjeikhez. Az XVMZ03T cikkszámú termék nettó súlya 0,242 kg, amely fontos információ lehet a szerelés és a logisztika szempontjából is. A termék kompatibilis a Harmony XVM jelzőoszlop családdal, így a már meglévő rendszerekbe könnyen integrálható. A részletes műszaki rajzok megmutatják a pontos méreteket mind milliméterben, mind hüvelykben, segítve a precíz telepítési tervezést.
Schneider Electric Harmony XVM - XVMZ03T - Ø45 fényoszlop 250mm alumínium tartócső rögzítőelemmel műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XVM
Típus: Tartócső rögzítőkonzollal
Megnevezés: Ø 20 mm alumínium tartócső fém rögzítőkonzollal
Kategória: Rögzítő- és szerelőelemek
Felhasználási terület: Ø 45 mm átmérőjű jelzőoszlopok és kijelzők
Műszaki adatok
Kompatibilitás: XVM termékcsalád
Szín: Alumínium
Magasság az alapegység alatt: 256 mm (10,08 hüvelyk)
Hossz: 250 mm (9,84 hüvelyk)
Teljes magasság (cső + lemez): 283 mm (11,14 hüvelyk)
Cső átmérő: 20 mm (0,79 hüvelyk)
Rögzítési adatok
Rögzítő furatok: 2 x Ø 9 mm
Panel kivágás: Részletes rajz a dokumentációban
Konzol szélessége: 60 mm (2,36 hüvelyk)
Konzol mélysége: 35 mm (1,38 hüvelyk)
Egyéb információk
Figyelem: A termék gyártását 2026. május 31-én beszüntetik
