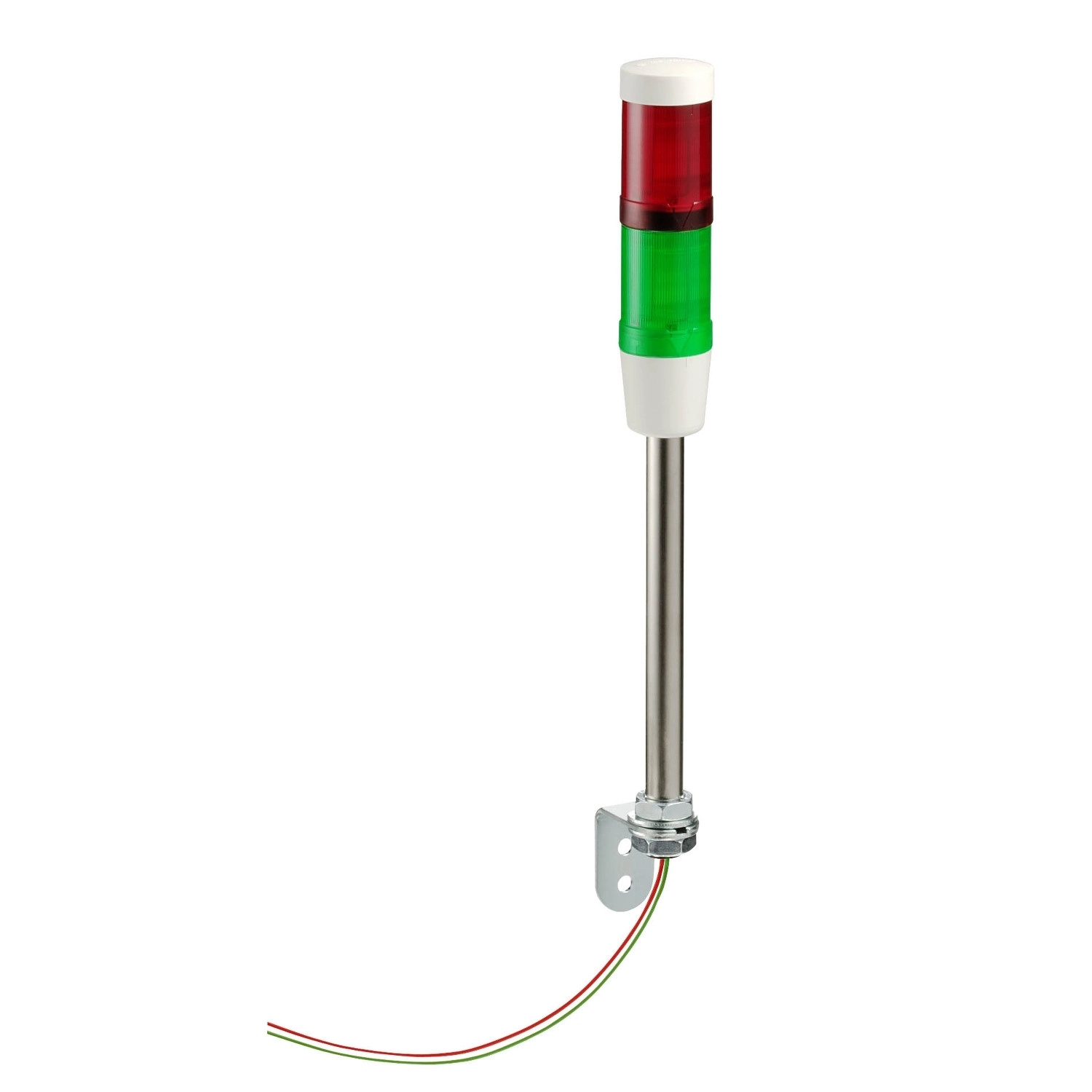

A Schneider Electric Harmony XVM termékkínálatából származó XVMM2RGSB modellszámú moduláris jelzőtorony egy professzionális ipari jelzőeszköz, mely tökéletes választás állapotjelzésre és vizuális figyelmeztetésre gyártósorokon, gépeken vagy folyamatirányítási rendszerekben. Ez a kivitelezés egy előre összeszerelt és előre kábelezett komplett egység, mely azonnal telepíthető és használatba vehető.
A XVMM2RGSB modell két világító egységet tartalmaz: egy piros és egy zöld színű, szuper fényes LED-es modult, melyek folyamatos (steady) jelzést biztosítanak. A jelzőtorony 230V AC tápfeszültséggel működik, és 45 mm-es átmérőjű alumínium támasztócsőre van szerelve, amit egy tartókonzol egészít ki a falra vagy más függőleges felületre történő rögzítéshez. Az előre kábelezett kialakítás révén a bekötés egyszerű: a vezetékek színkódoltak (az 1. világító egységnél kék, a 2. világító egységnél fehér, a közös vezeték pedig fekete), szabad végűek, és 1 x 0,325 mm² (AWG 22) keresztmetszetűek, ami megkönnyíti a csatlakoztatást a vezérlőrendszerhez.
A termék IP42-es védettségi szinttel rendelkezik függőleges helyzetben, ami megfelelő védelmet nyújt por és csepegő víz ellen a legtöbb ipari környezetben. A jelzőtorony két világító egységével 448 mm magas (b2 dimenzió), ami optimális láthatóságot biztosít, míg a CE és CCC jelölések tanúsítják a nemzetközi szabványoknak való megfelelést (IEC 60947-1, IEC 60947-5-1). A beépített rövidzárvédelem (0,2 A) növeli a biztonságot, a névleges szigetelési feszültség pedig 250 V az IEC 60947-1 szabványnak megfelelően.
A XVMM2RGSB jelzőtorony használata különösen ajánlott olyan ipari környezetben, ahol a folyamatok állapotának egyértelmű jelzése kritikus fontosságú, vagy ahol a biztonságos üzemeltetés megköveteli a vizuális figyelmeztetéseket. A termék -10°C és +50°C közötti üzemi hőmérsékleten használható, így a legtöbb ipari környezetben megbízhatóan működik. Fontos megjegyezni, hogy a Schneider Electric 2026. május 31-én kivezeti ezt a terméket a kínálatából, így hosszú távú projekteknél érdemes ezt figyelembe venni az alkatrész-utánpótlás tervezésénél.
Schneider Electric Harmony XVM - XVMM2RGSB - Ø45 komplett fényoszlop műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XVM
Terméktípus: Előre összeszerelt és előre kábelezett jelzőtorony
Jelzőegységek: 2 világító egység
Komponens neve: XVM
Fényforrás: Zöld szuper fényes LED BA 15d foglalattal, folyamatos jelzéssel
Piros szuper fényes LED BA 15d foglalattal, folyamatos jelzéssel
Világító blokk színe: Piros/zöld
Névleges tápfeszültség: 230 V AC
Jelzőtorony alaptípusa: Alap hangjelző nélkül
Szerelési mód: Függőleges
Kiegészítő tulajdonságok
Készlet tartalma: Alumínium tartócső
Fedél
Műanyag rögzítőlap
Alapegység
Szerelési átmérő: 45 mm
Csatlakozások: Szabad vezetékvégek, csatlakoztatási kapacitás: 1 x 0,325 mm² (AWG 22)
Jelölés: CE
Szerelési támasz: Alumínium cső
Rövidzárvédelem: 0,2 A
Névleges szigetelési feszültség: 250 V az IEC 60947-1 szerint
Névleges feszültséghatár: 0,85...1,1 Un az IEC 60947-5-1 szerint
Áramfogyasztás: 15 mA folyamatos LED egységenként
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Környezeti paraméterek
IP védettségi fokozat: IP42 függőleges helyzetben az IEC 60529 szerint
Terméktanúsítványok: CCC
Szabványok: IEC 60947-1
IEC 60947-5-1
Tárolási környezeti hőmérséklet: -25…70 °C
Üzemi környezeti hőmérséklet: -10…50 °C
Túlfeszültség-kategória: I. osztály az IEC 60947-1 szerint
I. osztály az IEC 60947-5-1 szerint
I. osztály az IEC 61140 szerint
Védőkezelés: TC
Méretezés
A jelzőtorony magassága (b2) 2 világító egységnél: 448 mm (17.64 in.)
