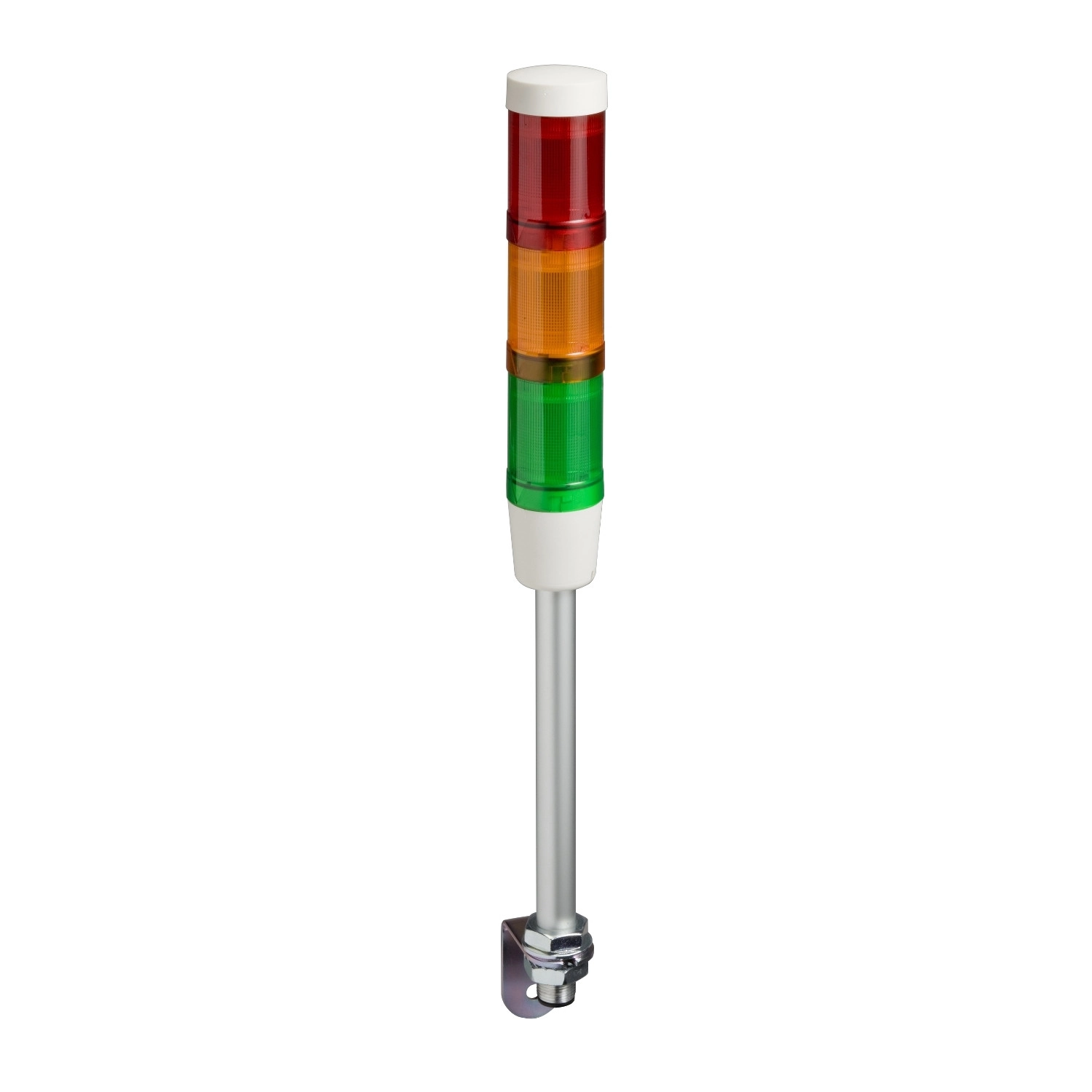

A Schneider Electric Harmony XVM termékcsalád XVMM2RAGSSB cikkszámú eszköze egy gyárilag előszerelt és előkábelezett jelzőoszlop, amely ipari környezetben és automatizált rendszerekben használható vizuális és hangjelzések biztosítására. Ez a típus 2026. május 31-én kifutó termék lesz, így érdemes megfontolni a hosszú távú alkalmazhatóságát.
Az XVMM2RAGSSB jelzőoszlop 3 különböző színű, szuper fényes LED-del rendelkezik: piros, narancs és zöld, amelyek mindegyike BA 15d foglalatban helyezkedik el és állandó fényű jelzést biztosít. A termék különlegessége, hogy tartalmaz egy beépített hangjelzőt is az alapegységben, amelynek hangereje 0-85 dB között állítható, és kétféle hangjelzés választható: folyamatos vagy szaggatott hang. A hangjelző működtetéséhez szürke vezeték tartozik.
A jelzőoszlop műszaki paraméterei között kiemelendő a 230V AC névleges tápfeszültség, amelynek megengedett határai a névleges feszültség 85-110%-a között mozoghatnak az IEC 60947-5-1 szabvány szerint. Az eszköz áramfelvétele az alapegységnél 18 mA, míg a folyamatos LED-es egységenként 15 mA. A termék IP42 védettséggel rendelkezik függőleges helyzetben az IEC 60529 szabványnak megfelelően, így elsősorban beltéri használatra ajánlott.
Szerkezetileg az XVMM2RAGSSB egy kompletten összeállított egység, amely tartalmazza az alapegységet hangjelzővel, burkolatot, műanyag rögzítőlemezt és alumínium tartócsövet. A szerelési átmérő 45 mm, a szerelési mód pedig kizárólag függőleges lehet. Az elektromos csatlakoztatás repülővezetékkel történik, amelynek szorító kapacitása 1 x 0,325 mm² (AWG 22). A rövidzárlat elleni védelmet 0,2 A biztosítja.
A termék további fontos műszaki jellemzői közé tartozik a 250 V névleges szigetelési feszültség az IEC 60947-1 szerint, a 4 kV névleges lökőfeszültség-állóság szintén az IEC 60947-1 szerint, valamint a 4 kHz-es alapfrekvencia. Működési hőmérséklet-tartománya -10...50 °C, tárolási hőmérséklet-tartománya pedig -25...70 °C. CE jelöléssel és CCC tanúsítvánnyal rendelkezik. Az eszköz méretei a konfigurációtól függenek, a 3 egységből álló változat magassága 513 mm (20,20 hüvelyk).
Schneider Electric Harmony XVM - XVMM2RAGSSB - Ø45 komplett fényoszlop műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XVM
Terméktípus: Előszerelt és előkábelezett jelzőoszlop
Jelzőoszlop egységek típusa: 3 megvilágított egység
Komponens megnevezés: XVM
Fényforrás: Zöld szuper fényes LED BA 15d foglalattal, állandó jelzéssel
Narancs szuper fényes LED BA 15d foglalattal, állandó jelzéssel
Piros szuper fényes LED BA 15d foglalattal, állandó jelzéssel
Fényblokk színe: Piros/narancs/zöld
Névleges tápfeszültség: 230 V AC
Jelzőoszlop alaptípus: Alap beépített hangjelzővel
Szerelési mód: Függőleges
Kiegészítő információk
Készlet tartalma: Alapegység, Burkolat, Műanyag rögzítőlemez, Alumínium tartócső
Szerelési átmérő: 45 mm
Csatlakozások - sorkapcsok: Repülővezetékek, szorító kapacitás: 1 x 0,325 mm² (AWG 22)
Jelölés: CE
Rögzítő felület: Alumínium cső
Rövidzárlat elleni védelem: 0,2 A
Névleges szigetelési feszültség: 250 V az IEC 60947-1 szerint
Névleges feszültség határok: 0,85...1,1 Un az IEC 60947-5-1 szerint
Áramfelvétel: 18 mA az alapegységen
15 mA az állandó LED egységen
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Alapfrekvencia: 4 kHz
Környezeti paraméterek
IP védettségi fokozat: IP42 függőleges helyzetben az IEC 60529 szerint
Termék tanúsítványok: CCC
Szabványok: IEC 60947-5-1, IEC 60947-1
Tárolási környezeti hőmérséklet: -25…70 °C
Üzemi környezeti hőmérséklet: -10…50 °C
Túlfeszültségi kategória: I. osztály az IEC 60947-1 szerint
I. osztály az IEC 60947-5-1 szerint
I. osztály az IEC 61140 szerint
Védőkezelés: TC
Zajszint: 0...80 dB 1 m távolságban
Műszaki leírás
Hangjelző beállítása: Hangerő állítható potenciométer: 0-85 dB között. Használható keresztfejű vagy lapos végű csavarhúzóval.
Hangjelzés típusa: 2 pozíciós választó a hangjelzés típusához: folyamatos vagy szaggatott
Vezetékek színei: 3. megvilágított egység: zöld vezeték
2. megvilágított egység: fehér vezeték
1. megvilágított egység: kék vezeték
Közös: fekete vezeték
Hangjelző (ha az alapegységbe integrált): szürke vezeték
