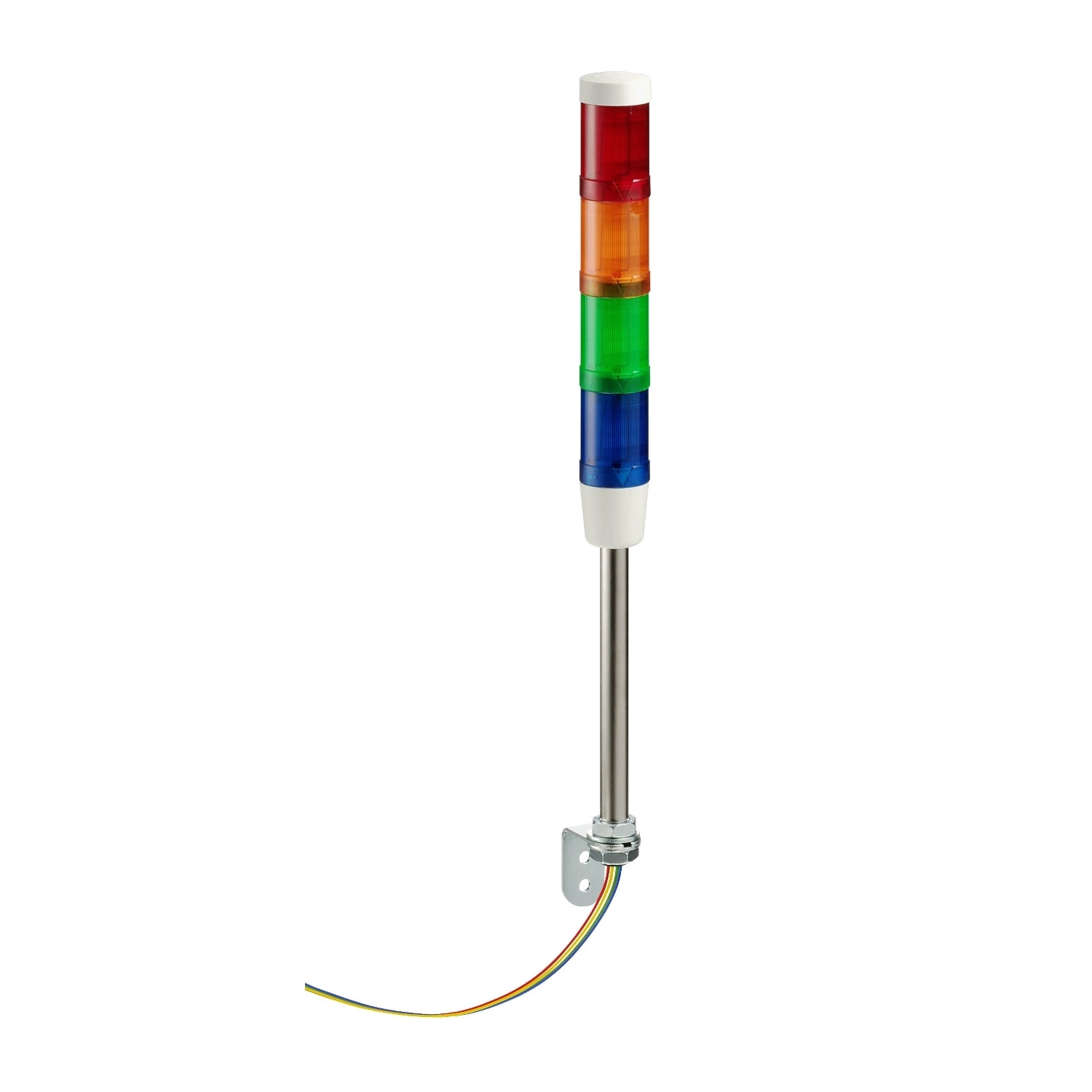

A Schneider Electric Harmony XVM XVMB2RAGBSB típusú moduláris toronylámpája egy sokoldalú vizuális jelzőrendszer, amely ipari környezetben, gyártósorokon, gépeken és berendezéseken való alkalmazásra terveztek. Ez a 45 mm átmérőjű, előre összeszerelt és előre kábelezett kivitelű toronyjelző ideális választás, ha megbízható státuszjelzést keresel gyártási folyamatokhoz vagy berendezésekhez.
A XVMB2RAGBSB modell 4 különböző színű (piros, narancs, zöld és kék) folyamatos fényű, szuper fényes LED egységet tartalmaz, amelyek BA 15d foglalattal rendelkeznek. Az alumínium tartócsővel és rögzítőkonzollal ellátott kivitel függőleges felszerelést tesz lehetővé. A 24 V AC/DC tápfeszültséggel működő jelzőtorony IP42 védelmi besorolással rendelkezik függőleges pozícióban, így megfelelő védelmet nyújt por és fröccsenő víz ellen. A termék CE és CCC minősítéssel rendelkezik, ami biztosítja a nemzetközi biztonsági és minőségi szabványoknak való megfelelést.
Technikai specifikációit tekintve a Harmony XVM XVMB2RAGBSB 250 V névleges szigetelési feszültséggel (Ui) rendelkezik az IEC 60947-1 szabvány szerint, és 4 kV névleges lökőfeszültség-állósággal (Uimp) bír. A beépített LED-ek áramfelvétele 43 mA állandó üzemmódban. A termék 0,85...1,1 Un névleges feszültségtartományban működik az IEC 60947-5-1 szabványnak megfelelően. Az XVMB2RAGBSB előre kábelezettsége "flying leads" kivitelű, ahol a kábelezés 1 x 0,325 mm² (AWG 22) méretű vezetékekkel van megoldva. A csatlakozóvezeték színkódolása segíti a szerelést: a 4. világító egység sárga, a 3. zöld, a 2. fehér, az 1. kék, a közös pedig fekete vezetékkel rendelkezik.
A Harmony XVM toronyjelző különösen hasznos olyan ipari környezetekben, ahol a gépek, folyamatok vagy berendezések állapotát távolról is jól láthatóan kell jelezni. Tökéletes megoldás gyártósorokhoz, összeszerelő állomásokhoz, folyamatipari berendezésekhez vagy bármilyen felügyelt rendszerhez, ahol a különböző színek különböző állapotokat jeleznek. A Schneider Electric XVMB2RAGBSB modell speciális technikai jellemzői közé tartozik a -10...+50 °C közötti működési hőmérséklettartomány, valamint a -25...+70 °C közötti tárolási hőmérséklet, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A terméket a Schneider Electric 2026. május 31-én kivezeti kínálatából, így érdemes ezt figyelembe venni hosszú távú projektek tervezésénél.
Harmony XVM - XVMB2RAGBSB műszaki adatok
Termékcsalád jellemzői
Termékcsalád: Harmony XVM
Terméktípus: Előre összeszerelt és előre kábelezett jelzőtorony
Jelzőegység típusa: 4 világító egység
Komponens neve: XVM
Műszaki jellemzők
Fényforrás: Zöld szuper fényes LED BA 15d foglalattal, folyamatos jelzés
Narancssárga szuper fényes LED BA 15d foglalattal, folyamatos jelzés
Piros szuper fényes LED BA 15d foglalattal, folyamatos jelzés
Kék szuper fényes LED BA 15d foglalattal, folyamatos jelzés
Világítóegység színe: Piros/narancssárga/zöld/kék
Névleges tápfeszültség: 24 V AC/DC
Jelzőtorony alaptípusa: Hangjelző nélküli alap
Szerelési mód: Függőleges
Kiegészítő adatok
Készlet tartalma: Műanyag rögzítőlap
Alumínium tartócső
Fedél
Alapegység
Szerelési átmérő: 45 mm
Csatlakozások - kapcsok: Repülő vezetékek, szorítási kapacitás: 1 x 0,325 mm² (AWG 22)
Jelölés: CE
Szerelési tartó: Alumínium cső
Névleges szigetelési feszültség: 250 V az IEC 60947-1 szerint
Névleges feszültséghatár: 0,85...1,1 Un az IEC 60947-5-1 szerint
Áramfelvétel: 43 mA folyamatos LED egységnél
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Környezeti feltételek
IP védettségi fokozat: IP42 függőleges helyzetben az IEC 60529 szerint
Terméktanúsítványok: CCC
Tárolási környezeti hőmérséklet: -25…70 °C
Üzemi környezeti hőmérséklet: -10…50 °C
Túlfeszültségi kategória: I. osztály az IEC 60947-1 szerint
I. osztály az IEC 60947-5-1 szerint
I. osztály az IEC 61140 szerint
Védőkezelés: TC
Elektromos csatlakozás
Vezetékszínek:
4. világító egység: sárga vezeték
3. világító egység: zöld vezeték
2. világító egység: fehér vezeték
1. világító egység: kék vezeték
Közös: fekete vezeték
Méretek
A maximális konfiguráció méretei az egységek számától függően:
1 egység: b2 = 383 mm (15,08 in.)
2 egység: b2 = 448 mm (17,64 in.)
3 egység: b2 = 513 mm (20,20 in.)
4 egység: b2 = 578 mm (22,76 in.)
Kiemelt információ: A termék kifutó modell, gyártása 2026. május 31-én megszűnik.
